NPM-D 维修篇 11.3 蓄电池的更换 EJM1DC-MB-11M -00 Page 11-25 9 拆下 UPS 蓄电池的盖。 ∗ 拆下固定盖的螺钉 (2 处 照片中实线圆圈部 分 ) 。 10 拆下 UPS 蓄电池。 ∗ 拆下固定蓄电池的螺钉 (2 处 照片中实线圆圈 部分 ) 。 11 拉出 UPS 蓄电池。 ∗ 将蓄电池从主体内部拉出约 30 mm 。 ∗ 有损伤内部电缆的可能性，请注意不 要拉出过 多。另外，请注意不要夹住…
NPM-D
维修篇
11.3
蓄电池的更换
Page 11-24 EJM1DC-MB-11M-00
4
拆卸检查
BOX
的前面盖。
∗
使用六角扳手打开检查
BOX
的前面盖。
∗
前面盖用
8
处螺钉
(
圆圈部分
)
固定。
5
拆卸
FA
电脑的盖。
∗
盖用钩子
(
虚线圆圈部分的盖内部
)
在左右
6
处固定。
6
打开前面左下的门。
7
拆下盖。
∗
将门内侧上部的钩子
(
照片左侧实线圆圈部分
)
向右推，同时将盖左侧向跟前拉。
∗
请注意，过度用力会导致钩子破损。
8
将盖从
FA
电脑主体拆下。
∗
盖左侧松动后将盖向左滑动，然后将盖从右侧
的钩子处拆下，最后将盖从
FA
电脑主体拆下。
前面盖
固定螺钉
门
7
盖左侧被卸下
后的状态
NPM-D
维修篇
11.3
蓄电池的更换
EJM1DC-MB-11M-00 Page 11-25

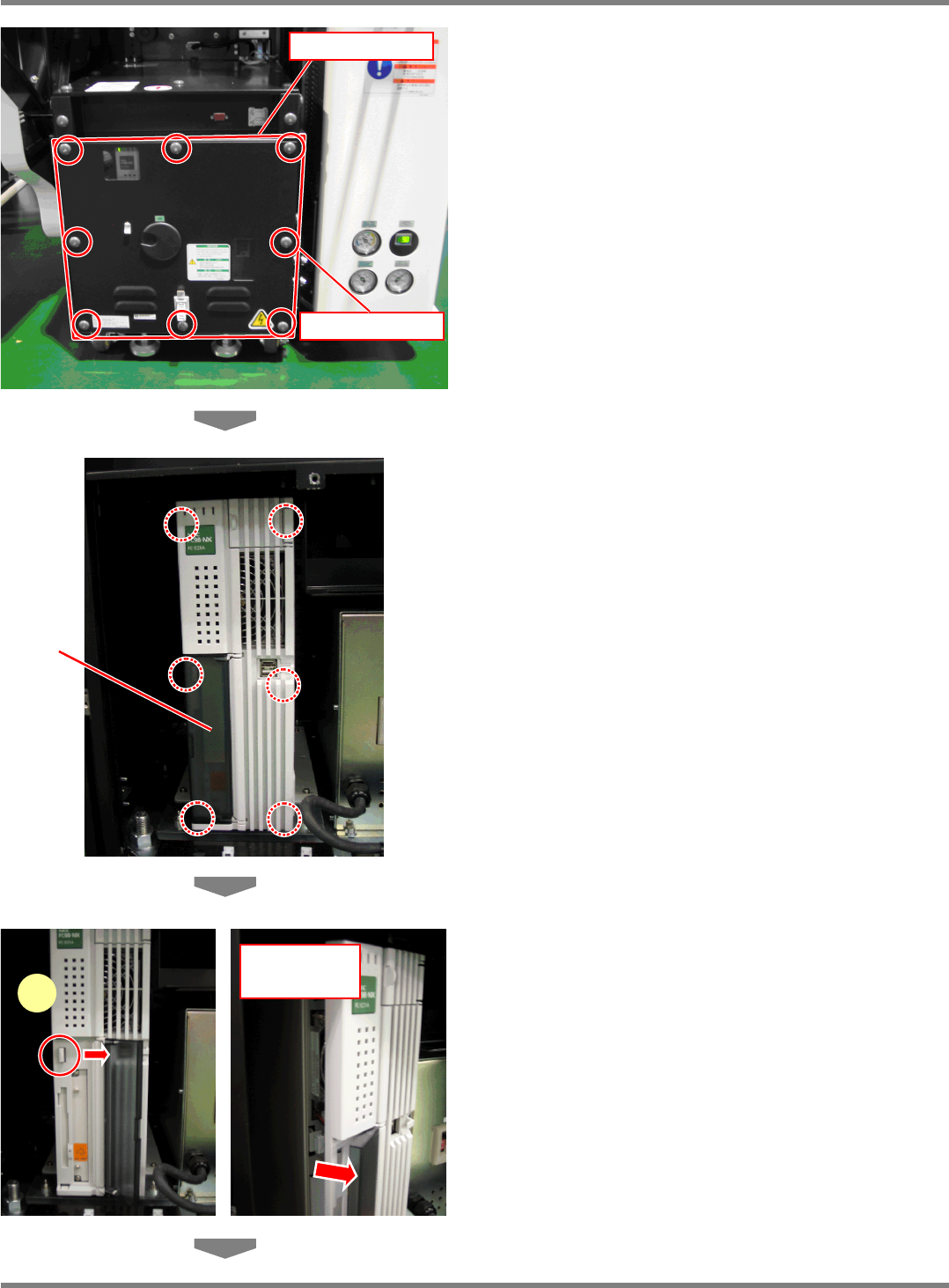

9
拆下
UPS
蓄电池的盖。
∗
拆下固定盖的螺钉
(2
处
照片中实线圆圈部
分
)
。
10
拆下
UPS
蓄电池。
∗
拆下固定蓄电池的螺钉
(2
处
照片中实线圆圈
部分
)
。
11
拉出
UPS
蓄电池。
∗
将蓄电池从主体内部拉出约
30 mm
。
∗
有损伤内部电缆的可能性，请注意不要拉出过
多。另外，请注意不要夹住电缆。
NPM-D
维修篇
11.3
蓄电池的更换
Page 11-26 EJM1DC-MB-11M-00
12
拆下
UPS
蓄电池的连接器。
∗
打开固定连接器的电线标签。
∗
拉出与蓄电池相连的电源电缆和信号电缆，然
后按住连接器的锁定部，同时拉连接器拔出。
13
更换
UPS
蓄电池。
∗
拔下蓄电池，并取出。
∗
请使用
N510048031AA
交换蓄电池。
∗
将新蓄电池的插入
FA
电脑主体内部
(
插入到
顺序
11
中拉出的位置
)
。然后连接电源电缆和
信号电缆。
∗
将电缆装在蓄电池的金属板上，此时，电源电
缆应在外侧，信号电缆应在内侧。
∗
将电源连接器和信号连接器用电线标签压下，
同时将蓄电池塞进
FA
电脑主体内部。
∗
此时，请注意不要夹住电缆。
14
固定
UPS
蓄电池。
∗
用螺钉
(2
处
)
固定。
电线标签
电源电缆
(
连接器
)
信号电缆
(
连接器
)
UPS
蓄电池
