NPM-D 维修篇 11.3 蓄电池的更换 Page 11-26 EJM1DC-MB-11M-00 12 拆下 UPS 蓄电池的连接器。 ∗ 打开固定连接器的电线标签。 ∗ 拉出与蓄电池相连的电源电缆和信号 电缆，然 后按住连接器的锁定部，同时拉连接 器拔出。 13 更换 UPS 蓄电池。 ∗ 拔下蓄电池，并取出。 ∗ 请使用 N510048031AA 交换蓄电池。 ∗ 将新蓄电池的插入 FA 电脑主体内部 ( 插入到 顺序 11 中拉…
NPM-D
维修篇
11.3
蓄电池的更换
EJM1DC-MB-11M-00 Page 11-25

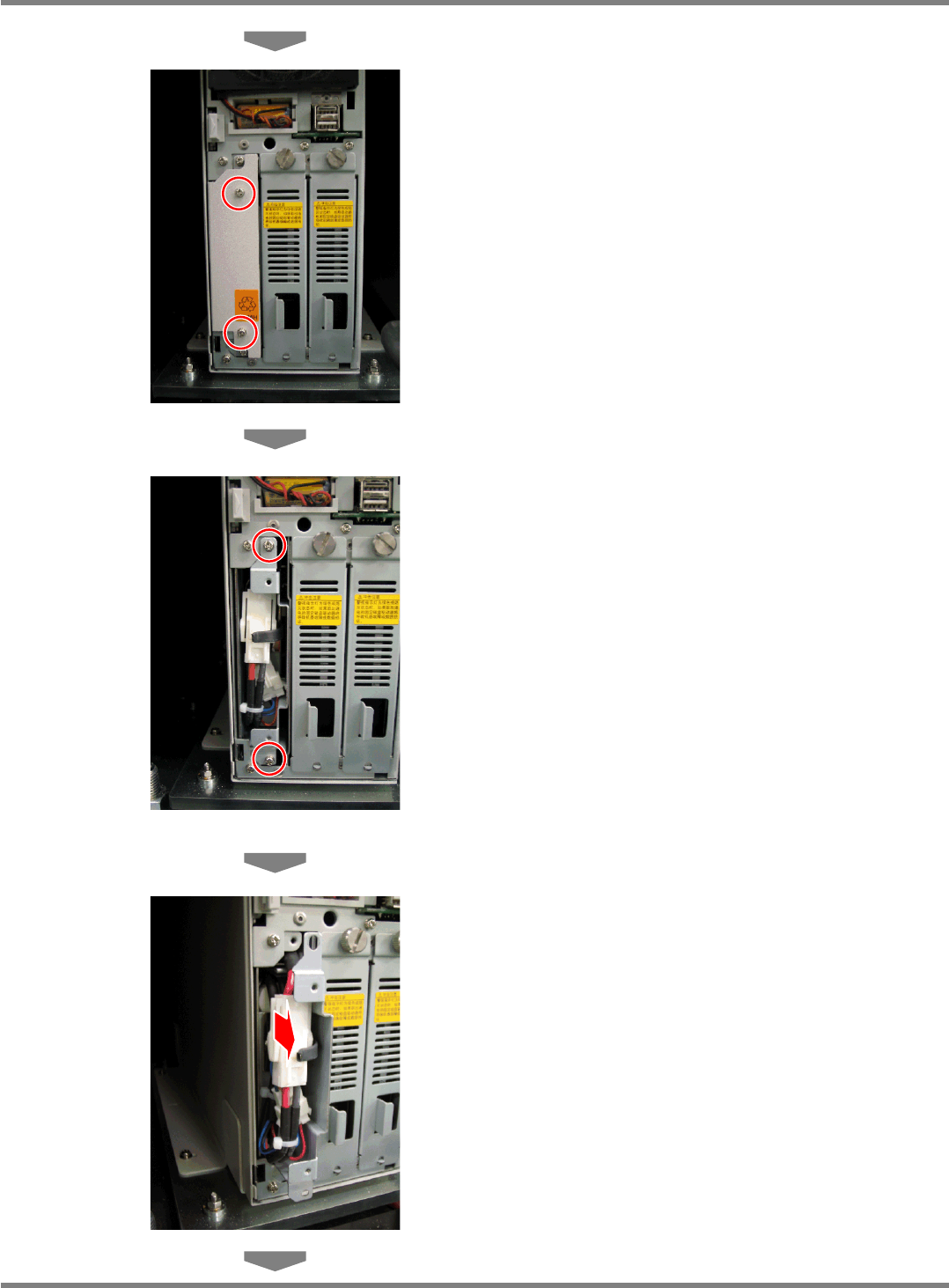

9
拆下
UPS
蓄电池的盖。
∗
拆下固定盖的螺钉
(2
处
照片中实线圆圈部
分
)
。
10
拆下
UPS
蓄电池。
∗
拆下固定蓄电池的螺钉
(2
处
照片中实线圆圈
部分
)
。
11
拉出
UPS
蓄电池。
∗
将蓄电池从主体内部拉出约
30 mm
。
∗
有损伤内部电缆的可能性，请注意不要拉出过
多。另外，请注意不要夹住电缆。
NPM-D
维修篇
11.3
蓄电池的更换
Page 11-26 EJM1DC-MB-11M-00

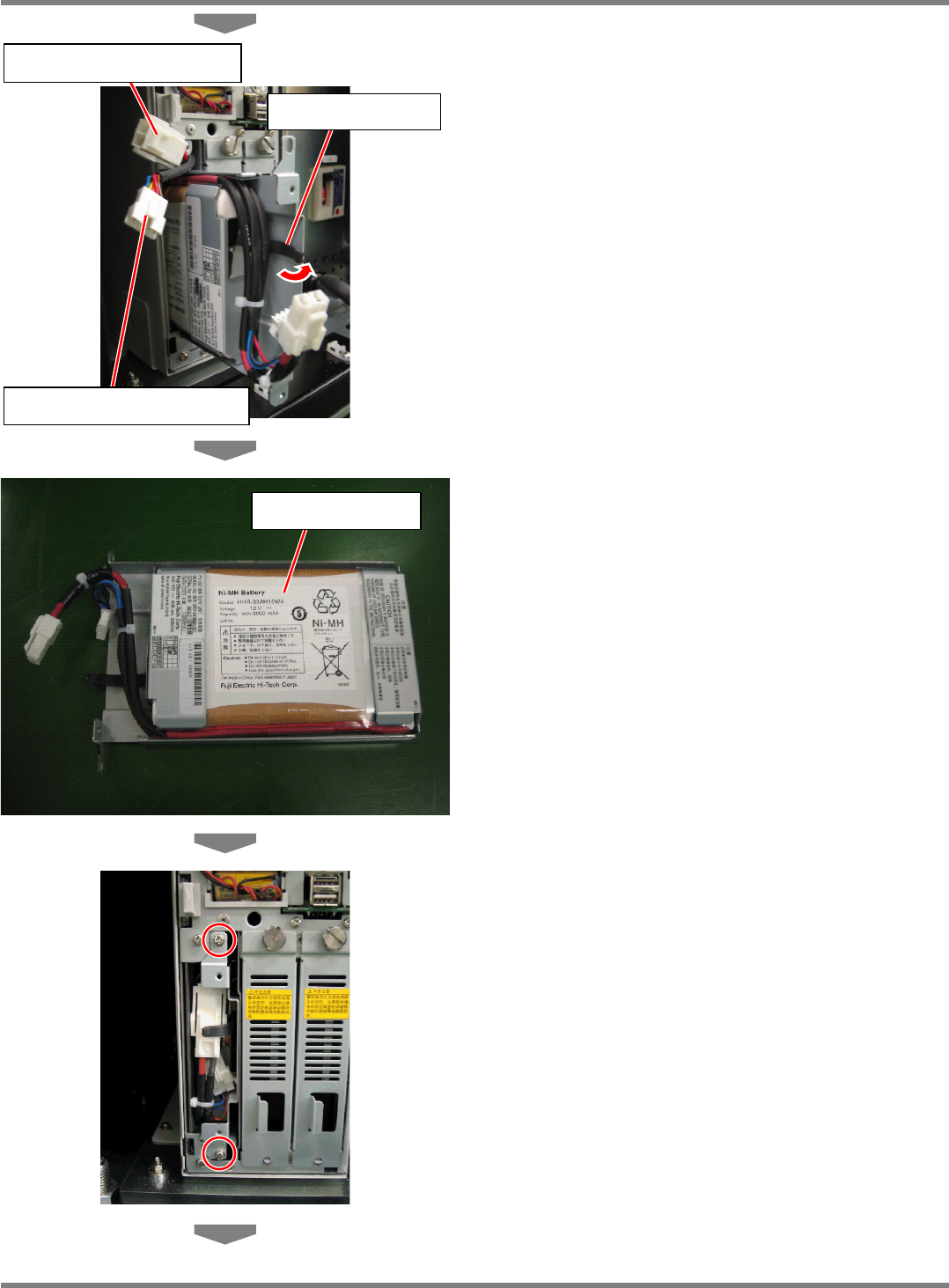

12
拆下
UPS
蓄电池的连接器。
∗
打开固定连接器的电线标签。
∗
拉出与蓄电池相连的电源电缆和信号电缆，然
后按住连接器的锁定部，同时拉连接器拔出。
13
更换
UPS
蓄电池。
∗
拔下蓄电池，并取出。
∗
请使用
N510048031AA
交换蓄电池。
∗
将新蓄电池的插入
FA
电脑主体内部
(
插入到
顺序
11
中拉出的位置
)
。然后连接电源电缆和
信号电缆。
∗
将电缆装在蓄电池的金属板上，此时，电源电
缆应在外侧，信号电缆应在内侧。
∗
将电源连接器和信号连接器用电线标签压下，
同时将蓄电池塞进
FA
电脑主体内部。
∗
此时，请注意不要夹住电缆。
14
固定
UPS
蓄电池。
∗
用螺钉
(2
处
)
固定。
电线标签
电源电缆
(
连接器
)
信号电缆
(
连接器
)
UPS
蓄电池
NPM-D
维修篇
11.3
蓄电池的更换
EJM1DC-MB-11M-00 Page 11-27

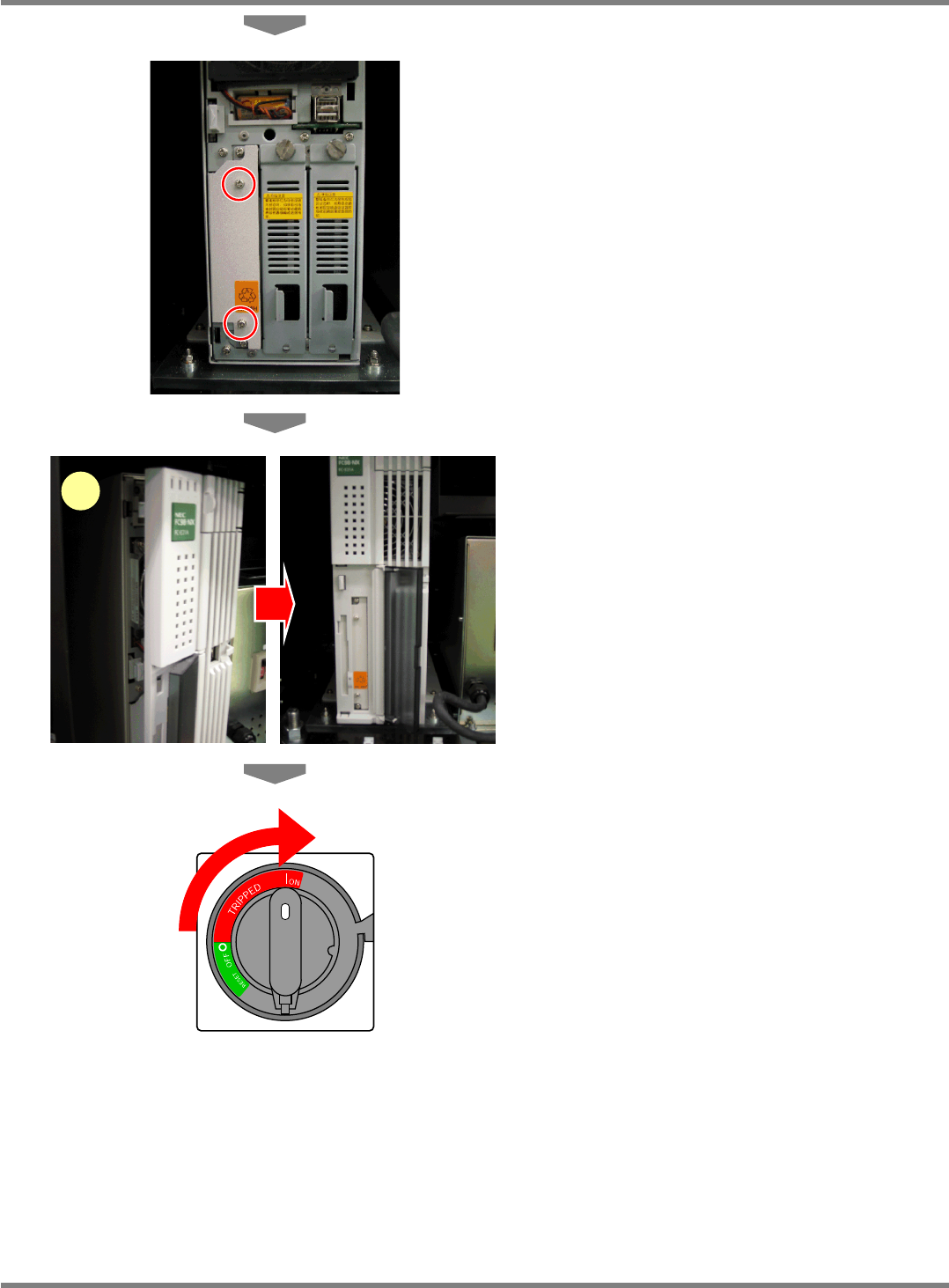

15
安装
UPS
蓄电池盖。
∗
用螺钉
(2
处
)
固定。
∗
此时，请注意不要夹住与蓄电池相连的电缆。
16
安装
FA
电脑的盖。
∗
将盖右侧的
3
处钩子对准机箱的凹槽，然后对
准左侧的
3
处，最后推入盖整体。
17
安装检查
BOX
的前面盖。
∗
使用六角扳手，安装检查
BOX
的前面盖。
∗
前面盖用螺钉在
8
处固定。
18
将
NPM-D
主体的电源开关置于
ON
。
16
