NPM-D
维修篇
1.2
维护动作
EJM1DC-MB-01M-00 Page 1-5
1.2
维护动作
在本机的主体程序上设定了维护动作功能。用户利用该功能可以方便、快捷地进行机器的清扫、注油等的
维护作业。
1.2.1
进入维护动作画面的方法
1
按主菜单的
。
2
按主菜单的 。
•
机器维护的菜单画面将被显示。
ComEnabStart-01C00
1
MaintePeriodCheck-01C03
2
NPM-D
维修篇
1.2
维护动作
Page 1-6 EJM1DC-MB-01M-00

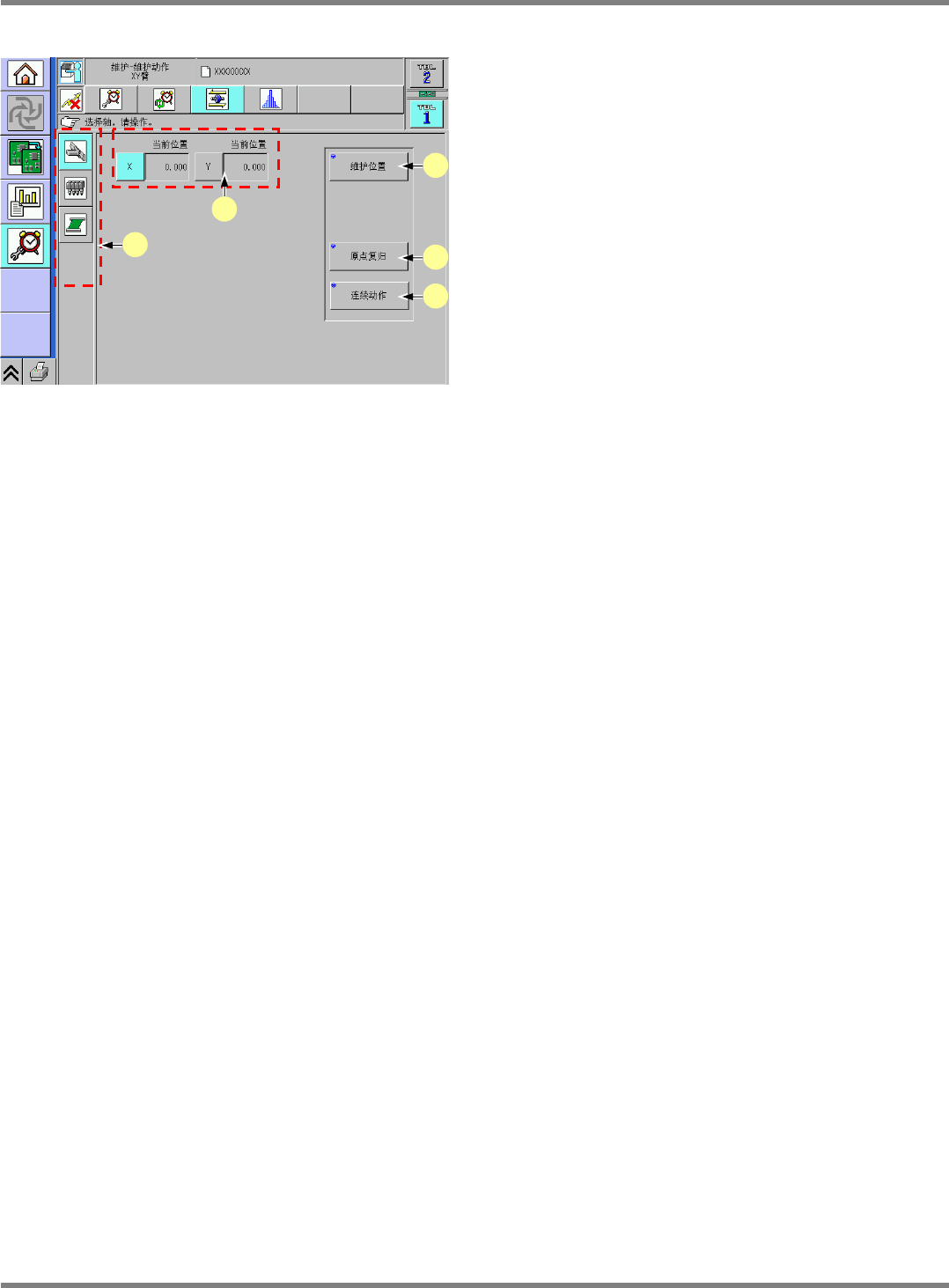

3
将会显示每个装置的维护动作执行画
面。
∗
画面项目的详细内容如下所示。
画面为
XY
装置。
a. ‘
选择维护装置
’
将会显示所选择的装置的维护动作项目。
b. ‘
选择维护轴
’
选择
[
原点复归
]
、
[
连续动作
]
、
‘
单独动作
’
的操作
对象部位。
c. [
原点复归
]
使
b. ‘
选择维护轴
’
上被选择的部位进行原点复
归。
d. [
连续动作
]
使
b. ‘
选择维护轴
’
上被选择的部位自动运转。润
滑脂涂敷、注油等完成后使润滑脂渗透到整个行
程。
e. [
维护位置
]
把各轴、装置移动到维护位置上。
MainteXYMoving-01C02
a
b
e
c
d
NPM-D
维修篇
1.3
各周期的定期检查项目
EJM1DC-MB-01M-00 Page 1-7
1.3
各周期的定期检查项目
在此将维护项目按周期进行分类，根据每个周期分别记载到一览表中。
请用于维护计划的研讨。
各项目的详细内容请看参照项目。
1.3.1
每
24
小时进行一次
(
日常
)
的定期检查项目
<
各类型通用
>
No.
对象装置
部位
电源
内容
所需时间
[min]
参照
调节器装置
(
压力表
)
ON
确认空气压力
(
开始作业时
)
1
真空泵供给压力
(
压力表
)
∗
1
ON
确认空气压力
(
开始作业时
)
1
真空解除压力
(
压力表
)
ON
确认空气压力
(
开始作业时
)
1
清扫吹气压力
(
压力表
)
ON
确认空气压力
(
开始作业时
)
1
线性照相机空气压力
(
压力表
)
ON
确认空气压力
(
开始作业时
)
1
3.1
1
主体部
元件排出箱
OFF
清扫
(
结束作业时
)
3 3.2
2
交换台车
(
选购件
)
空编带箱内部
OFF
清扫
(
结束作业时
)
3 3.3
所需时间的合计
11
∗
1
压力规定值
:
−
87 kPa ~
−
100 kPa
对真空泵的皮带要以
3000
小时为目标进行定期更换。
要更换皮带时，请与本公司的服务部门联系。
<
点胶头
(
选购件
)>
No.
对象装置
部位
电源
内容
所需时间
[min]
参照
1
点胶头
接头
ON
清扫
座内部
ON
清扫
螺旋
ON
清扫
吸嘴尖端
ON
清扫
2
螺旋装置
止动销
ON
清扫、检查
30
3.6
3
试点胶装置
试点胶编带
ON
检查
1 3.7
4
擦拭站
擦拭基台
ON
清扫
3 3.8
所需时间的合计
34
<
其他
>
No.
对象装置
部位
电源
内容
所需时间
[min]
参照
1
托盘供料器
(
选购件
)
废屑箱
−
清扫
3 3.4
2
托盘板
托盘板
(
托盘供料器
)
−
清扫、检查
3 3.5
所需时间的合计
6
