3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX 3.3 Dimensioni e peso A partire dalla versione software 714.0 12/ 2020 112 3.3.1.1 Riepilogo delle dimensioni 3 Fig. 3.3 - 1 Riepilogo delle dimensioni - esemp…
Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.3 Dimensioni e peso
111
3.3 Dimensioni e peso
3.3.1 Dati tecnici - Dimensioni e peso
3
Lunghezza
*a
Senza prolunga del nastro e con riparo per impedire l'accesso le mani
Con prolunga del nastro di entrata
*b
Con prolunga del nastro di uscita
Con prolunga dei nastri di entrata e uscita
1000 mm
1260 mm
1604 mm
1864 mm
Larghezza
Bordo esterno della protezione della macchina (entrambi i tavoli "interni")
Con monitor
Bordo esterno della protezione della macchina (tavolo posteggio 1 "esterno")
Con monitor
2232 mm
2420 mm
2347 mm
2441 mm
Altezza della macchina (con altezza di convogliamento CST 950 mm)
Protezione della macchina chiusa
con spia di segnalazione bicolore
con spia di segnalazione a tre colori
senza spia di segnalazione (altezza imballaggio)
con cappa protettiva corta aperta in posizione a 45 gradi
con cappa protettiva corta aperta in posizione a 60 gradi
con cappa protettiva lunga aperta in posizione a 45 gradi
con cappa protettiva lunga aperta in posizione a 60 gradi
1500 mm
1690 mm
1735 mm
1500 mm
1960 mm
2070 mm
2050 mm
2175 mm
Altezza libera dal suolo della macchina TX1/TX2
(con altezza di convogliamento CST 900 mm)
(con altezza di convogliamento CST 930 mm)
(con altezza di convogliamento CST 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Altezza libera dal suolo della macchina TX2i
(con altezza di convogliamento CST 900 mm)
(con altezza di convogliamento CST 930 mm)
(con altezza di convogliamento CST 950 mm)
120 mm ± 13 mm
150 mm ± 13 mm
170 mm ± 13 mm
Peso
SIPLACE TX (senza moduli di alimentazione)
SIPLACE TX (allestimento completo con moduli di alimentazione)
2036 kg
2150 kg
Superficie di appoggio
*c
Con tavolo esterno
2,23 m²
2,33 m²
Densità di carico omogenea (senza moduli di alimentazione)
Densità di carico omogenea (con moduli di alimentazione)
Densità di carico caratteristica
6,46 kN/m²
6,79 kN/m²
7,70 kN/m²
Numero dei piedi della macchina 4
Massima rumorosità 75 dB (A)
*)a Misurata sul bordo esterno della protezione della macchina.
*)b Solo nella prima macchina della linea.
*)c Misurata sul bordo esterno della protezione della macchina e senza prolunga del nastro.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX
3.3 Dimensioni e peso A partire dalla versione software 714.0 12/2020
112
3.3.1.1 Riepilogo delle dimensioni
3

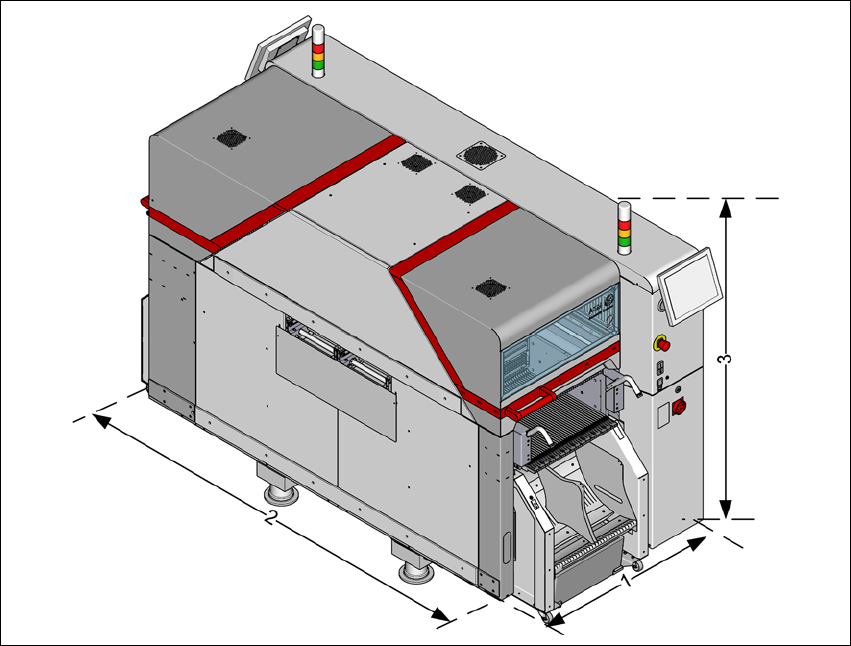

Fig. 3.3 - 1 Riepilogo delle dimensioni - esempio: SIPLACE TX2
Esempio:
(1) Lunghezza = 1000 mm
(2) Larghezza = 2232 mm
(3) Altezza =
1735 mm
Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.3 Dimensioni e peso
113
3.3.1.2 Altezza della cappa di protezione aperta
3

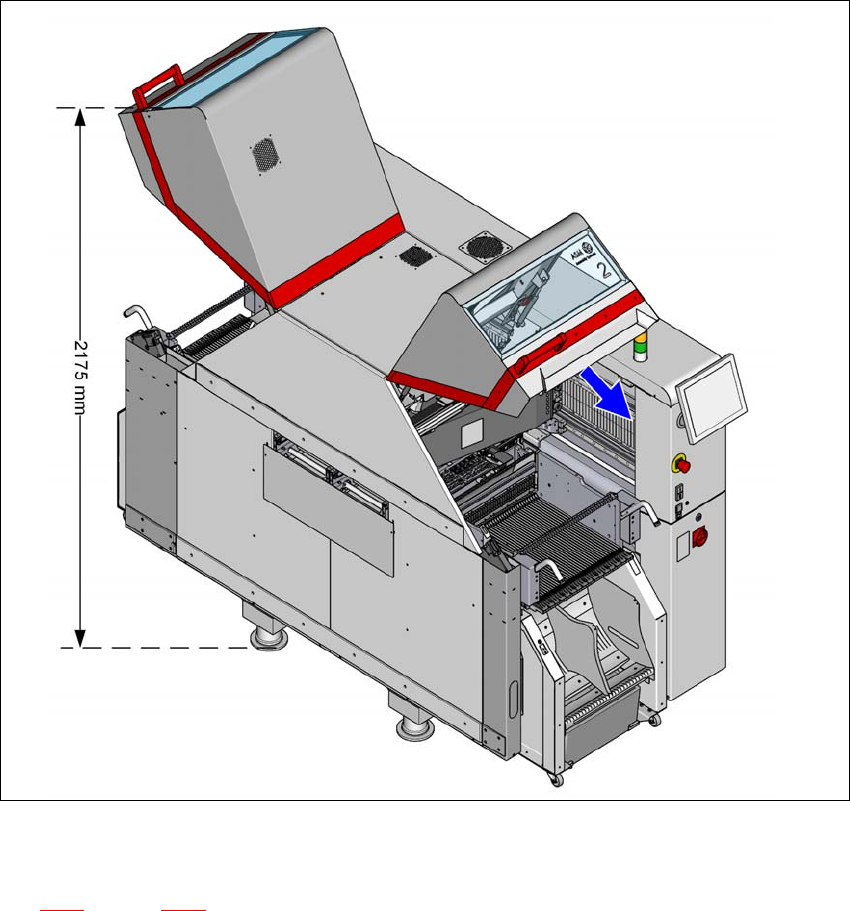

Fig. 3.3 - 2 Altezza della cappa di protezione aperta - dimensioni in millimetri (esempio: SIPLACE TX2)
– Con cappa protettiva lunga aperta in posizione a 60 gradi (per ulteriori valori vedi sezione
3.3.1
, pagina 111).
Le dimensioni indicate si riferiscono all'altezza massima di convogliamento CST pari a 950 mm.
