3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX
3.8 Moduli di alimentazione della cinghia per SIPLACE TX A partire dalla versione software 714.0 12/2020
158
3.8.1.5 Dati tecnici dei moduli di alimentazione della cinghia SIPLACE
Generalmente i moduli di alimentazione della cinghia SIPLACE sono lunghi circa 587 mm e alti
circa 200 mm. I dati tecnici sono riportati nella tabella qui di seguito.
3
L'altezza massima degli spigoli di interferenza sopra il bordo superiore della tasca della cinghia è
di ≤ 3 mm. Poiché i moduli di alimentazione cinghia non hanno coperture sollevate e inoltre sono
bene agganciati al tavolo CO, il pericolo di collisione della testa è ridotto al minimo.
Modulo di alimentazione della
cinghia
L x H
[mm]
Larghezza
[mm]
Occupazione
posteggio
Pass
convogliator
e [mm]
Altezza max.
cinghia
[mm]
*a
SmartFeeder Xi SIPLACE 4 mm 587x200 10,8 1 1 1,1
con sensore di giunzione
SmartFeeder Xi SIPLACE 8 mm 587x200 10,8 1 1/2/4/8 3,5
con sensore di giunzione
SmartFeeder Xi SIPLACE 2x8 mm 587x200 22,6 2 1/2/4/8 3,5
con sensore di giunzione
SmartFeeder X SIPLACE 12 mm 587x200 22,6 24 - 16
*b
6,5
con sensore di giunzione
SmartFeeder X SIPLACE 16 mm 587x200 22,6 2 4 - 20
*b
25
con sensore di giunzione
SmartFeeder X SIPLACE 24 mm
587x200 34,4 3 4 - 32
*b
25
con sensore di giunzione
SmartFeederXx SIPLACE 32 mm
587x200 46,2 4 4 - 40
*b
25
con sensore di giunzione
SmartFeeder X SIPLACE 44 mm
587x200 58,0 5 4 - 52
*b
25
con sensore di giunzione
SmartFeeder X SIPLACE 56 mm
587x200 69,8 64 - 64
*b
25
con sensore di giunzione
SmartFeeder X SIPLACE 72 mm
587x200 81,6 7 4 - 80
*b
25
con sensore di giunzione
SmartFeeder X SIPLACE 88 mm
587x200 105,2 9 4 - 96
*b
25
con sensore di giunzione
SmartFeeder X SIPLACE 104 mm
587x200 128,9 11 4 - 96
*b
25
con sensore di giunzione
Rulli della cinghia da 178 fino a max. 483 mm di diametro (7" - 19")
Tempo di sostituzione ≤ 8 s
*)a Lo spessore della carta nelle cinghie da 8 mm in questo materiale deve essere al massimo di 1,6 mm. La lunghezza di una
tasca per componenti nella direzione di trascinamento della cinghia può essere al massimo 51 mm.
*)b in passi da 4 mm
Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.8 Moduli di alimentazione della cinghia per SIPLACE TX
159
3.8.2 SIPLACE Glue Feeder
N. articolo 00141400-xx SIPLACE Glue Feeder
3

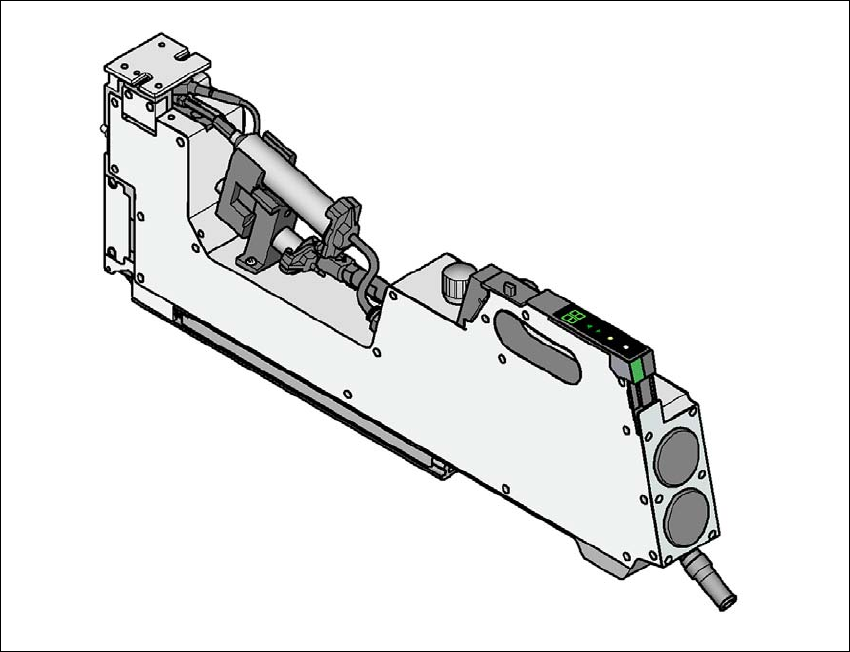

Fig. 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Descrizione
Con SIPLACE Glue Feeder è possibile, prima di iniziare il montaggio, applicare dei punti di colla
su un componente, i quali poi vengono controllati dal Vision System SIPLACE. I punti di colla ne-
cessari vengono definiti nell'editor dei contenitori di componenti di SIPLACE Pro ed è possibile
decidere se escludere dal controllo singoli punti di colla. Nell'editor dei componenti di SIPLACE
Pro è possibile attivare o disattivare l'applicazione dei punti di colla. SIPLACE Glue Feeder è uno
speciale modulo di alimentazione che deve essere applicato permanentemente su una determi-
nata traccia del tavolo. La descrizione dettagliata si trova nelle "Istruzioni per l'uso del Glue Feeder
SIPLACE", italiano [art. n. 00197218-01-xx.],
inglese [art. n. 00197219-xx]
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX
3.8 Moduli di alimentazione della cinghia per SIPLACE TX A partire dalla versione software 714.0 12/2020
160
3.8.2.2 Dati tecnici
3
Lunghezza 584,9 mm
Altezza 199,5 mm
Larghezza 57,6 mm
Posteggi per moduli di alimentazione occupati 5 tracce da 8 mm
Peso 4,6 kg
Diametro delle più piccole gocce singole
*a
*)a in caso di diametro ugello da 100 µm e di utilizzo di collante Heraeus PD 205A-Jet (a 53°C) oppure Loctite
3621 (a 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diametro gocce formate da 5 getti
a
1,0 mm (+/- 0,2 mm)
Altezza singola goccia
a
0,15 mm (+/- 0,02 mm)
Altezza gocce formate da 5 getti
a
0,2 - 0,3 mm
