3.9.2 Dati tecnici
3
3
Lunghezza x larghezza 727 mm x 592 mm
Altezza del tavolo CO 890 mm se l'altezza di convogliamento CST
è 900 mm
920 mm se l'altezza di convogliamento CST
è 930 mm
940 mm se l'altezza di convogliamento CST
è 950 mm
Numero di posteggi 40 (modulo di alimentazione della cinghia
Smart Feeeder X da 8 mm)
Peso
senza moduli di alimentazione
con tutti i posteggi occupati da moduli di ali-
mentazione
80 kg
140 kg
Diametro del rullo della cinghia
Contenitore delle cinghie
Opzionale: su due file
fino a 330,2 mm (13")
fino a 177,8 mm (7")
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX
3.9 Carrello CO A partire dalla versione software 714.0 12/2020
170
3.9.3 Mire del carrello CO per SIPLACE serie TX
3

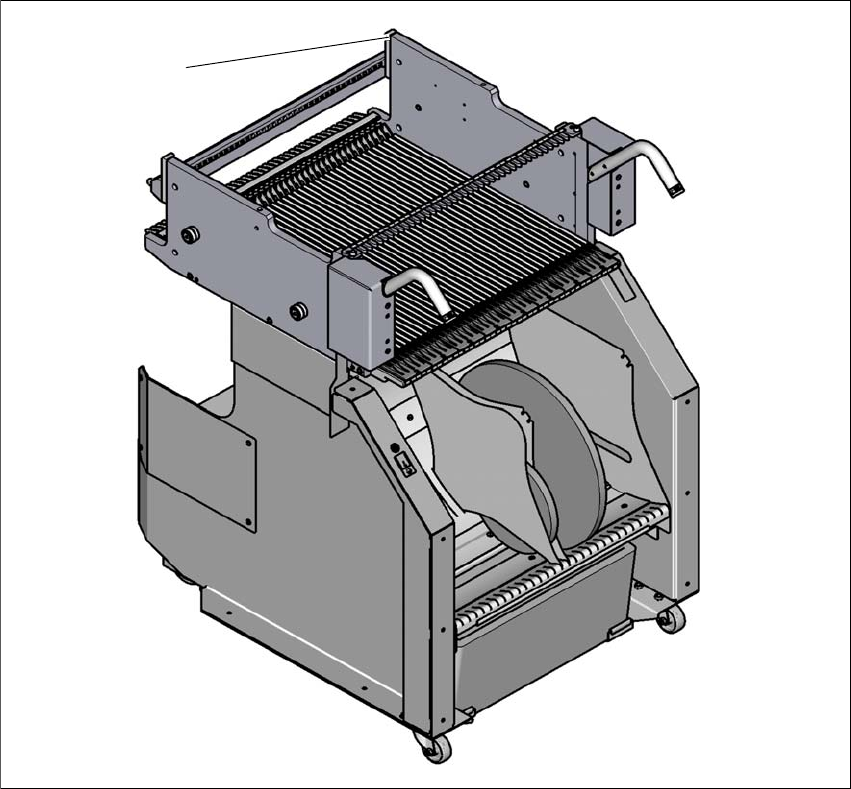

Fig. 3.9 - 3 Mire del carrello CO per SIPLACE serie TX
(1) Mire del carrello CO
Dopo l'aggancio del carrello CO della SIPLACE serie TX, la macchina per il montaggio di compo-
nenti ne ricerca le mire.
Nel caso di componenti con lunghezza del bordo minore di 0,5 mm, vale a dire componenti 0402
e inferiori, quando si predefinisce l'allestimento o quando si preme il pulsante di avvio, dopo
l'estrazione del tavolo o del convogliatore, viene rilevata la posizione del componente con la rela-
tiva tasca della cinghia.
(1)
Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.9 Carrello CO
171
3.9.4 Tavolo CO SIPLACE serie TX
La guida di scorrimento anteriore dei moduli di alimentazione viene poggiata sull'invito di inseri-
mento. Spingendolo in avanti il modulo di alimentazione scorre sul profilo guida fino alla barra di
battuta. La spina di centraggio "anteriore" del modulo di alimentazione X va a innestarsi sul foro
di centraggio posto sulla barra di battuta. Al contempo il dente di bloccaggio del tavolo CO va a
innestarsi nel rullo di blocco del modulo di alimentazione. La spina di centraggio "posteriore" sul
lato superiore del modulo di alimentazione si inserisce nell'incavo della barra di centraggio.
3
Fig. 3.9 - 4 Tavolo CO per SIPLACE serie TX, vista lato posteriore
(1) Guida di inserimento
(2) Profilo guida (Ω-profilo)
(3) Barra di centraggio con alloggiamento per la spina di centraggio "posteriore" dei moduli di ali-
mentazione X
(4) Fori di centraggio
(5) Barra di battuta
(1)
(2)
(3)
(4)
(5)
