Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli A partire dalla versione software 714 .0 12/2020 3.9 Carre llo CO 173 3.9.5 Contenitore della cinghia SIPLACE serie TX 3.9.5.1 Descrizione Il contenitor e dell…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE TX
3.9 Carrello CO A partire dalla versione software 714.0 12/2020
172
3

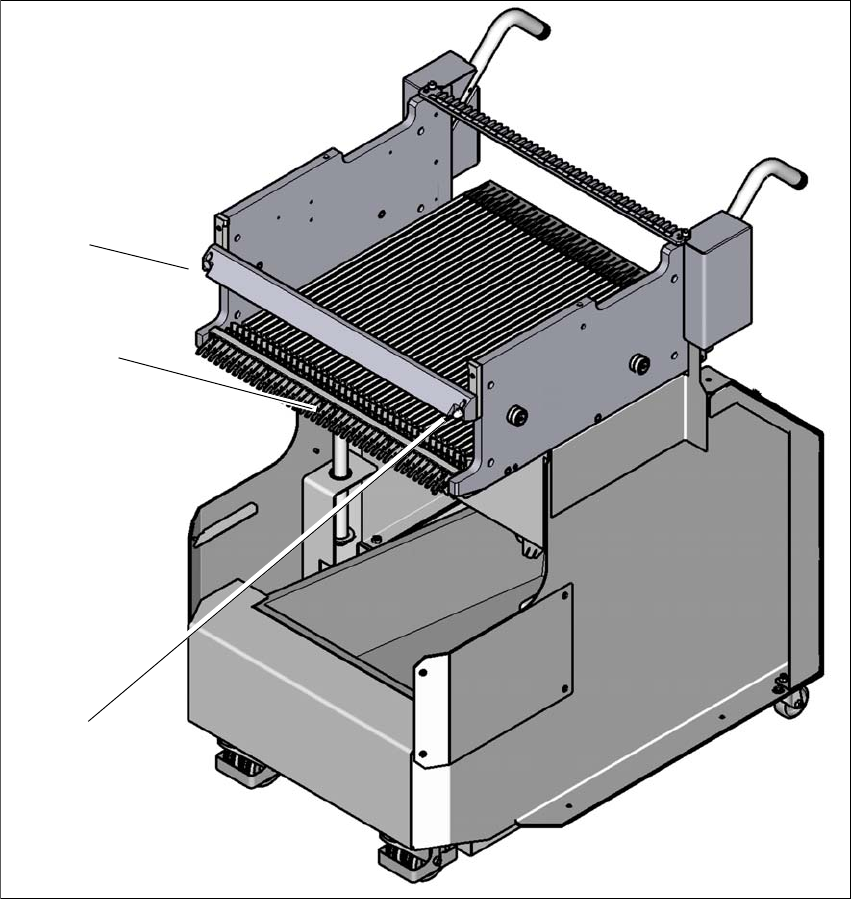

Fig. 3.9 - 5 Tavolo CO per SIPLACE serie TX, vista lato anteriore
(1) Foro di centraggio del tavolo CO
(2) Denti di bloccaggio
(3) Spina di centraggio del tavolo CO
(1)
(2)
(3)
Istruzioni per l'uso SIPLACE TX 3 Dati tecnici e moduli
A partire dalla versione software 714.0 12/2020 3.9 Carrello CO
173
3.9.5 Contenitore della cinghia SIPLACE serie TX
3.9.5.1 Descrizione
Il contenitore della cinghia può alloggiare bobine dal diametro di 13" e come opzione di 7".
3

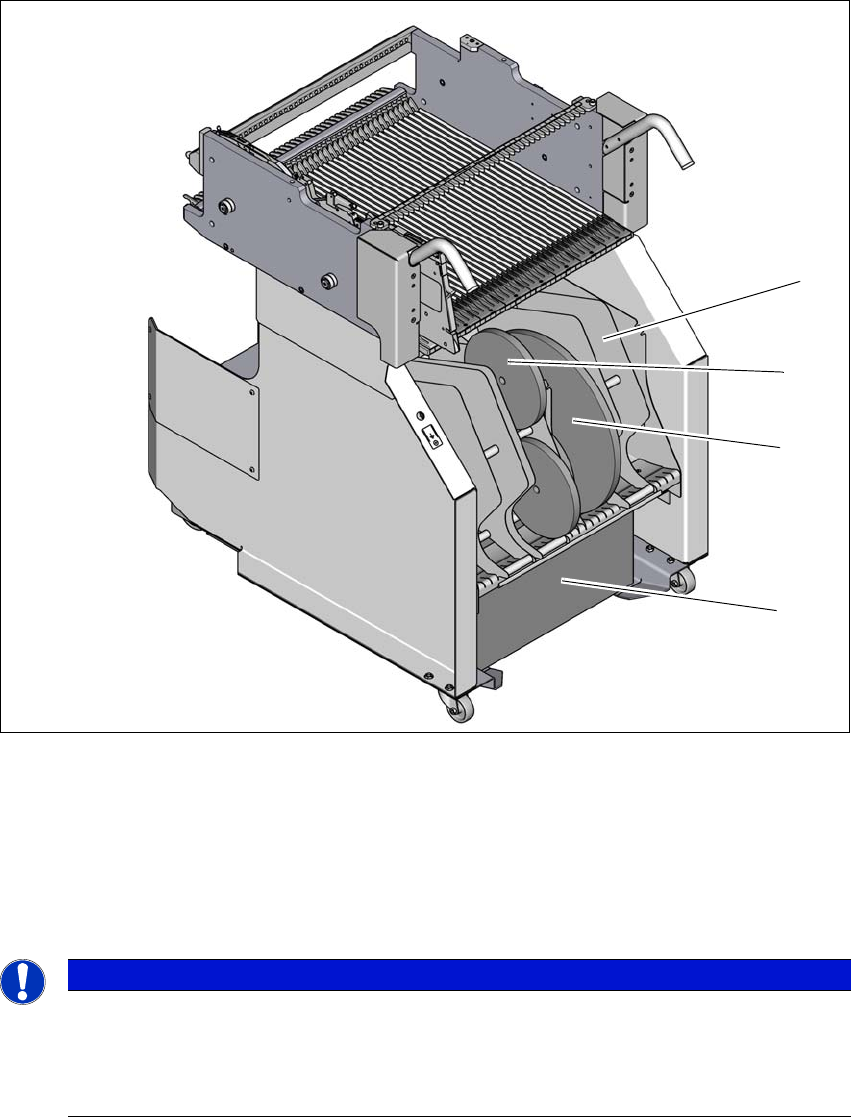

Fig. 3.9 - 6 Carrello CO, SIPLACE serie TX, con contenitore della cinghia
(1) Contenitore della cinghia con divisori in lamiera
(2) Rullo della cinghia da 7" (opzionale)
(3) Rullo della cinghia da 13"
(4) Contenitore scarti cinghia
3
NOTA
Impiego di assi di innesto
Con i carrelli CO della serie TX in genere non è necessario alcun asse di innesto.
Se però compare più volte il messaggio di errore "Timeout" sul modulo di alimenta-
zione X, inserire gli assi di innesto.
(3)
(2)
(4)
(1)
