4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.2 Configurazione alla consegna A partire dalla versione software 714.0 12/2020
178
4.2 Configurazione alla consegna
4.2.1 Servizi offerti
SIPLACE offre, come servizio, la completa integrazione delle macchine per il montaggio di com-
ponenti SIPLACE nella linea di produzione. Grazie al know-how e agli utensili e dispositivi ausiliari
disponibili, è possibile eseguire l'installazione in modo ottimale. Tuttavia una condizione indispen-
sabile è l'attuazione di tutte le misure infrastrutturali necessarie concordate presso l'officina di pro-
duzione.
4.2.2 Imballaggio per il trasporto
La SIPLACE TX viene consegnata, assieme ai 2 carrelli CO, sistemata in una cassa per il tra-
sporto o sopra un pallet. In Europa la macchina per il montaggio di componenti e i carrelli CO ven-
gono consegnati su un pallet di legno, avvolti in pellicola di plastica. Al di fuori dell'Europa la
macchina per il montaggio di componenti e i carrelli CO vengono spediti in casse di legno.
4
4.2.3 Controllo della fornitura
Verificare che la merce consegnata non sia danneggiata.
Verificare i sensori antishock sul posteggio 1.
Disimballare la macchina per il montaggio dei componenti e gli accessori e verificare che la
fornitura sia completa (in base al documento di trasporto- DDT).
Documentare il risultato nel rapporto di installazione / protocollo di collaudo.
ATTENZIONE
Danni dovuti alla condensa
Per evitare i danni dovuti alla formazione della condensa, la pellicola dell'imballo della
macchina deve essere aperta solo quando la macchina per il montaggio di componenti
o le sue parti si siano adattate alla temperatura ambiente. Il processo può durare fino a
24 ore.
Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.2 Configurazione alla consegna
179
4.2.4 Angolare di sicurezza
La SIPLACE TX è fissata saldamente ai piedi mediante due angolari di sicurezza muniti di alette
di arresto (vedi pos. 1 nella fig. 4.2 - 1
, pagina 179). Inoltre un ulteriore angolare di sicurezza viene
avvitato sul lato opposto (vedi pos. 2 nella fig. 4.2 - 1
, pagina 179). Infine la macchina per il mon-
taggio di componenti è messa in sicurezza con dei travetti per evitare che scivoli. Anche i carrelli
CO sono fissati con le sicure per il trasporto.
4
Fig. 4.2 - 1 Cassa per il trasporto/pallet - angolare di sicurezza
(1) Angolari di trasporto con alette di arresto - lato anteriore
(2) Angolari di trasporto con alette di arresto - lato posteriore
Conservare la cassa per il trasporto o il pallet, assieme agli angolari di sicurezza muniti di alette
di arresto, per un eventuale ulteriore impiego.
1
2
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.2 Configurazione alla consegna A partire dalla versione software 714.0 12/2020
180
4.2.5 Trasportare la macchina per il montaggio di componenti nella cassa o sul
pallet
4

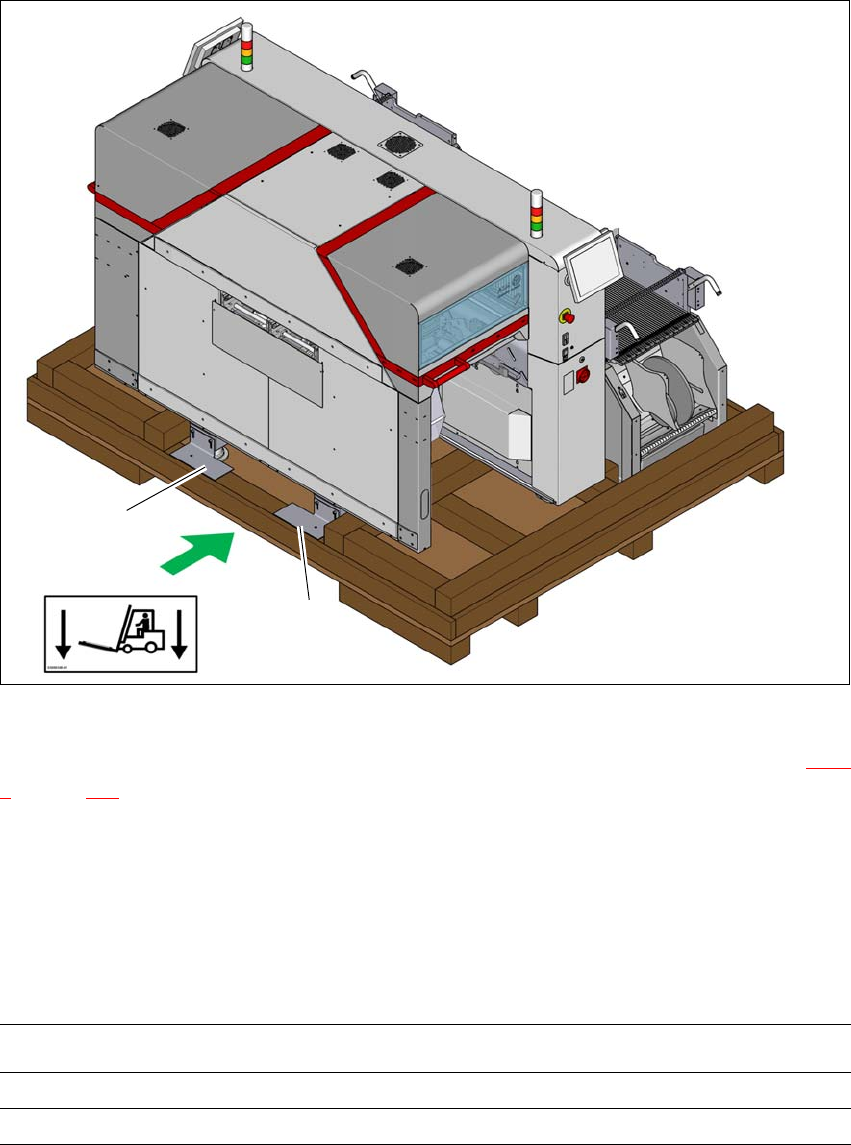

Fig. 4.2 - 2 Cassa per il trasporto/pallet - punti di applicazione delle forche per la movimentazione con un carrello
elevatore
Sollevare la cassa per il trasporto o il pallet preferibilmente solo dalla parte (pos. A nella fig. 4.2 -
2, pagina 180) sulla quale è situato il lato di uscita della macchina per il montaggio di componenti.
Trasportare la SIPLACE TX, fissata al pallet o dentro la cassa, il più vicino possibile al luogo
finale di installazione.
4.2.5.1 Dimensioni degli imballi per il trasporto
La tabella che segue elenca le dimensioni dei pallet e delle casse di legno:
4
(A)
1
1
Macchina per il montaggio di componenti (L x P x H)
Pallet 2670mm x 2100mm
Cassa in legno 2670 mm x 2100 mm x 1850
