Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in eserc izio A partire dalla versione software 714 .0 12/2020 4.2 Configurazion e a lla consegna 183 4 Fig. 4.2 - 4 Superfici di appoggio - forche pa rallele …
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.2 Configurazione alla consegna A partire dalla versione software 714.0 12/2020
182
4.2.6 Sollevare la macchina per il montaggio di componenti dal pallet
4

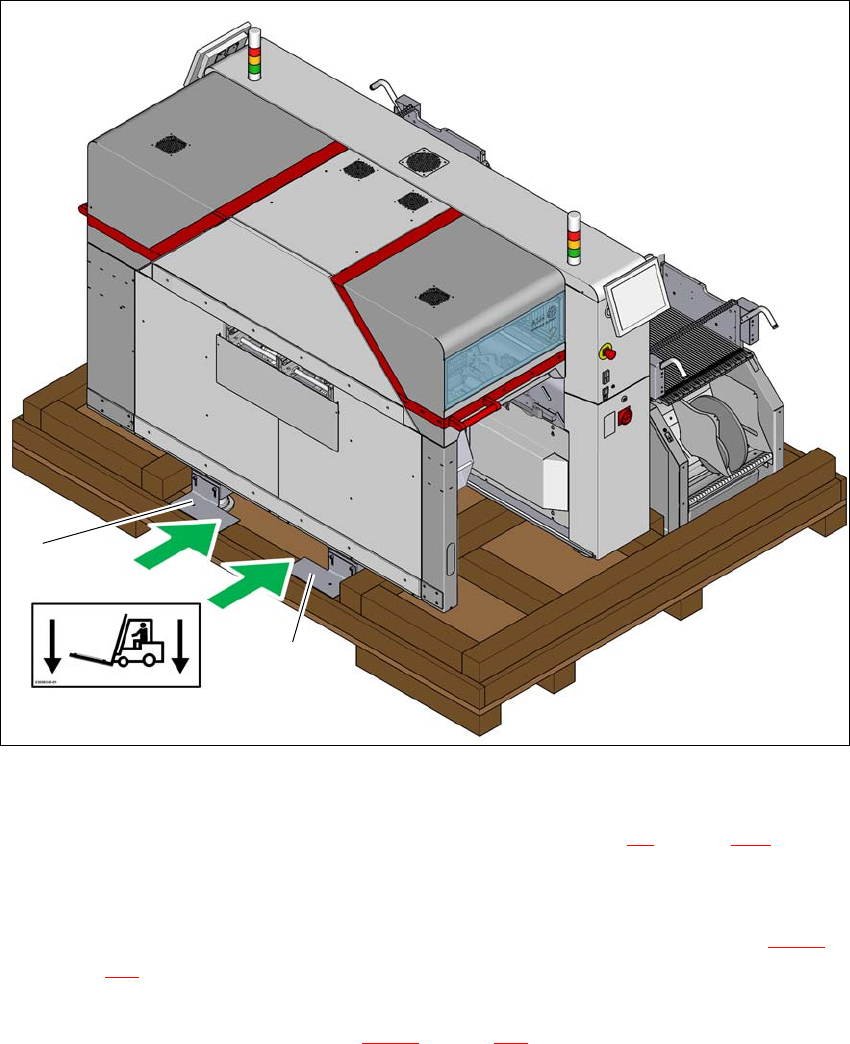

Fig. 4.2 - 3 Punti di applicazione delle forche per il trasporto con un carrello elevatore
(1) Angolare di sicurezza munito di aletta di arresto
Per il trasporto attenersi alle indicazioni di sicurezza nella sezione 4.1, pagina 175).
Svitare entrambi gli angolari di sicurezza (1) dal pallet. Entrambi gli angolari di sicurezza mu-
niti di alette di arresto rimangono applicati alla macchina per il montaggio di componenti.
Svitare e rimuovere l'angolare di sicurezza posto sul lato opposto (pos. 2 nella fig. 4.2 - 1,
pagina 179
).
Sollevare la macchina per il montaggio di componenti con un carrello elevatore a forche so-
lamente dalla parte (pos. A nella fig. 4.2 - 3
, pagina 182) sulla quale è situato il lato di uscita
della macchina.
(A)
1
1
Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.2 Configurazione alla consegna
183
4

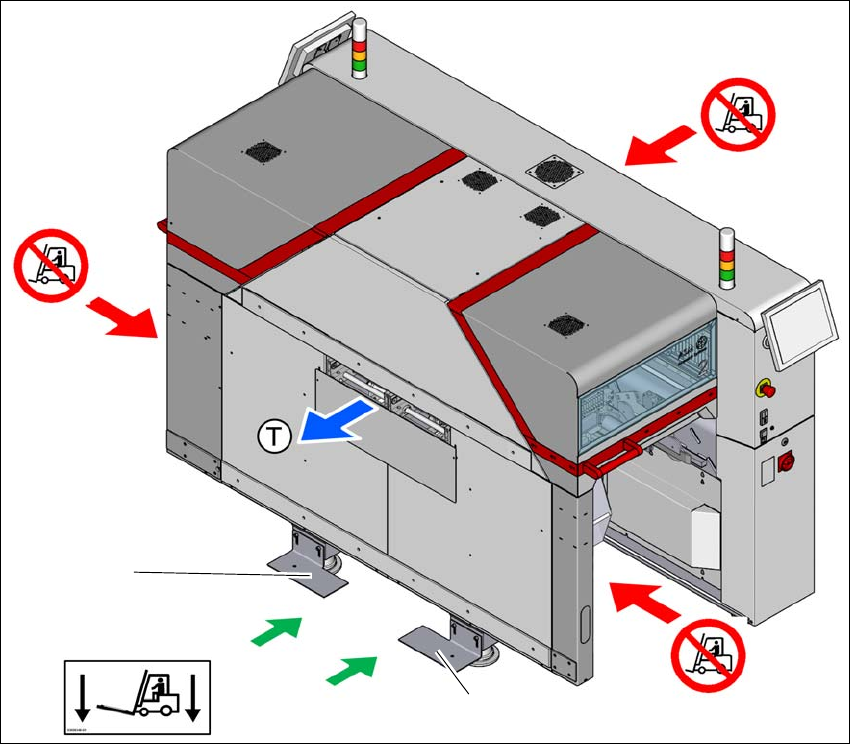

Fig. 4.2 - 4 Superfici di appoggio - forche parallele alla direzione di convogliamento dei circuiti stampati sul lato di
uscita
(T) Direzione di convogliamento circuiti stampati
(1) Forche del carrello elevatore fra i piedi della macchina
(2) Mai sollevare la macchina per il montaggio di componenti dal lato di ingresso. - Pericolo di
ribaltamento!
(3) Non sollevare mai con un carrello elevatore a forche la macchina per il montaggio di compo-
nenti dai lati dei posteggi dei carrelli CO. - Pericolo di ribaltamento!
(4) Angolare di sicurezza munito di aletta di arresto
Posizionare il carrello elevatore a forche longitudinalmente rispetto alla direzione di convo-
gliamento dei circuiti stampati (dal lato di uscita).
Aprire la forca a sufficienza in modo che la forca venga inserita fra i piedi della macchina e
punti di appoggio della stessa siano centrati sulla forca.
(2)
(1)
(3)
(3)
(4)
(4)
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.2 Configurazione alla consegna A partire dalla versione software 714.0 12/2020
184
Spingere la forca fra i punti di appoggio della macchina per il montaggi di componenti (telaio
della macchina) e sopra le alette di arresto degli angolari di sicurezza. Le alette di arresto co-
stituiscono un ulteriore dispositivo di sicurezza per evitare il ribaltamento della macchina per
il montaggio di componenti.
Spingere la forca attraverso tutta la macchina per il montaggio di componenti, in modo che
quest'ultima appoggi in maniera sicura sul telaio, dal lato opposto.
Sollevare la macchina per il montaggio di componenti dal pallet.
Trasportare la macchina per il montaggio di componenti nella posizione assegnatagli nella
produzione.
Sistemare la macchina per il montaggio di componenti nella linea (vedi sezione 4.5.5, pagina
204
).
4.2.7 Configurazione alla consegna della macchina per il montaggio di compo-
nenti
La configurazione della macchina per il montaggio di componenti alla consegna è la seguente:
– Le tracce del convogliatore doppio sono impostate su una larghezza di 210 mm. Questa im-
postazione di larghezza è importante per la regolazione di precisione della macchina per il
montaggio di componenti.
– I due monitor sono smontati.
– I due segnalatori luminosi sono smontati.
– Tutti gli assi dei portali sono bloccati mediante sicure di trasporto (vedi sezione 4.6
, pagina
216)
.
