Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.3 Trasporto della macchina per il montaggio di componenti
185
4.3 Trasporto della macchina per il montaggio di compo-
nenti
La macchina per il montaggio di componenti può essere sollevata e trasportata con un carrello
elevatore solo se applicato dal lato uscita. La figura 4.2 - 4
, pagina 183 mostra i punti di applica-
zione dell'elevatore a forche sulla macchina per il montaggio di componenti, per sollevare la mac-
china dal pallet o trasportarla senza pallet.
4
4.3.1 Indicazioni di sicurezza per il trasporto della macchina per il montaggio di
componenti
Per il trasporto attenersi alle indicazioni di sicurezza nella sezione 4.1, pagina 175).
4
NOTA
Se la macchina per il montaggio di componenti si trova già nel punto definitivo di instal-
lazione, dove deve essere integrata nella linea di produzione, la macchina per il montag-
gio di componenti può essere sollevata con un transpallet anche in corrispondenza dei
posteggi. A tale scopo vedi la sezione 4.5.5
, pagina 204).
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.4 Infrastrutture nel luogo di installazione A partire dalla versione software 714.0 12/2020
186
4.4 Infrastrutture nel luogo di installazione
4
4.4.1 Suggerimenti sulla condizione del pavimento
Il pavimento su cui poggia la macchina deve essere solido e piano, perché durante il funziona-
mento della macchina per il montaggio di componenti forze dinamiche possono provocare vibra-
zioni nel luogo di installazione. L'entità di queste vibrazioni dipende dalla struttura del pavimento.
Se sono rispettati i parametri del carico del pavimento, sono adatti i seguenti pavimenti:
– coperture in cemento armato, ad es. le coperture dei capannoni industriali
– soletta base in cemento armato, ad es.i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nell'intercapedine sia inserita una fondazione sta-
bile. Per questa fondazione valgono le stesse condizioni di installazione, ovvero può essere
realizzata con travi d'acciaio o di calcestruzzo.
4
4.4.1.1 Planarità del suolo
Il pavimento su cui poggia la macchina deve presentare al massimo un dislivello dello 0,63%, cor-
rispondente a un dislivello di 5 mm su una distanza di 800 mm (ad es. la larghezza di un tavolo
CO).
4.4.1.2 Peso della macchina e densità di carico
I valori di peso della macchina e densità di carico sono riportati nella sezione 3.3.1, pagina 111.
NOTA
Osservare anche il documento "Netz- und Druckluftkonfiguration für SMD-Anlagen"
(Configurazione della rete e dell'aria compressa per impianti SMD (tedesco + inglese, n.
art. 00197548-xx)), ricevuto alla consegna delle macchine per il montaggio di compo-
nenti SIPLACE.
Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.4 Infrastrutture nel luogo di installazione
187
4.4.2 Alimentazione dell'aria compressa

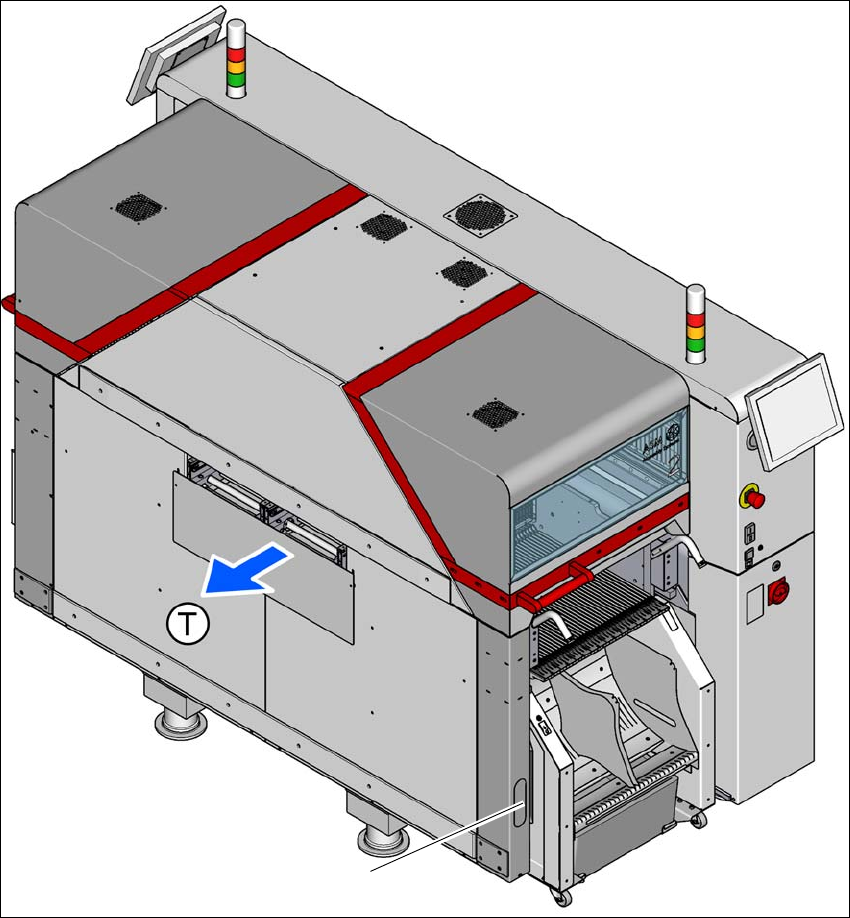

Fig. 4.4 - 1 Posizione del gruppo di alimentazione dell'aria compressa sulla macchina per il montaggio di compo-
nenti
(1) Posizione di montaggio dell'alimentazione di aria compressa presso il posteggio 2
(T) Direzione di convogliamento
1
