4.4.3.3 Specifiche per il cavo di alimentazione di rete
Sono possibili le seguenti configurazioni per il cavo di collegamento alla rete elettrica della mac-
china per il montaggio di componenti:
(1) Senza cavo di collegamento alla rete elettrica
(2) 5 x 2,5 mm² CON spina CEE rossa 16 A (conforme alla norma IEC 60309),
per tensioni di rete da 3 x 380 V CA fino a 3 x 415 V ± 10 %, 50/60 Hz
(3) 5 x 4 mm² SENZA spina, per tensioni di rete da 3 x 200 V CA fino a 3 x 220 V CA ± 10 %; 50/
60 Hz, oppure per tensioni di rete da 3 x 380 V~ fino a 3 x 415 V ± 10 %, 50/60 Hz
La codifica cromatica dei fili dipende dal paese di destinazione del gestore dell'impianto.
4
4
AVVERTENZA
Sezione e lunghezza del cavo di alimentazione
La sezione e la lunghezza del cavo di alimentazione influiscono sullo Short-Circuit-Cur-
rent-Rating (SCCR) della macchina per il montaggio di componenti.
In caso di sostituzione del cavo di alimentazione non è consentito aumentare la sezione
dei singoli conduttori o diminuire la lunghezza del cavo.
AVVERTENZA
Identificazione univoca dei cavi elettrici!
Le linee elettriche per ogni singola macchina per il montaggio di componenti e le opzioni
installate (ad es. WPC5/WPC6) devono essere contrassegnate in modo chiaro e devono
poter essere identificate e abbinate senza dare adito a dubbi.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.4 Infrastrutture nel luogo di installazione
193
4.4.3.4 Collegamento alla rete elettrica - SENZA cavo (configurazione 1)
La macchina per il montaggio di componenti non ha a corredo alcun cavo di collegamento alla
rete elettrica. Il cavo di collegamento alla rete elettrica viene allacciato ai morsetti (1) nel settore
1 sul lato di uscita della macchina per il montaggio di componenti.
4
4
4

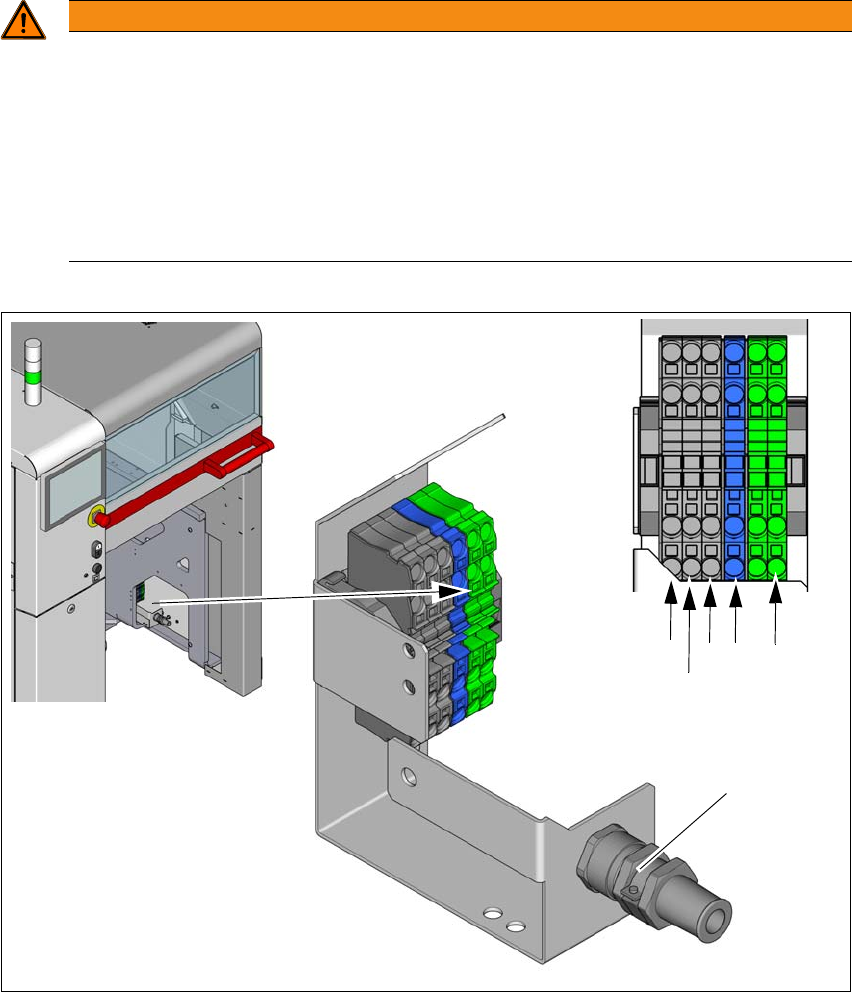

Fig. 4.4 - 4 Area morsetti per l'allacciamento del cavo di collegamento alla rete
(1) Morsetti di collegamento alla rete elettrica (X2) per cavo di collegamento con L1, L2, L3, N e
PE. I morsetti di collegamento a rete sono progettati per conduttori con sezione di 4 mm².
(2) Apertura sul telaio, con serracavi.
AVVERTENZA
Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro-
tecnico specializzato.
L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera
di un elettrotecnico specializzato. Un elettrotecnico specializzato è una persona che di-
spone di una formazione specialistica, delle conoscenze e dell'esperienza necessarie
per riconoscere i pericoli legati all'elettricità ed evitarli.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
(2)
(1)
L1
L2
L3
N
PE
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.4 Infrastrutture nel luogo di installazione A partire dalla versione software 714.0 12/2020
194
Inserire il cavo di collegamento alla rete elettrica nel pressacavi (pos. 2) nel telaio fino a rag-
giungere i morsetti di collegamento alla rete elettrica X2 (pos. 1) nella fig. 4.4 - 4
, pagina 193.
Lasciare un raggio di curvatura sufficientemente ampio. Non piegare i fili.
Con una pinza crimpatrice applicare un puntalino all'estremità di ogni conduttore.
Connettere L1,L2, L3, N e PE ai morsetti di collegamento alla rete elettrica X2 (pos. 1)
nella fig. 4.4 - 4
, pagina 193. Fare attenzione a non danneggiare il morsetto quando vi si in-
troducono i conduttori.
4
Serrare a mano il pressacavi (pos. 2) nella fig. 4.4 - 4, pagina 193.
Fare attenzione che i conduttori e il cavo non rimangano impigliati o sfreghino su altri oggetti.
Se necessario fissare i conduttori e il cavo con delle fascette.
4.4.3.5 Collegamento alla rete elettrica - CON cavo (configurazione 2)
La macchina per il montaggio dei componenti è dotata di un cavo di collegamento alla rete elet-
trica lungo circa 5 m, con una spina CEE rossa da 16 A (conforme alla norma IEC 60309).
4
ATTENZIONE
Rispettare la sequenza delle fasi.
Rispettare la sequenza delle fasi. Una sequenza delle fasi non corretta comporta il mal-
funzionamento e il danneggiamento della pompa del vuoto. Verificare la corretta direzio-
ne di rotazione delle pompe del vuoto all'atto della messa in servizio della macchina per
il montaggio di componenti.
Verificare la corretta funzione del collegamento di protezione PE della macchina per il
montaggio di componenti.
AVVERTENZA
Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro-
tecnico specializzato.
L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera
di un elettrotecnico specializzato.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
