Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in eserc izio A partire dalla versione software 714.0 12/2020 4.4 Infrastrutture nel luogo di installazione 195 4 Fig. 4.4 - 5 Assegnazione contatti della pres…
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.4 Infrastrutture nel luogo di installazione A partire dalla versione software 714.0 12/2020
194
Inserire il cavo di collegamento alla rete elettrica nel pressacavi (pos. 2) nel telaio fino a rag-
giungere i morsetti di collegamento alla rete elettrica X2 (pos. 1) nella fig. 4.4 - 4
, pagina 193.
Lasciare un raggio di curvatura sufficientemente ampio. Non piegare i fili.
Con una pinza crimpatrice applicare un puntalino all'estremità di ogni conduttore.
Connettere L1,L2, L3, N e PE ai morsetti di collegamento alla rete elettrica X2 (pos. 1)
nella fig. 4.4 - 4
, pagina 193. Fare attenzione a non danneggiare il morsetto quando vi si in-
troducono i conduttori.
4
Serrare a mano il pressacavi (pos. 2) nella fig. 4.4 - 4, pagina 193.
Fare attenzione che i conduttori e il cavo non rimangano impigliati o sfreghino su altri oggetti.
Se necessario fissare i conduttori e il cavo con delle fascette.
4.4.3.5 Collegamento alla rete elettrica - CON cavo (configurazione 2)
La macchina per il montaggio dei componenti è dotata di un cavo di collegamento alla rete elet-
trica lungo circa 5 m, con una spina CEE rossa da 16 A (conforme alla norma IEC 60309).
4
ATTENZIONE
Rispettare la sequenza delle fasi.
Rispettare la sequenza delle fasi. Una sequenza delle fasi non corretta comporta il mal-
funzionamento e il danneggiamento della pompa del vuoto. Verificare la corretta direzio-
ne di rotazione delle pompe del vuoto all'atto della messa in servizio della macchina per
il montaggio di componenti.
Verificare la corretta funzione del collegamento di protezione PE della macchina per il
montaggio di componenti.
AVVERTENZA
Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro-
tecnico specializzato.
L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera
di un elettrotecnico specializzato.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.4 Infrastrutture nel luogo di installazione
195
4

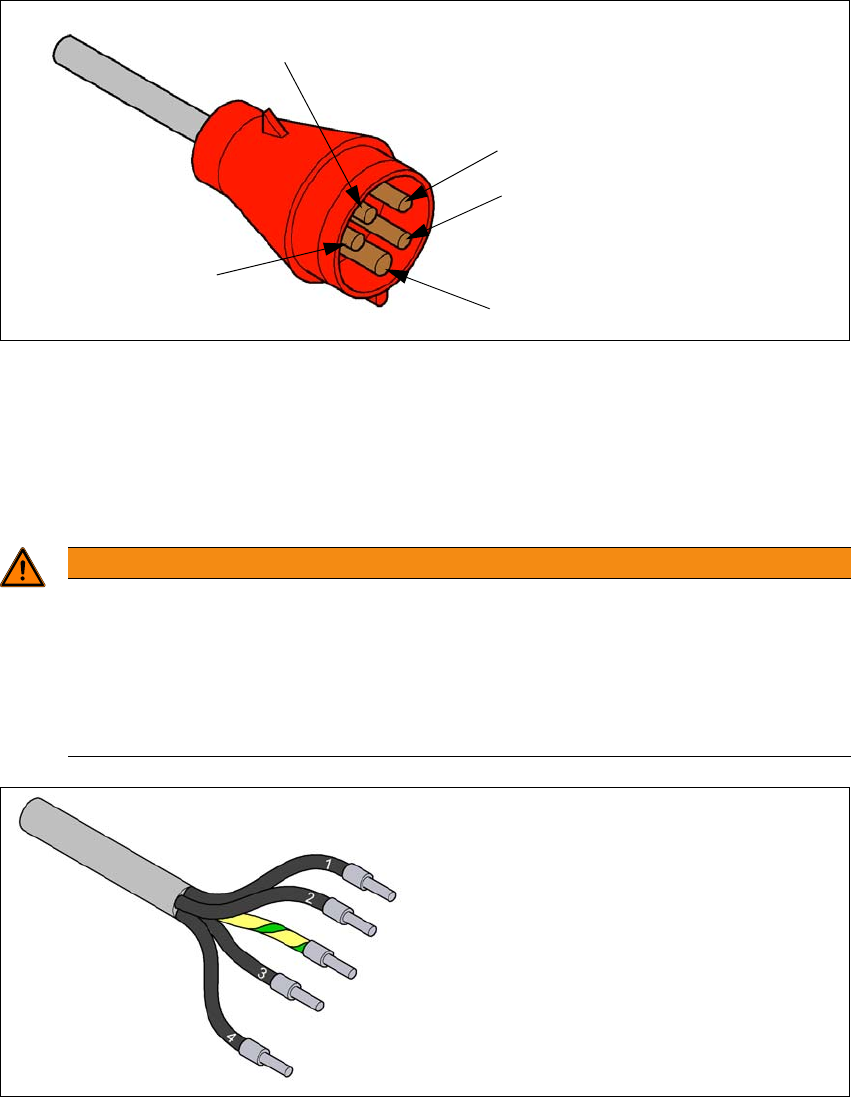

Fig. 4.4 - 5 Assegnazione contatti della presa CEE
4.4.3.6 Collegamento alla rete elettrica - SENZA cavo (configurazione 3)
La macchina per il montaggio dei componenti è dotata di un cavo di collegamento alla rete elet-
trica lungo circa 5 m SENZA spina.
4
4
Marcatura dei conduttori del cavo di alimentazione
PE
L1
L2
L3
N
AVVERTENZA
Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro-
tecnico specializzato.
L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera
di un elettrotecnico specializzato.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
1 = (L1): Corrente trifase
2 = (L2): Corrente trifase
3 = (L3): Corrente trifase
4 = (N): conduttore neutro
verde/giallo = (PE): conduttore di terra
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.4 Infrastrutture nel luogo di installazione A partire dalla versione software 714.0 12/2020
196
4.4.4 Panoramica dei fusibili
4

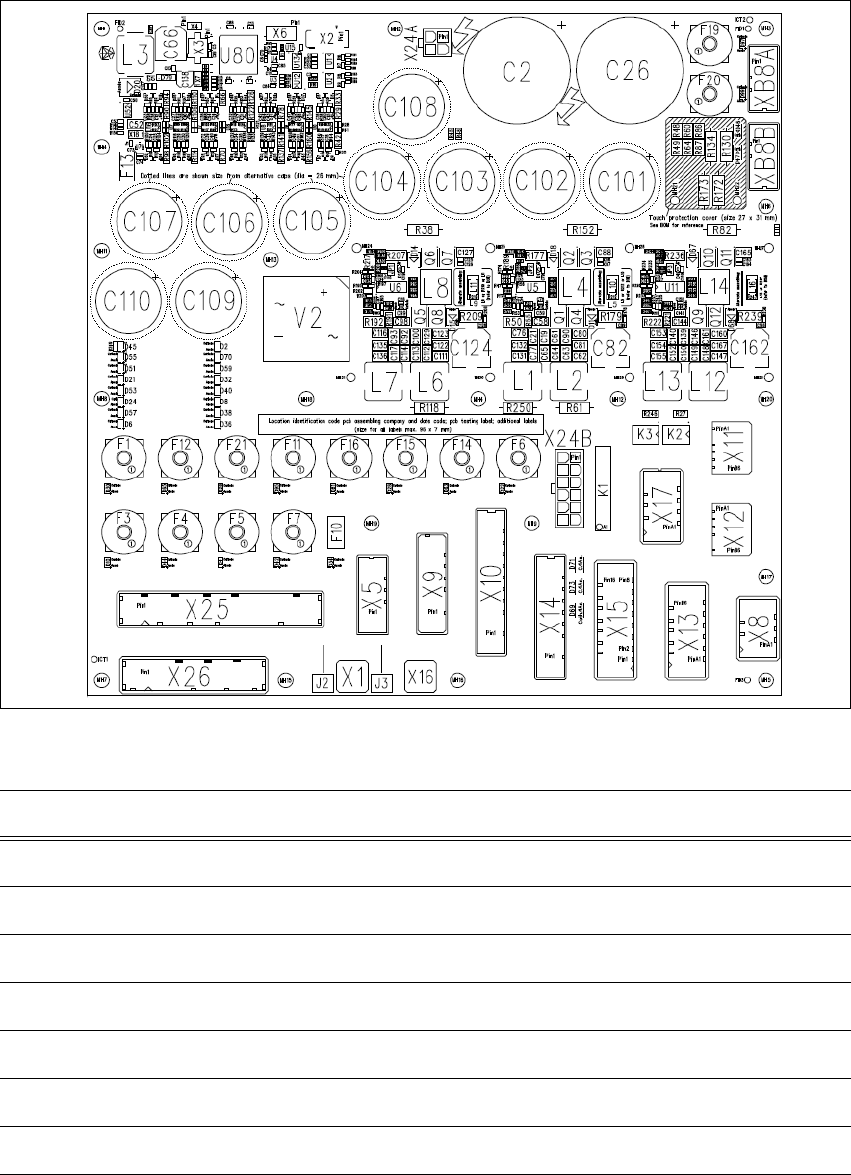

Fig. 4.4 - 6 Panoramica dei fusibili
4
Fusibile Componente Corrente Tensione [V]
F1 Shuttle 6,3 AT 42
F3 Shuttle & Option 6,3 AT 24
F4 Distributor 4,0 AT 24
F5 Monitor 1&2 /CIN 6,3 AT 24
F6 MGCU Supply 6,3 AT 42
F7 Conveyor control 6,3 AT 24
F10 Internal Polyfuse 24
