Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in eserc izio A partire dalla versione software 714.0 12/2020 4.5 Installazione della macchina per il montaggio di componenti 207 4.5.5.3 Spec ifica p er il tr…
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.5 Installazione della macchina per il montaggio di componenti A partire dalla versione software 714.0 12/2020
206
4.5.5.2 Punti di applicazione del transpallet sulla macchina per il montaggio di componenti
Con un transpallet è ammesso sollevare la macchina per il montaggio di componenti dai lati dei
posteggi, per piazzarla nella linea di produzione o per rimuoverla dalla stessa.
4

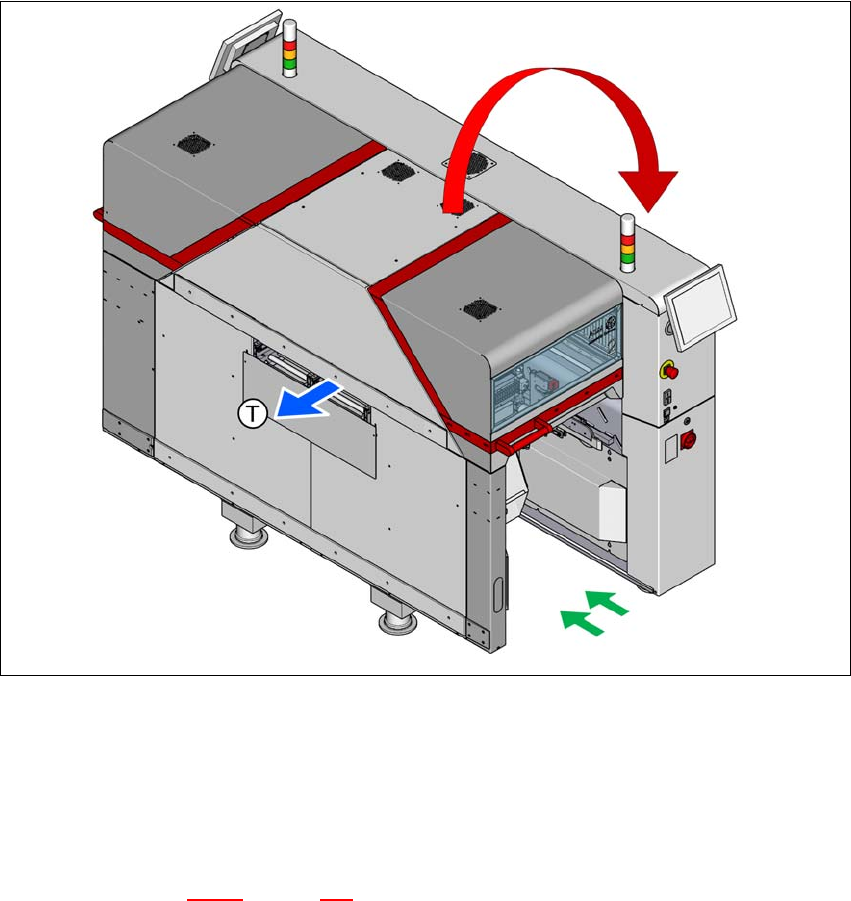

Fig. 4.5 - 4 Posizionamento o sollevamento della macchina dalla linea di produzione
(T) Direzione di convogliamento circuiti stampati
(1) Forche del transpallet
(2) Pericolo di ribaltamento dovuto a baricentro in posizione eccentrica.
Posizionare le forche del transpallet in corrispondenza del posteggio. Le alette di arresto
(pos. 2 nella fig. 4.5 - 3
, pagina 204) limitano la posizione delle forche in modo tale da com-
pensare il baricentro della macchina per il montaggio di componenti.
Aprire la forca a sufficienza in modo che questa tocchi le alette di arresto deputate a delimi-
tarne la posizione e in modo che i punti di appoggio della macchina per il montaggio di com-
ponenti siano centrati sulla forca.
Spingere la forca all'interno dell'area del posteggio in modo tale che la macchina per il mon-
taggio di componenti possa poggiare in maniera sicura sulla forca per tutta la sua lunghezza.
Posizionare la macchina per il montaggio di componenti nella linea di produzione.
(2)
(1)
Istruzioni per l'uso SIPLACE TX 4 Installazione e messa in esercizio
A partire dalla versione software 714.0 12/2020 4.5 Installazione della macchina per il montaggio di componenti
207
4.5.5.3 Specifica per il transpallet utilizzato per sollevare la macchina dai lati dei posteggi
Il transpallet deve compensare lo sbilanciamento del carico sulla forca e garantire una posizione
orizzontale sotto carico.
Se si desidera sollevare la macchina per il montaggio di componenti dai lati dei posteggi, utilizzare
un transpallet che risponde alle seguenti specifiche:
4
4
lunghezza della forche min. 1800 mm
portata min. 3000 kg
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE TX
4.5 Installazione della macchina per il montaggio di componenti A partire dalla versione software 714.0 12/2020
208
4.5.6 Impostazione dell'altezza di convogliamento e livellamento della macchina
per il montaggio di componenti
4.5.6.1 Altezze di convogliamento dei circuiti stampati della macchina per il montaggio di
componenti
È possibile impostare la macchina per il montaggio di componenti alle seguenti altezze di convo-
gliamento dei circuiti stampati:
900 mm ± 15 mm 4
930 mm ± 15 mm (altezza standard) 4
950 mm ± 15 mm (Altezza SMEMA) 4
4
4.5.6.2 Utensili e dispositivi ausiliari
Per la regolazione e l'impostazione dell'altezza della macchina per il montaggio dei componenti
sono necessari i seguenti utensili e mezzi ausiliari:
– Chiave dinamometrica 100 Nm - 400 Nm, n. art. 03122973-01
– Portapunte per cricchetto 800 mm, n. art. 03122976-01
– Cricchetto intercambiabile 34 pollici 14x18, n. art. 03122977-01
– Prolunga 1/2 pollice, n. art. 03080499-01
– 03122975-01 punta a esagono cavo apertura 19x85 mm 34 pollici, n. art. 03122975-01
– 03122979-01 UVEX cappello antinfortuni SHORT. Art. n. 03122979-01
– Cacciavite a esagono cavo - punta da 14
– Chiave fissa da 18 mm
– Livella a bolla della macchina (precisione 0,02 mm/m), n. art. 00353825-01
– Transpallet (per la specifica vedi 4.5.5.3 a pagina 207).
– Sistema di trasporto a cuscini d'aria: SIPLACE HSxx, art. n. 00119002-S01 (opzionale)
NOTA
L'altezza di convogliamento dei circuiti stampati è la distanza tra l'angolo superiore del
convogliatore di circuiti stampati e l'angolo inferiore dei piedi della macchina.
