5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE TX
5.8 Cambio del turno A partire dalla versione software 714.0 12/2020
252
5.8.2 Indicazioni di sicurezza per lo svuotamento del contenitore scarti cinghia
5

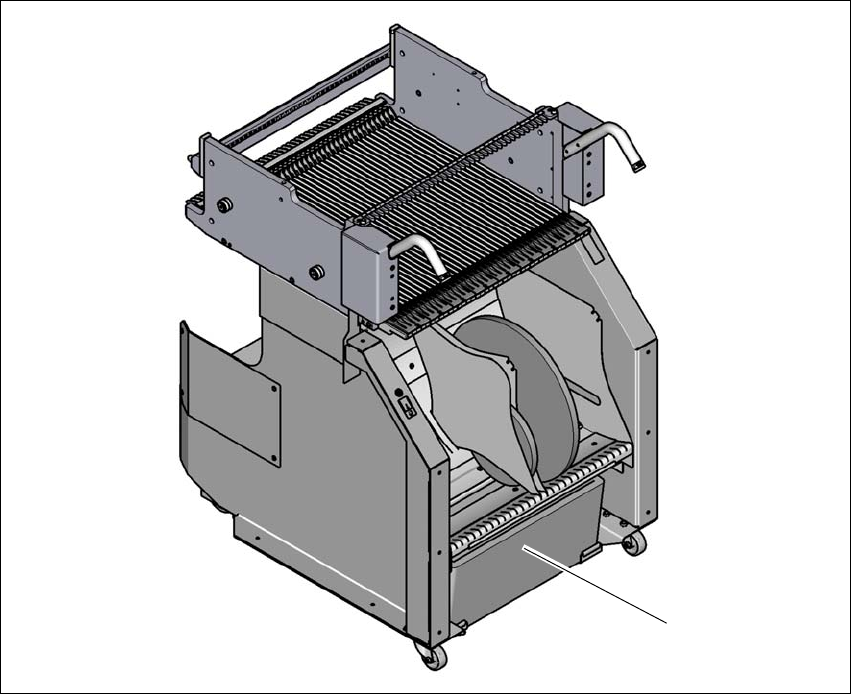

Fig. 5.8 - 1 Indicazioni di sicurezza per lo svuotamento del contenitore scarti cinghia
(1) Contenitore scarti cinghia
Il contenitore degli scarti della cinghia deve essere estratto dal carrello CO per lo svuotamento.
Durante questa opzione i pollici possono restare intrappolati.
Per evitare questo rischio afferrare il contenitore degli scarti della cinghia con le dita sul lato
inferiore.
(1)
Istruzioni per l'uso SIPLACE TX 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software 714.0 12/2020 5.9 Esecuzione della procedura di controllo
253
5.9 Esecuzione della procedura di controllo
5.9.1 Controllo dei moduli di alimentazione X
5

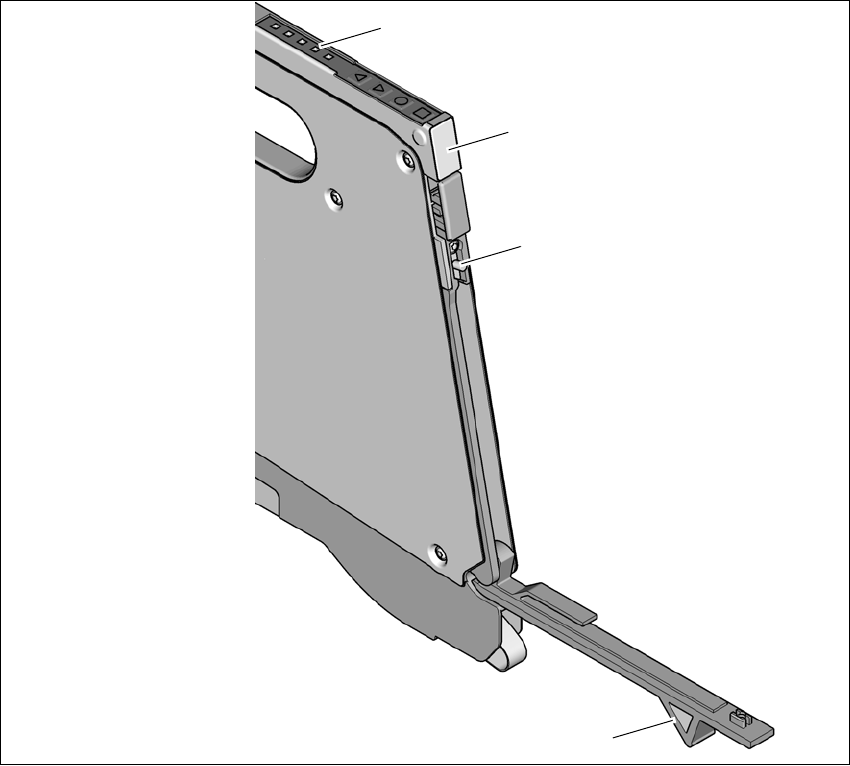

Fig. 5.9 - 1 Controllo dei moduli di alimentazione X
(1) Coperchio
(2) Coltello
(3) Spia di stato
(4) Indicatori LED
5
Controllare se è pieno il contenitore della pellicola del modulo di alimentazione X della cin-
ghia.
Aprire il coperchio (pos. 1). Estrarre la pellicola e tagliarla con il coltello (pos. 2).
(1)
(2)
(3)
(4)
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE TX
5.9 Esecuzione della procedura di controllo A partire dalla versione software 714.0 12/2020
254
5
Controllare la spia di stato a più colori (pos. 3 di fig. 5.9 - 1, pagina 253).
– Se è verde, il modulo di alimentazione è pronto all'esercizio.
– Se è arancione, verrà segnalato un messaggio di avvertimento. I LED si accendono cor-
rispondentemente.
– Se la spia di stato è rossa, si è verificato un malfunzionamento. I LED si accendono cor-
rispondentemente.
Un riepilogo delle indicazioni di stato e degli indicatori LED sul pannello di comando degli
Smart Feeder è riportato nella sezione 5.11
, pagina 265. 5
Se la spia di stato è spenta, queste ne sono le possibili cause: 5
– il modulo di alimentazione non è nell'allestimento corrente.
– Il modulo di alimentazione è difettoso.
– Il modulo di alimentazione è disattivato (ad es. a causa di una diminuzione improvvisa
dell'aria compressa).
5.9.2 Giunzione tempestiva delle cinghie
5
5.9.3 Controllo dei supporti CST
Verificare la posizione delle spine magnetiche di sostegno dei CST sul tavolo di solleva-
mento:
– Verificare che i sostegni dei CST non vadano a collidere con i componenti montati sul
lato inferiore del circuito stampato.
– Verificare inoltre che i sostegni dei CST non vadano a collidere con i le spalle del convo-
gliatore CST.
– Utilizzare esclusivamente i sostegni per CST descritti nella sezione 6.8
, pagina 306.
ATTENZIONE
Problemi nell'asportare la pellicola di rivestimento!
Se la pellicola si strappa può essere difficile asportarla.
NOTA
Giunzione troppo ritardata delle cinghie
Una giunzione troppo ritardata delle cinghie comporta dei fermo macchina eccessivi
Giuntare le cinghie in tempo utile affinché i moduli di alimentazione non siano mai
vuoti.
NOTA
Giunzione troppo anticipata delle cinghie
Se si effettua troppo presto la giunzione della vecchia cinghia sul nuovo rullo può succe-
dere che il nuovo rullo si riempia troppo; in tal caso la cinghia potrebbe scivolare e resta-
re impigliata. Si avrebbero quindi errori di prelievo e tempi di fermo macchina elevati.
