1 Introduzione Istruzioni per l'uso SIPLACE TX 1.4 SIPLACE TX m A partire dalla versione software 714.0 12/2020 26 1.4.3 T ooling sotto vuoto sulla SIPLACE TX m 1 Fig. 1.4 - 1 T ooling sotto vuoto sulla SIPLACE TX m…
Istruzioni per l'uso SIPLACE TX 1 Introduzione
A partire dalla versione software 714.0 12/2020 1.4 SIPLACE TX m
25
1
Massima precisione 1
Per ottenere la massima precisione di montaggio le macchine per il montaggio di componenti
SIPLACE TX m sono dotate di scale di riferimento ad alta risoluzione in vetroceramica sugli assi
principali e di teste C&P20 M3 oppure CPP M. Inoltre sono equipaggiate con un convogliamento
CST estremamente rigido e una barra delle mire aggiuntiva.
1.4.2 Configurazioni delle teste di montaggio
1
NOTA
Posizione del tavolo "max inserimento" nella SIPLACE TX2i m
Le posizioni dei tavoli delle SIPLACE TX2i m sono ancora più incassate rispetto alla po-
sizione "interna" della SIPLACE TX2 m.
Macchina
per il
montaggio
di
componenti
Testa di montaggio Videocamere standard Opzioni
SIPLACE
TX2i m
C&P20 M3 / C&P20 M3 – Videocamera CO, tipo
48
– Videocamera CO, tipo 49
SIPLACE
TX2i m 4 mm
C&P20 M3 / C&P20 M3 – Videocamera CO, tipo
48
– Videocamera CO, tipo 49
SIPLACE
TX2 m
C&P20 M3 / C&P20 M3 – Videocamera CO, tipo
48
– Videocamera CO, tipo 49
CPP M / CPP M – Videocamera CO, tipo
45
– Videocamera CO, tipo 30
C&P20 M3 / CPP M – Videocamera CO, tipo
48
– Videocamera CO, tipo
45
– Videocamera CO, tipo 49
– Videocamera CO, tipo 30
1 Introduzione Istruzioni per l'uso SIPLACE TX
1.4 SIPLACE TX m A partire dalla versione software 714.0 12/2020
26
1.4.3 Tooling sotto vuoto sulla SIPLACE TX m
1

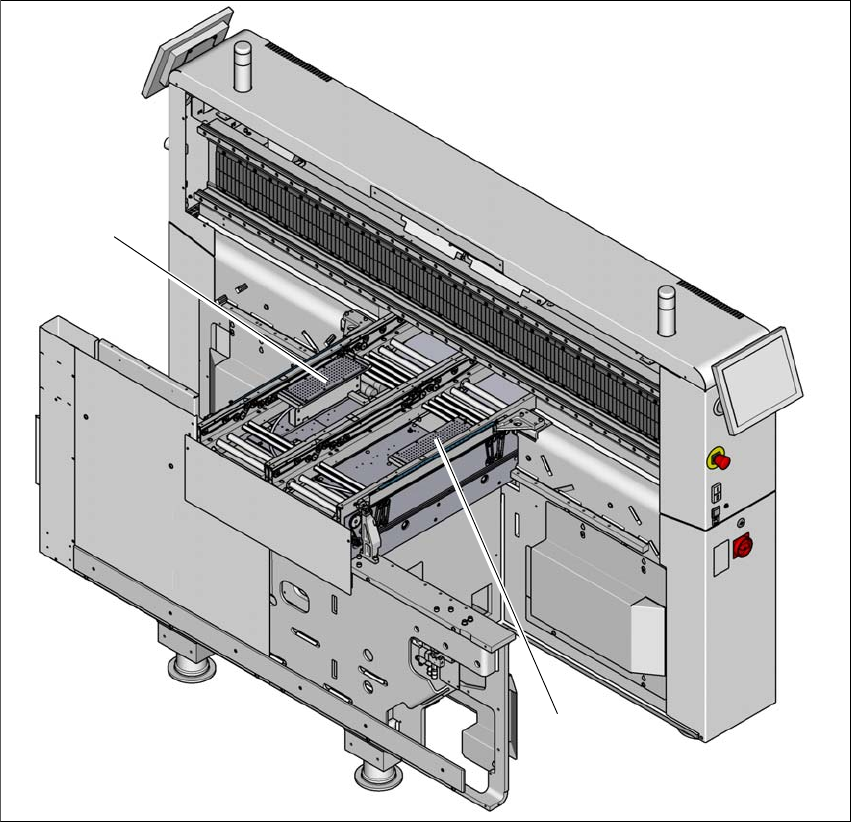

Fig. 1.4 - 1 Tooling sotto vuoto sulla SIPLACE TX m - panoramica
(1) Tooling sottovuoto sul posteggio 1
(2) Tooling sottovuoto sul posteggio 2
(2)
(1)
Istruzioni per l'uso SIPLACE TX 1 Introduzione
A partire dalla versione software 714.0 12/2020 1.4 SIPLACE TX m
27
1
Fig. 1.4 - 2 Tooling sottovuoto con striscia delle mire aggiuntiva sul convogliatore doppio
(1) Barra delle mire aggiuntiva per la traccia 1 in direzione X
(2) Tooling sottovuoto sulla traccia 1
(3) Tooling sottovuoto sulla traccia 2
(4) Barra delle mire aggiuntiva per la traccia 2 in direzione X
(5) Fissaggio della barra delle mire aggiuntiva sul montate della macchina
(6) Barra delle mire sul tooling sottovuoto in direzione Y
(2)
(4)
(3)
(1)
(5)
(5)
(T2)
(T1)
(6)
(6)
(6)
(6)
