Istruzioni per l'uso SIPLACE TX 5 Esecuzione di compiti sulla ma cchina per il montaggio di componenti A partire dalla versione software 714.0 12/2020 5.10 Allestimento dei moduli di alimentazione 261 5.10.4 Inserim…
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE TX
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software 714.0 12/2020
260
Spingere accuratamente in avanti il modulo di alimentazione finché la spina di centraggio "an-
teriore" (pos. 4 nella fig. 5.10 - 3
, pagina 259) scivolerà nel foro di centraggio (pos. 6 nella fig.
5.10 - 3
, pagina 259).
Fare attenzione alla spina di centraggio "posteriore" (pos. 3 nella fig. 5.10 - 3, pagina 259) del
modulo di alimentazione. Deve scivolare facilmente nella cavità (pos. 5) del listello di centrag-
gio, in caso contrario il
modulo di alimentazione non è in posizione verticale sul tavolo CO o non è stato posizionato
correttamente sul profilo guida (pos. 8 nella fig. 5.10 - 3
, pagina 259).
Nella posizione di arresto del modulo di alimentazione, il dente di bloccaggio (pos. 7 nella fig.
5.10 - 3
, pagina 259) si innesta nell'apposito rullo del modulo di alimentazione. Se si è dimen-
ticato di innestare in posizione il pistoncino di rimozione (pos. 1 nella fig. 5.10 - 2
, pagina 258),
dopo alcuni secondi diventerà rossa la spia di stato del pannello di comando del modulo di
alimentazione.
Innestare in posizione il pistoncino di rimozione (pos. 1 nella fig. 5.10 - 2, pagina 258). La spia
di stato del modulo di alimentazione è verde e il modulo di alimentazione è pronto al funzio-
namento.
Istruzioni per l'uso SIPLACE TX 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software 714.0 12/2020 5.10 Allestimento dei moduli di alimentazione
261
5.10.4 Inserimento della cinghia dei componenti nel modulo di alimentazione X
5.10.4.1 Controllo del modulo di alimentazione X della cinghia
Quando s'inserisce la cinghia nel modulo di alimentazione controllare innanzitutto se ci sono
componenti nell'area della finestra di prelievo (pos. 2 nella fig. 5.10 - 5
, pagina 263).
Eliminare in ogni caso componenti eventualmente presenti perché possono verificarsi guasti.
5.10.4.2 Preparazione della cinghia CO per l'inserimento
Controllare che la cinghia sia rifilata di netto.
Se i fori di trasporto sono sfrangiati o piegati, tagliare via questa parte della cinghia.
Accertarsi inoltre che nessuna striscia adesiva sia attaccata alla pellicola di rivestimento.
Estrarre dalla cinghia circa 30 cm di pellicola di rivestimento se in questo modo non si libe-
rano componenti.
5
Accorciare di 3 cm la cinghia con le tasche CO ora libere.
Eliminare i componenti dalle tasche aperte della cinghia.
Avvolgere la pellicola di rivestimento sul bordo anteriore della cinghia lungo il suo tratto infe-
riore.
NOTA
Evitare la perdita di componenti
Se non è disponibile sufficiente pellicola di rivestimento, utilizzare l'inseritore di cin-
ghia SMD:
per la cinghia da 8 mm: n. articolo 00355265-xx 5
per la cinghia da 12 mm: n. articolo 00356342-xx 5
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE TX
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software 714.0 12/2020
262
5.10.4.3 Inserimento della cinghia nel modulo di alimentazione X
5

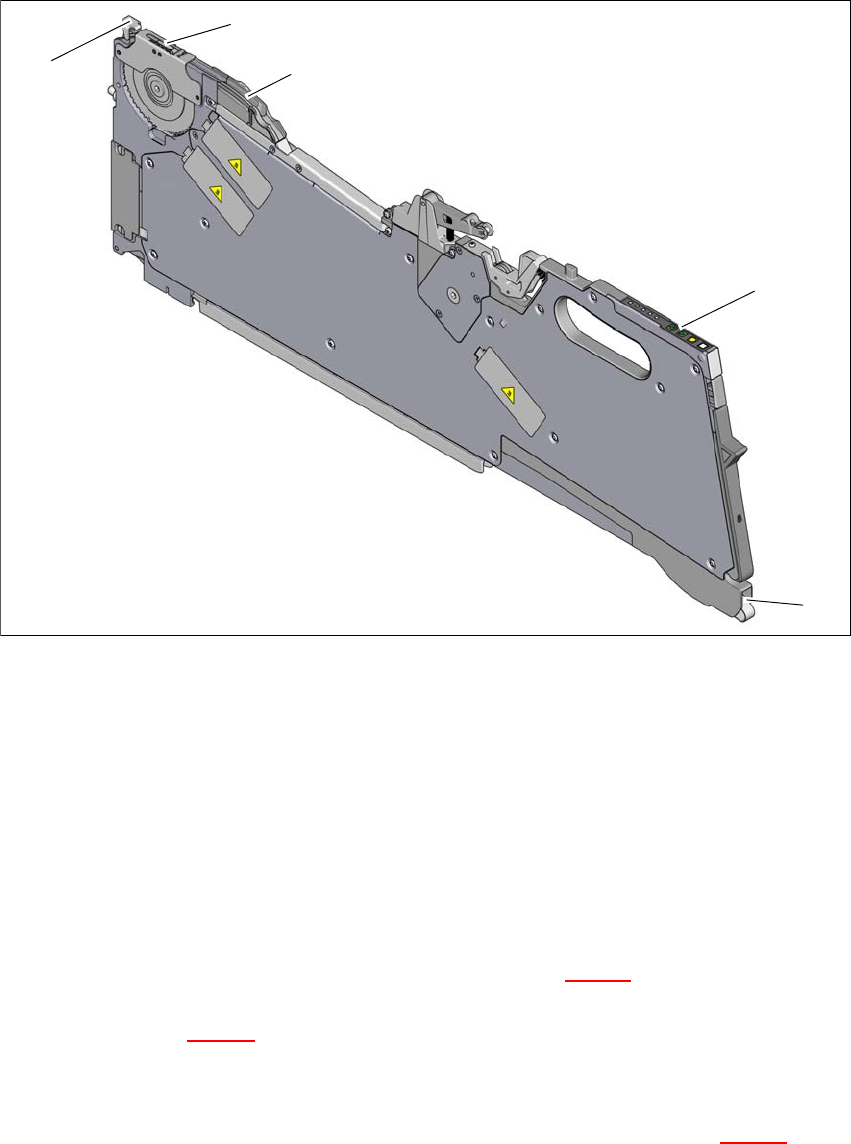

Fig. 5.10 - 4 Inserire la cinghia dei componenti
(1) Apertura di ingresso del canale di guida della cinghia
(2) Pannello di comando
(3) Apertura di uscita del canale della guida
(4) Finestra di prelievo
(5) Leva per sollevare la finestra di prelievo
5
Tenere la cinghia in modo che i fori di trasporto (visti in direzione di trascinamento) si trovino
sul lato sinistro.
Spingere la cinghia nell'apertura di ingresso (pos. 1 nella fig. 5.10 - 4) del canale di guida della
cinghia e farla procedere finché la cinghia non fuoriesce dall'apertura di uscita della cinghia
(pos. 3 nella fig. 5.10 - 4
).
Fare uscire la cinghia verso l'alto e rivoltare la pellicola di rivestimento sul tratto superiore
della cinghia.
Fare passare l'inizio della cinghia sotto la finestra di prelievo (pos. 2 nella fig. 5.10 - 5) e pro-
seguire finché la cinghia non batte sulla ruota a perni.
(1)
(2)
(3)
(4)
(5)
