Istruzioni per l'uso SIPLACE TX 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software 714.0 12/2020 5.14 Aggancio e sgancio del carrello CO
271
5.14 Aggancio e sgancio del carrello CO
5.14.1 Indicazioni di sicurezza per l'aggancio e sgancio del carrello CO
Attenersi anche alle indicazioni di sicurezza riportate nella sezione 2.4.10, pagina 79.
5
5
Su ogni posteggio (1 e 2) si trova un tasto. La procedura di sicurezza per il cambio di carrello CO
prevede che l'operatore prema questo pulsante, sul rispettivo posteggio della macchina per il
montaggio di componenti, per poter effettuare l'aggancio o lo sgancio del carrello CO.
AVVERTENZA
Pericolo di schiacciamento!
Durante l'aggancio e lo sgancio del carrello CO sussiste il pericolo di schiacciamento.
Agganciare e sganciare il carrello CO sempre da solo.
Durante le operazioni di aggancio e sgancio verificare che parti del corpo non si tro-
vino sulla traiettoria di spostamento del carrello CO.
NOTA
L'aggancio è possibile solo con le cappe chiuse
Quindi chiudere le cappe.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE TX
5.14 Aggancio e sgancio del carrello CO A partire dalla versione software 714.0 12/2020
272
5

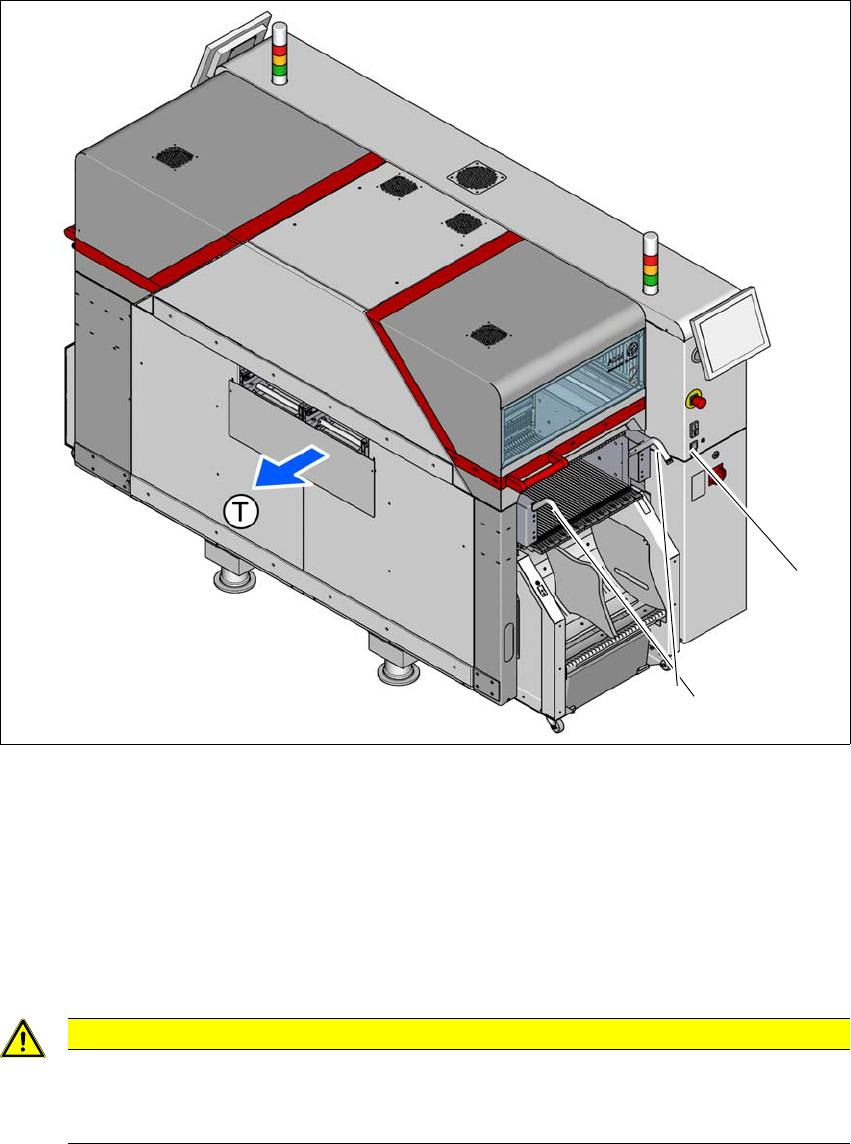

Fig. 5.14 - 1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO (esempio: posteggio 2)
(1) Pulsante per l'aggancio e lo sgancio del carrello CO, posteggio 2
(2) Maniglie
(T) Direzione di convogliamento dei circuiti stampati
5.14.2 Aggancio del carrello CO
5
(1)
(2)
ATTENZIONE
Inserimento del carrello CO!
All'inserimento del carrello CO nelle macchine per il montaggio di componenti assi-
curarsi che non urtino contro ostacoli con i denti di bloccaggio.
Istruzioni per l'uso SIPLACE TX 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software 714.0 12/2020 5.14 Aggancio e sgancio del carrello CO
273
5
5
Spingere con cautela il carrello CO nella macchina fino a raggiungere la battuta di arresto.
Tenere premuto il pulsante del posteggio fino a quando il carrello CO non si è completamente
agganciato.
5.14.3 Indicazioni di sicurezza per muovere il carrello CO
5
Afferrare sempre il carrello CO per i due manici con entrambe le mani se si desidera spo-
starlo.
Ricordare che un carrello CO pieno di moduli di alimentazione X può rovesciarsi lateralmente
o in avanti, a partire da un'inclinazione di circa 20°.
Accertarsi che la superficie sulla quale si muove il carrello abbia in ogni caso un'inclinazione
notevolmente più ridotta.
Fare attenzione a non collidere con gli ostacoli. A forte velocità, il carrello potrebbe rove-
sciarsi in avanti.
5.14.4 Sgancio del carrello CO
Commutare il sistema di comando su "Off".
Tenere premuto il tasto del posteggio della macchina per il montaggio di componenti fino a
quando il carrello CO non si sgancia.
Afferrare le maniglie con entrambe le mani per estrarre il carrello CO dalla macchina per il
montaggio di componenti.
NOTA
Taglio a raso delle cinghie
Se non si rifilano a raso le cinghie sul lato frontale del modulo di alimentazione X, le cin-
ghie svuotate non terminano nella canalina dei vuoti.
Tagliare le cinghie a filo prima di agganciare il carrello CO.
ATTENZIONE
Posizione della testa di montaggio!
Controllare che la testa di montaggio si trovi fuori dall'area di traslazione del carrello CO.
AVVERTENZA
Prevenzione infortuni!
Per evitare infortuni, rispettare assolutamente le seguenti regole quando si muove il car-
rello CO.
