6 Estensioni della stazione Istruzioni per l'uso SIPLACE TX
6.1 Scambiatore di pipette A partire dalla versione software 714.0 12/2020
292
6.1.4.3 Esempio di configurazione con SIPLACE TwinStar
Nel posteggio 1 può essere installato uno scambiatore di pipette con otto caricatori per la testa
TwinStar (pos. 1 nella fig. 6.1 - 12
, pagina 292).
6

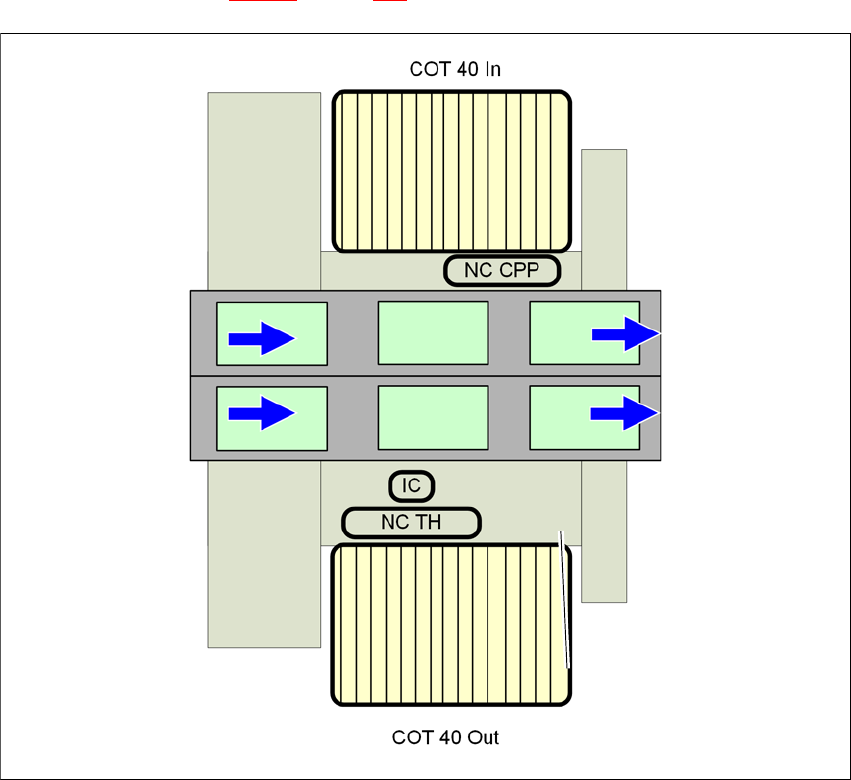

Fig. 6.1 - 12 Posizione dello scambiatore di pipette per la SIPLACE TwinStar - esempio di configurazione: SIPLACE
TX2
6
NC CPP
Scambiatore di pipette per CPP con 4 caricatori
COT 40 In
Carrello CO nella posizione interna
COT 40 Out
Carrello CO nella posizione esterna
IC
Videocamera fissa
NC TH
Scambiatore di pipette TwinStar
Istruzioni per l'uso SIPLACE TX 6 Estensioni della stazione
A partire dalla versione software 714.0 12/2020 6.1 Scambiatore di pipette
293
6.1.4.4 Montaggio
Lo scambiatore di pipette è fissato al dispositivo di inserimento del carrello CO.
6
Fig. 6.1 - 13 Posizione di montaggio
(1) Foro di marcatura
(2) Lato dell'operatore
(3) La freccia è rivolta verso la direzione di convogliamento CST
Posizionare lo scambiatore di pipette in modo tale che il foro di marcatura (pos. 1) sia a sini-
stra visto dal lato dell'operatore.
6.1.4.5 Pipette speciali
Le macchine per il montaggio di componenti SIPLACE processano componenti della gamma
SMD standard.
ASM progetta continuamente pipette speciali.
Le pipette speciali sono disponibili per tutte le teste di montaggio, per poter gestire ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi di allestimento associati al cambio prodotto.
Per la produzione di caricatori speciali e pinze rivolgersi alla ASM.
(1)
(2)
(3)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE TX
6.1 Scambiatore di pipette A partire dalla versione software 714.0 12/2020
294
6.1.5 Contenitore scarti e stazione pipette
6
Fig. 6.1 - 14 Contenitore scarti e stazione pipette (esempio con scambiatore di pipette SIPLACE SpeedStar C&P20
P2)
(1) Contenitore scarti
(2) Stazione pipette
(1)
(2)
