Istruzioni per l'uso SIPLACE TX 6 Estensioni della stazione A partire dalla versione software 714.0 12/2020 6.1 Scambiatore d i pipette 295 6.1.5.1 Contenitore scarti e st azione pipette, TH/CPP (opzionale ) N. arti…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE TX
6.1 Scambiatore di pipette A partire dalla versione software 714.0 12/2020
294
6.1.5 Contenitore scarti e stazione pipette
6

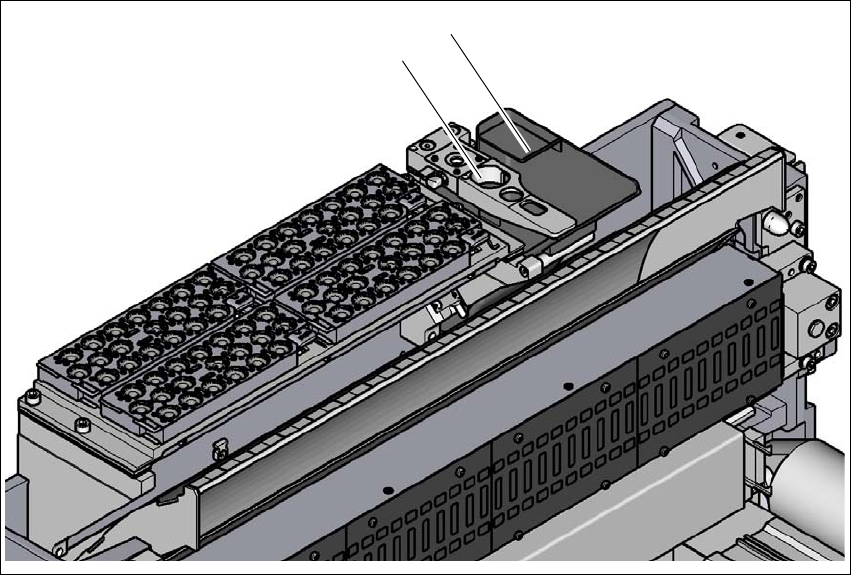

Fig. 6.1 - 14 Contenitore scarti e stazione pipette (esempio con scambiatore di pipette SIPLACE SpeedStar C&P20
P2)
(1) Contenitore scarti
(2) Stazione pipette
(1)
(2)
Istruzioni per l'uso SIPLACE TX 6 Estensioni della stazione
A partire dalla versione software 714.0 12/2020 6.1 Scambiatore di pipette
295
6.1.5.1 Contenitore scarti e stazione pipette, TH/CPP (opzionale)
N. articolo. 03112806 Contenitore scarti e stazione pipette, TH/CPP
Per la SIPLACE TwinStar e la SIPLACE CPP con videocamera fissa è possibile installare un con-
tenitore per gli scarti dei CO. posizionato vicino al modulo Vision finepitch.
6

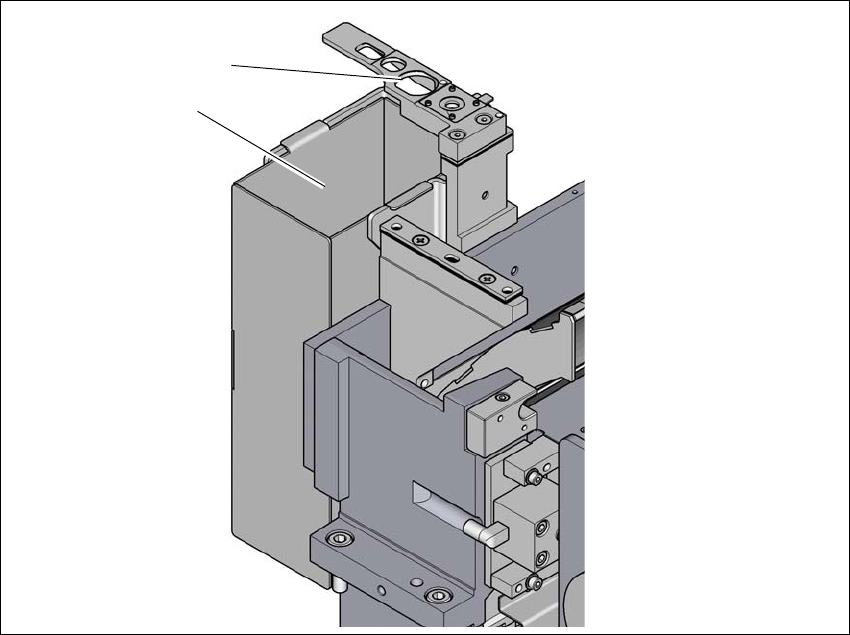

Fig. 6.1 - 15 Contenitore scarti e stazione pipette TH/CPP
(1) Contenitore scarti
(2) Stazione pipette
(1)
(2)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE TX
6.2 Reject Plate A partire dalla versione software 714.0 12/2020
296
6.2 Reject Plate
N. articolo. 03117664-xx Component Deposit (Reject Plate)
Se il sistema Vision System rileva dei componenti difettosi, questi vengono depositati nel Reject
Plate. L'operatore può quindi raccogliere li i componenti difettosi.
6

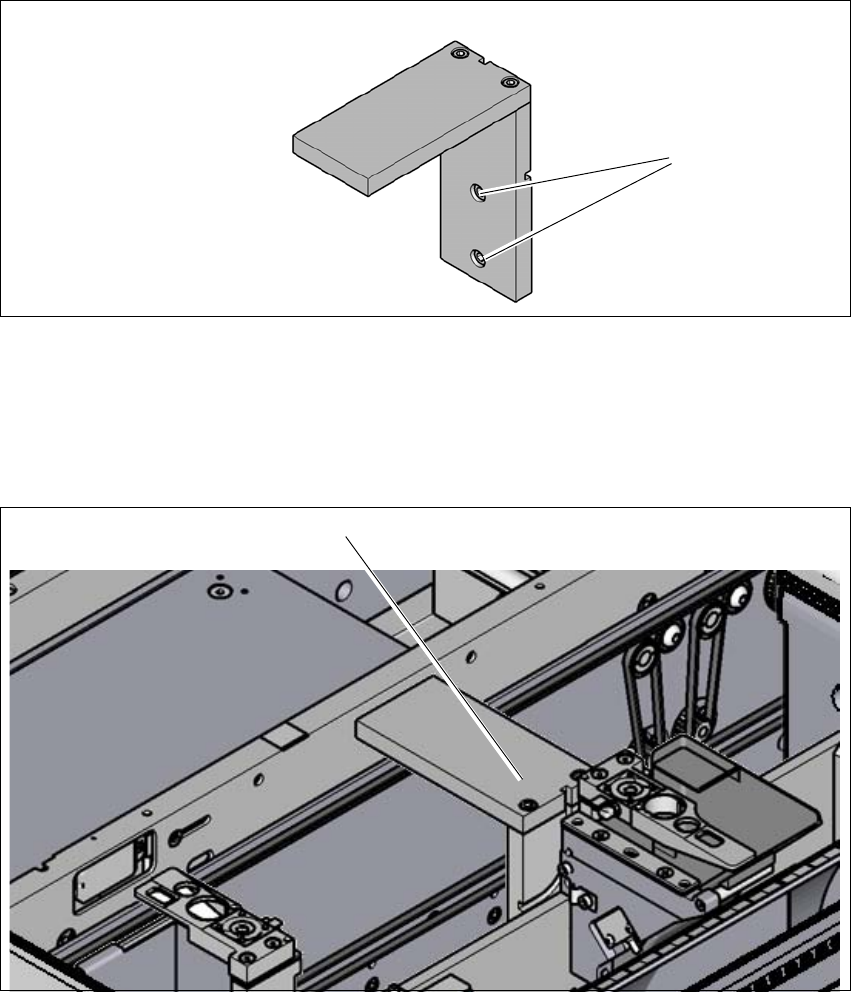

Fig. 6.2 - 1 Component Deposit (Reject Plate)
(1) Viti di fissaggio
6.2.1 Posizione di montaggio
6
Fig. 6.2 - 2 Reject Plate - posizione di montaggio
(1) Posizione di montaggio nella macchina per il montaggio di componenti
(1)
(1)
