6 Estensioni della stazione Istruzioni per l'uso SIPLACE TX 6.6 Videocamere fisse A partire dalla versione software 714.0 12/ 2020 304 6.6.2 Videocamera CO fissa P&P , tipo 33 GigE N. articolo. 005881 00-xx Vide…
Istruzioni per l'uso SIPLACE TX 6 Estensioni della stazione
A partire dalla versione software 714.0 12/2020 6.6 Videocamere fisse
303
6.6.1.2 Dati tecnici
6
Dimensioni CO da 0,2 mm x 0,2 mm fino a 16 mm x 16 mm con misurazione semplice
del componente
Gamma CO Da 0402 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Largh. min. piedini 0,1 mm
Min. reticolo sfere (ball
grid)
0,14 mm
Diametro ball min. 0,08 mm
Campo visivo 19,4 mm x 19,4 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE TX
6.6 Videocamere fisse A partire dalla versione software 714.0 12/2020
304
6.6.2 Videocamera CO fissa P&P, tipo 33 GigE
N. articolo. 00588100-xx Videocamera fissa per la testa CPP, tipo 33 GigE
6

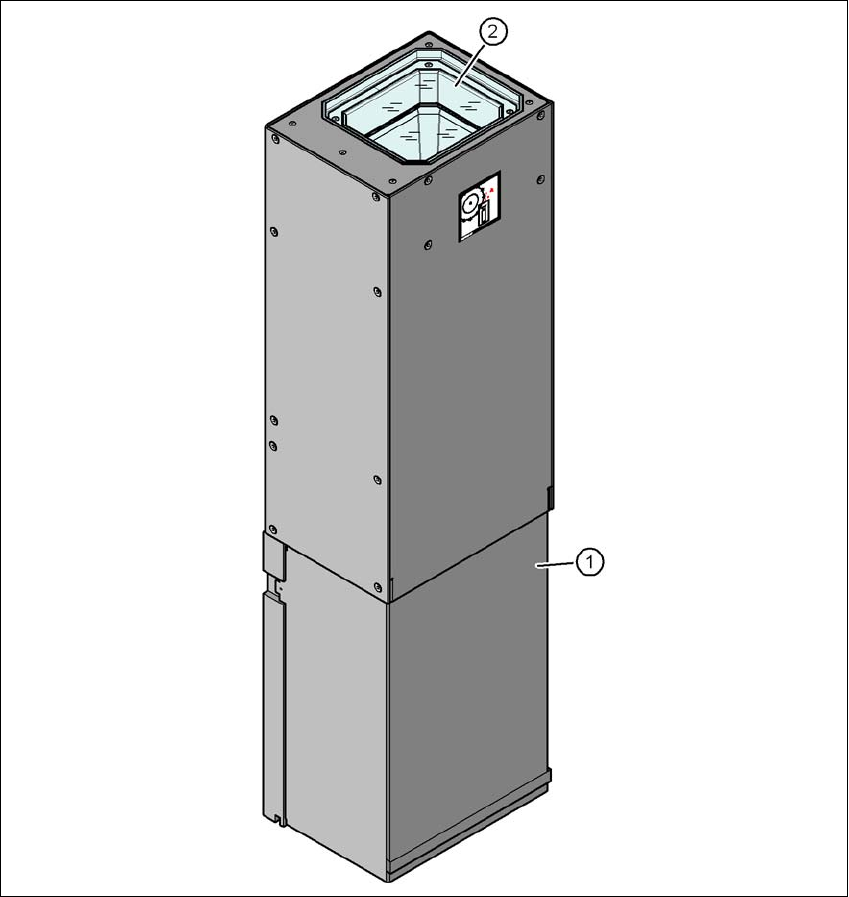

Fig. 6.6 - 2 Struttura della videocamera CO fissa P&P, tipo 33 GigE
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra in vetro - al di sotto: sistema di illuminazione e sistema ottico
Istruzioni per l'uso SIPLACE TX 6 Estensioni della stazione
A partire dalla versione software 714.0 12/2020 6.7 IPC-HERMES-9852
305
6.6.2.1 Indicazioni di sicurezza
6
6.6.2.2 Dati tecnici
6
6.7 IPC-HERMES-9852
IPC-HERMES-9852 è un protocollo di comunicazione per linee SMT e può sostituire l'interfaccia
IPC SMEMA. Con questo protocollo è possibile trasmettere più informazioni rispetto all'interfaccia
IPC SMEMA.
Ad esempio:
– ID univoche di CST
– Codici a barre
– Velocità dei nastri trasportatori
– Larghezza e lunghezza dei circuiti stampati
– Spessore dei circuiti stampati
– Altezza di attraversamento
–Peso
Tutte queste informazioni possono essere trasmesse lungo tutta la linea senza interruzione.
La descrizione dettagliata è disponibile nel manuale dell'amministratore IPC-HERMES-9852, n.
articolo [00198615-xx].
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar, la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar.
Cambiando testa di montaggio, da TwinStar a CPP SIPLACE, la videocamera CO
fissa deve essere installata nella posizione inferiore.
Dimensioni CO da 0,5 mm x 0,5 mm fino a 55 mm x 45 mm
Gamma CO 0402, MELF, SO, PLCC, QFP, condensatori elettrolitici, BGA
Reticolo min. piedini 0,3 mm
Largh. min. piedini 0,15 mm
Min. reticolo sfere (ball grid) 0,35 mm
Diametro ball min. 0,2 mm
Campo visivo 65 mm x 50 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
