Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio
A partire dalla versione software 714.0 12/2020 2.2 Cartelli di avviso
43
2.2.1 Cartelli di avviso sulla macchina per il montaggio di componenti (cartelli
standard)

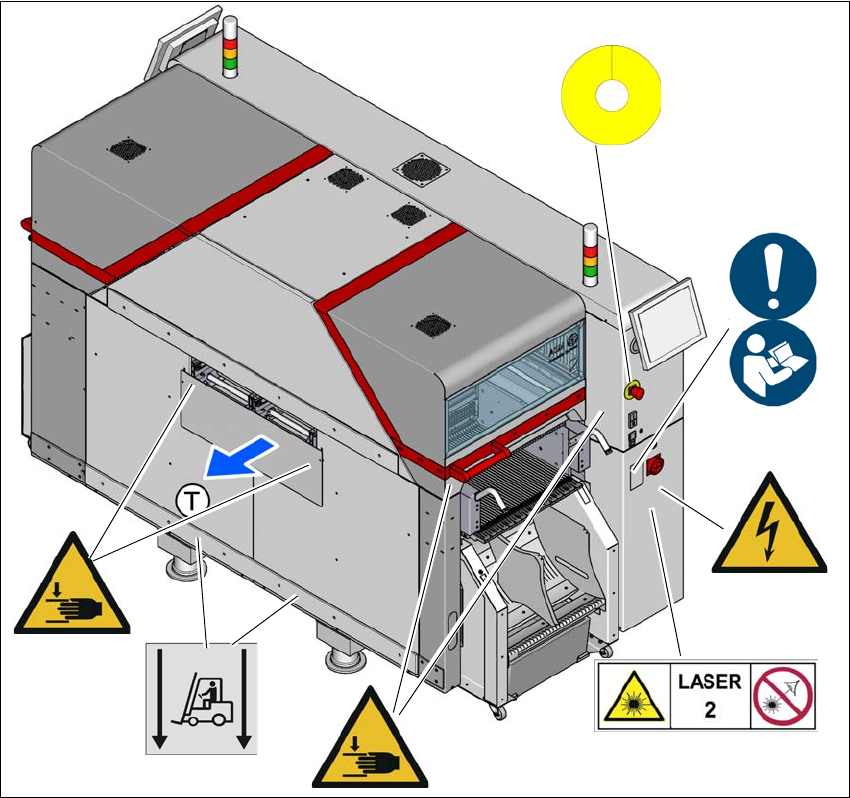

Fig. 2.2 - 1 Cartelli di avviso - posteggio 2 (cartelli standard)
(1) Avvertenza - applicare in questo punto i veicoli per la movimentazione interna (transpallet e
carrelli elevatori a forche)
Pos. M 002, n. articolo 03155798-01
Pos. W 024, n. articolo 03155346-01
Pos. W 210, n. articolo 03233439-01
Pos. W 012, n. articolo 03155378-01
Pos. W laser classe 2, art. n. 03155298-01
(T) Direzione di convogliamento dei circuiti stampati
W 024
W 210
W 024
M 002
W 012
(1)
W laser classe 2
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE TX
2.2 Cartelli di avviso A partire dalla versione software 714.0 12/2020
44
Fig. 2.2 - 2 Cartelli di avviso - posteggio 1 (cartelli standard)
Pos. 006, n. articolo - 03155631-01
Pos. W 024, n. articolo 03155346-01
Pos. W 012, n. articolo 03155378-01
Pos. W 210, n. articolo 03233439-01
(T) Direzione di convogliamento dei circuiti stampati
W 210
W 012
P 006
W 024
W 024
Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio
A partire dalla versione software 714.0 12/2020 2.2 Cartelli di avviso
45

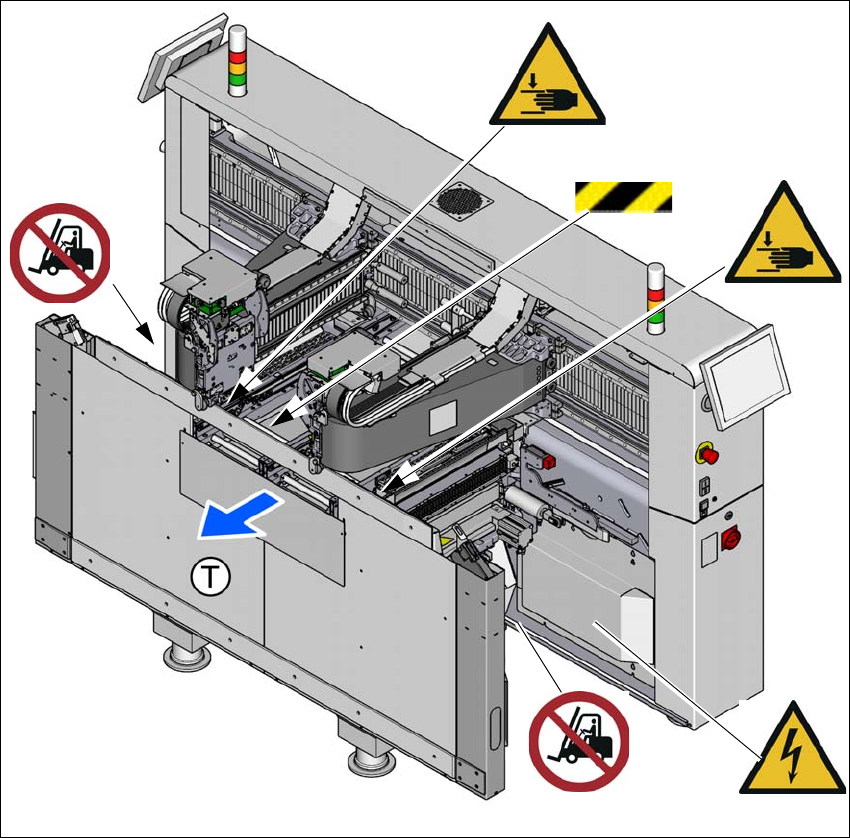

Fig. 2.2 - 3 Cartelli di avviso nella macchina per il montaggio di componenti, cartelli standard (esempio: SIPLACE
TX2i)
(1) Nastro di avvertenza all'interno, in corrispondenza del riparo per impedire l'accesso con le
mani
Pos. P 006, n. articolo - 03155631-01
Pos. W 024, n. articolo 03155346-01
Pos. W 012, n. articolo 03155378-01
(T) Direzione di convogliamento
I cartelli di avviso W 024 sono apposti sul lato interno del rivestimento in metallo.
Il nastro di avvertenza è applicato sul lato interno, in corrispondenza del riparo per impedire l'ac-
cesso con le mani.
1
W 024
W 012
P 006
P 006
W 024
