Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio A partire dalla versione software 714.0 12/2020 2.2 Cartelli di a vviso 47 Fig. 2.2 - 5 Cartelli di avviso (c artelli per la Cin a) - posteggio 1 Pos. P 006, …
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE TX
2.2 Cartelli di avviso A partire dalla versione software 714.0 12/2020
46

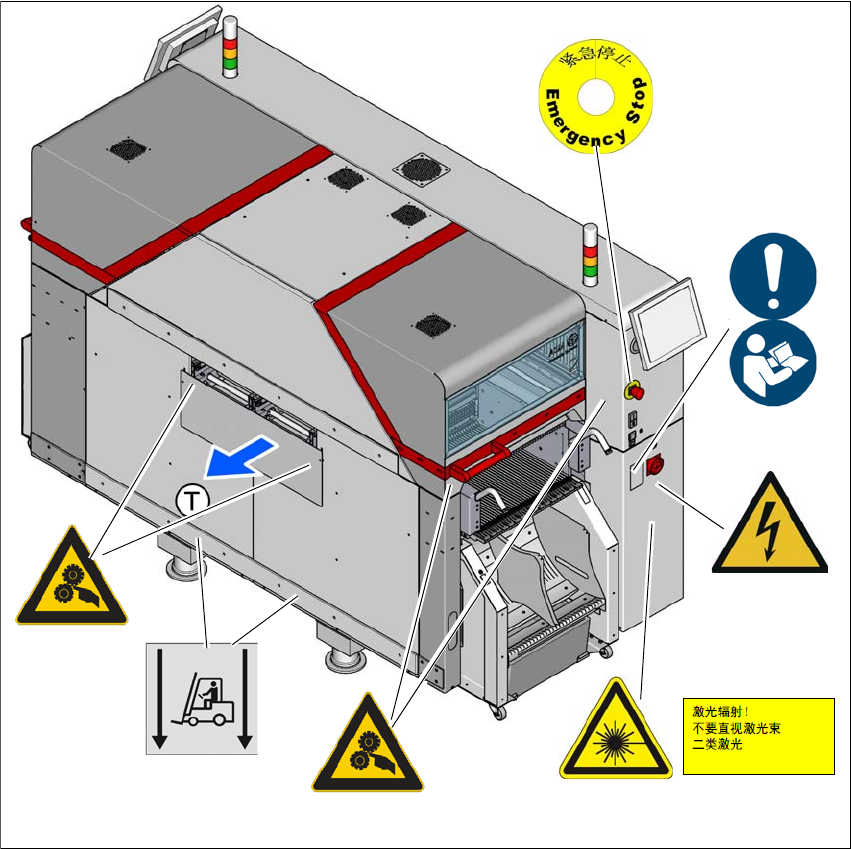

2.2.2 Cartelli di avviso sulla macchina per il montaggio di componenti (cartelli per
la Cina)
Fig. 2.2 - 4 Cartelli di avviso (cartelli per la Cina) - posteggio 2
(1) Avvertenza - applicare in questo punto i veicoli per la movimentazione interna (transpallet e
carrelli elevatori a forche)
Pos. M 002, n. articolo 03155798-01
Pos. W 204-CN, n. articolo 03149290-01
Pos. W 209-CN, n. articolo 03149080 -01
Pos. W 012, n. articolo 03155378-01
Pos. W 004-CN, n. articolo 03155348-01
(2) Cartello con testo laser, n. articolo 03155432-01
(T) Direzione di convogliamento dei circuiti stampati
W 204-CN
W 209-CN
M 002
W 012
(1)
W 004-CN
W 204-CN
(2)
Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio
A partire dalla versione software 714.0 12/2020 2.2 Cartelli di avviso
47

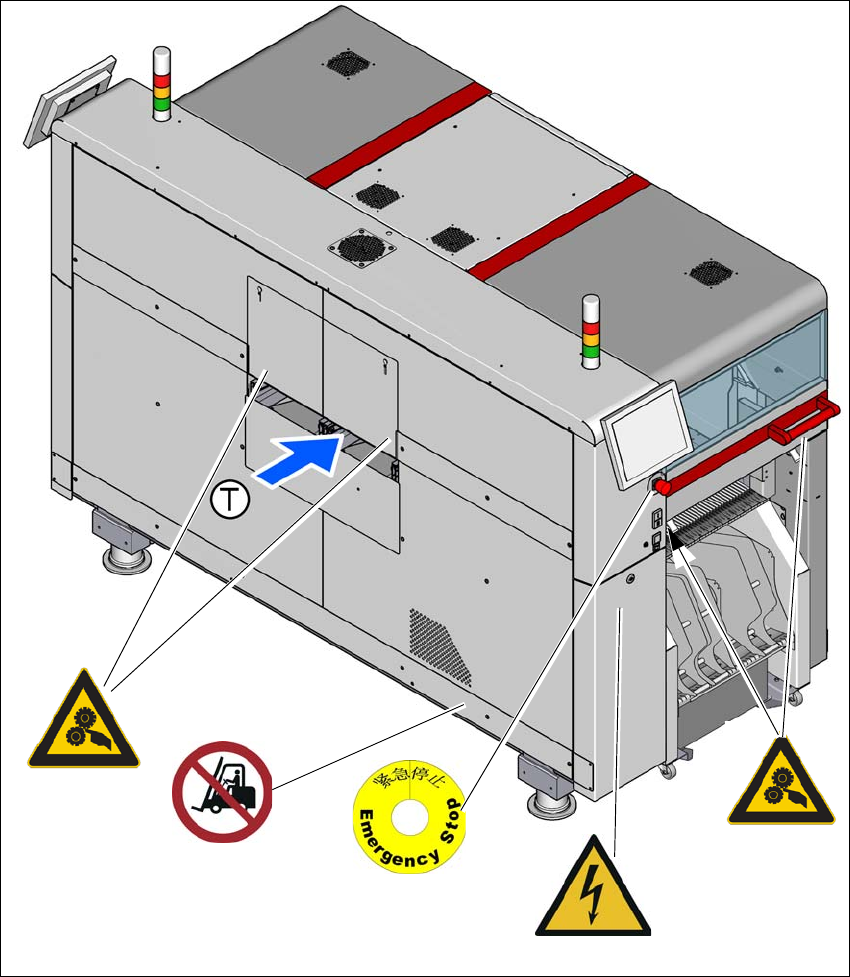

Fig. 2.2 - 5 Cartelli di avviso (cartelli per la Cina) - posteggio 1
Pos. P 006, n. articolo - 03155631-01
Pos. W 204-CN, n. articolo 03149290-01
Pos. W 012, n. articolo 03155378-01
Pos. W 209-CN, n. articolo 03149080 -01
(T) Direzione di convogliamento dei circuiti stampati
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE TX
2.2 Cartelli di avviso A partire dalla versione software 714.0 12/2020
48
Fig. 2.2 - 6 Cartelli di avviso nella macchina per il montaggio di componenti, cartelli per la Cina (esempio: SIPLACE
TX2i)
(1) Nastro di avvertenza all'interno, in corrispondenza del riparo per impedire l'accesso con le
mani
Pos. P 006, n. articolo - 03155631-01
Pos. W 204-CN, n. articolo 03149290-01
Pos. W 012, n. articolo 03155378-01
(T) Direzione di convogliamento
I cartelli di avviso W 204 sono apposti sul lato interno del rivestimento in metallo.
Il nastro di avvertenza è applicato sul lato interno, in corrispondenza del riparo per impedire l'ac-
cesso con le mani.
1
W 012
P 006
P 006
W 204-CN
W 204-CN
