2.2.13 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della
TwinStar
Cartello di avvertenza "Collisione con la testa" nella fig. 2.2 - 17, n. articolo 03015392-02
(quantità per ciascuna macchina per il montaggio di componenti: massimo 2)
2

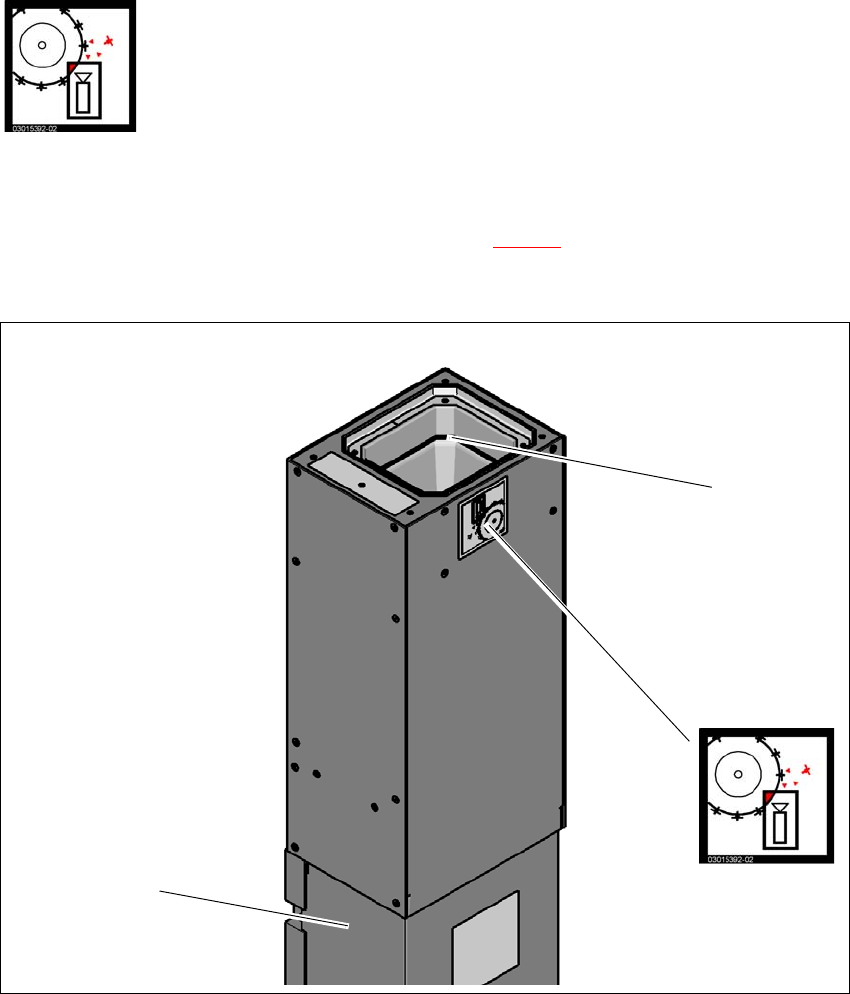

Fig. 2.2 - 17 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
(1) Involucro della videocamera
(2) Lastra di vetro
(3) Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
2
Pericolo di collisione della testa!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar, la Spe-
edStar può urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar tipo 33, 55 x 45, e tipo
25, 16 x 16).
(3)
(1)
(2)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE TX
2.2 Cartelli di avviso A partire dalla versione software 714.0 12/2020
70
2.2.14 Cartelli di avviso sul convogliamento circuiti stampati
2

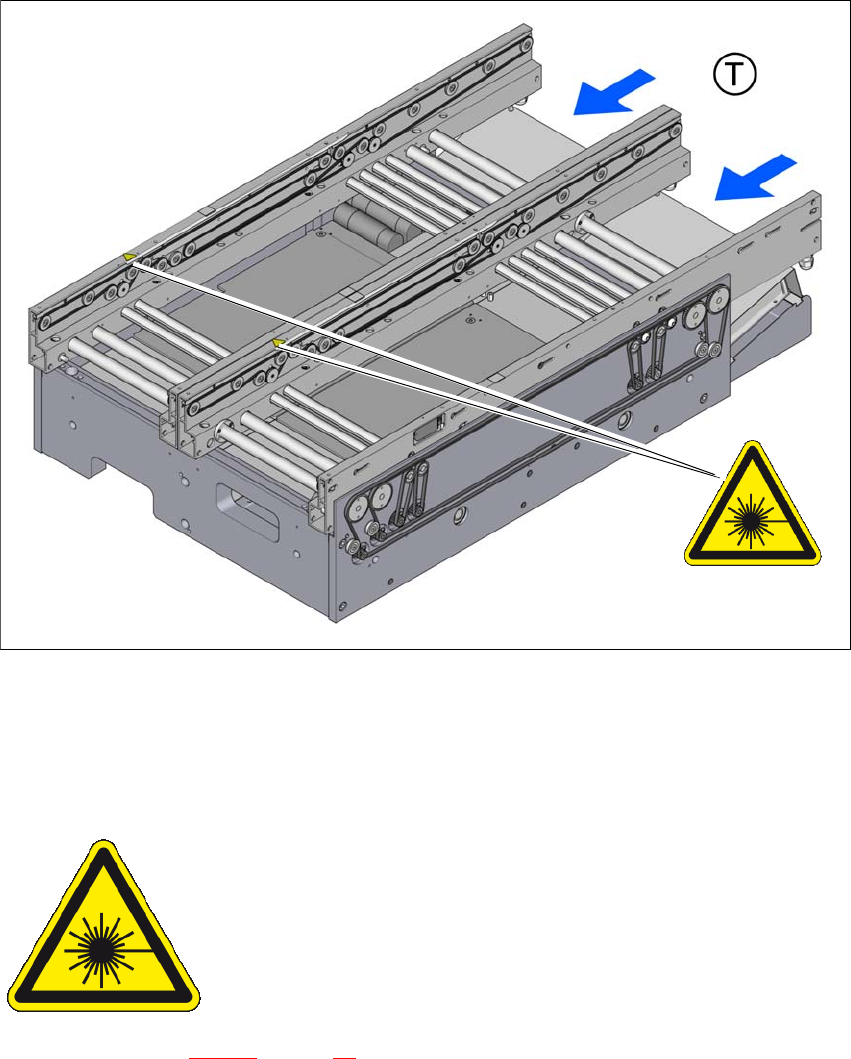

Fig. 2.2 - 18 Cartelli di avviso sul convogliamento circuiti stampati
Pos. W 004, in corrispondenza della barriera laser
2.2.14.1 Cartello di avviso W 004
2
Pos. W 004 nella fig. 2.2 - 18, pagina 70, n. articolo 03223713-01
quantità sul convogliatore CST: 2)
W 004
2
RADIAZIONE LASER
Classe di rischio 2
Conforme alla norma IEC 60825-1:2014
Non guardare il raggio laser!
Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio
A partire dalla versione software 714.0 12/2020 2.3 Classificazione dei sistemi ottici
71
2.3 Classificazione dei sistemi ottici
2.3.1 Classificazione della macchina per il montaggio di componenti
2
2.3.1.1 Classificazione laser
I seguenti moduli sono assegnati alla classe di rischio 2:
2
Alla macchina per il montaggio di componenti pronta all'utilizzo è assegnata la classe di
rischio 2.
Modulo Dati
Sensore CO sulla SpeedStar Massima potenza ottica in uscita: < 1 mW
Lunghezza d'onda: 635 nm
Sensore CO sulla MultiStar Massima potenza ottica in uscita: < 1 mW
Lunghezza d'onda: 635 nm
Barriere laser sul convogliatore CST Massima potenza ottica in uscita: < 1 mW
Lunghezza d'onda: 650 nm
