Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio

A partire dalla versione software 714.0 12/2020 2.5 Dispositivi di sicurezza

2.5.2.3 Descrizione del funzionamento

Interruttore principale in posizione OFF (vedi pos. 1 nella fig.

2.5 - 2, pagina 82) 2

L'interruttore principale disconnette dalla rete le tre fasi L1, L2 e L3.

Causa l'utilizzo di accumulatori di energia nell'apparato di alimentazione elettrica, in alcuni com-

ponenti dello stesso permangono tensioni pericolose anche dopo il disinserimento dell'interruttore

principale e dopo la disconnessione dalla rete, per circa 5 minuti

Interruttore principale in posizione ON 2

Dopo l'inserimento dell'interruttore principale viene attivata l'alimentazione di rete e vengono azio-

nati i convertitori CA/CC.

Il computer del sistema di controllo si avvia, tutte le tensioni di alimentazione interne sono pre-

senti. Le tensioni dei circuiti intermedi per gli assi dei portali (300 V), per gli assi stella (160 V) e

la tensione di alimentazione degli azionamenti di convogliamento vengono commutati, per motivi

di sicurezza, anche tramite il pulsante di avvio.

PERICOLO

L'utilizzo non corretto della macchina per il montaggio di componenti può causare la mor-

te, lesioni gravissime e notevoli danni materiali.

Nonostante l'interruttore principale sia spento, i seguenti componenti continuano a con-

durre tensioni mortali:

– Morsetti di collegamento dei cavi L1, L2 e L3 dell'interruttore principale Q1

– Morsetti di collegamento X2, X10, X300, F1 e alimentatore PS5

– Possono trascorrere fino a 2 secondi affinché in corrispondenza della spina di colle-

gamento a rete le tensioni residue del filtro EMC vengano scaricate.

– I singoli conduttori sotto tensione anche in caso di interruttore principale disinserito

sono di colore arancione.

 Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN

60204, parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di instal-

lazione.

 Solo personale qualificato e formato può aprire gli sportelli di protezione dell'alimen-

tazione della corrente.

PERICOLO

Causa l'utilizzo di accumulatori di energia nell'unità di alimentazione elettrica, in alcuni

componenti della stessa permangono tensioni pericolose anche dopo il disinserimento

dell'interruttore principale e dopo la disconnessione dalla rete per circa 5 minuti.

2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE TX

2.5 Dispositivi di sicurezza A partire dalla versione software 714.0 12/2020

Pulsante di avvio bianco (pos. 1 nella fig. 2.5 - 2, pagina 82 e pos. 1 nella fig. 2.5 - 3, pagina 83)2

Dopo l'inserimento dell'interruttore principale e l'inizializzazione del programma di controllo il si-

stema invita a premere il pulsante di avvio per avviare la macchina per il montaggio di componenti

ed eseguire le commesse di montaggio. Lo stesso invito compare quando, dopo avere aperto le

cappe protettive o premuto il pulsante di ARRESTO DI EMERGENZA, si vuole rimettere in servi-

zio la macchina per il montaggio di componenti.

 Premere il pulsante di avvio per almeno 200 ms e non più di 1500 ms, quindi rilasciarlo. Al

rilascio del pulsante la macchina per il montaggio di componenti viene inserita e le cappe pro-

tettive sono bloccate meccanicamente.

Pulsante di arresto nero (pos. 2 nella fig. 2.5 - 2, pagina 82 e pos. 2 nella fig. 2.5 - 3, pagina 83)2

Questi pulsanti servono ad arrestare la macchina per il montaggio di componenti. Il blocco mec-

canico delle cappe protettive viene tolto ed è possibile aprire le cappe.

Contatore componenti 2

Il numero dei componenti montati (contatore componenti) può essere letto tramite il software della

stazione. Per maggiori informazioni consultare la Guida on-line.

Pulsante di ARRESTO DI EMERGENZA con arresto forzato (pos. 3 nella fig. 2.5 - 2, pagina 82

e pos. 3 nella fig.

2.5 - 3, pagina 83) 2

Il pulsante di ARRESTO DI EMERGENZA è un pulsante rosso che una volta premuto rimane in

quella posizione. Premendo il pulsante di ARRESTO DI EMERGENZA si apre il contatto di com-

mutazione del circuito di ARRESTO DI EMERGENZA causando l'intervento del dispositivo di si-

curezza (CSB). La tensione del circuito intermedio (300 V CC) per gli assi del portale e la tensione

del circuito intermedio (160 V CC) per gli assi della stella vengono disconnesse. I servoamplifica-

tori degli assi DP e Z continuano a essere alimentati a 42 V CC. Il contatto spia del pulsante di

ARRESTO DI EMERGENZA si apre e sullo schermo appare il messaggio "ARRESTO DI EMER-

GENZA attivato". Vengono disattivati i seguenti gruppi:

– convogliatore CST

– bloccaggio CST

– regolazione della larghezza

– dispositivo di arresto CST

– alimentazione di aria compressa del dispositivo di taglio cinghia vuota

NOTA

Il montaggio viene interrotto e, dopo aver rimesso in funzione la macchina per il montag-

gio di componenti, può essere ripreso o terminato.

Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio

A partire dalla versione software 714.0 12/2020 2.5 Dispositivi di sicurezza

Interruttori di posizione posteggi 1 e 2 (pos. 1 e 4 nella fig. 2.5 - 4, pagina 84) 2

Questi interruttori di posizione verificano se le cappe protettive sono aperte o chiuse. Gli interrut-

tori di posizione ubicati sulle cappe protettive provocano l'intervento, all'apertura di una cappa, del

dispositivo di disconnessione di sicurezza (blocco). Singoli componenti vengono disattivati o re-

stano disattivati (vedi fig. 2.5 - 6

, pagina 90). Durante il funzionamento della macchina per il mon-

taggio di componenti un dispositivo meccanico mantiene le cappe protettive chiuse. Queste

possono essere aperte solamente quando si preme il pulsante di arresto.

Interruttori di posizione carrello CO posteggi 1 e 2 (pos. 2 e 3 nella fig. 2.5 - 4, pagina 84) 2

Questi interruttori di posizione verificano se il carrello CO è agganciato al corrispondente disposi-

tivo di inserimento. Gli interruttori di posizione ubicati sul dispositivo di inserimento del carrello CO

provocano l'intervento, all'aggancio di un carrello, del dispositivo di disconnessione di sicurezza

(blocco).

2.5.3 Dispositivo di disconnessione di sicurezza (CSB)

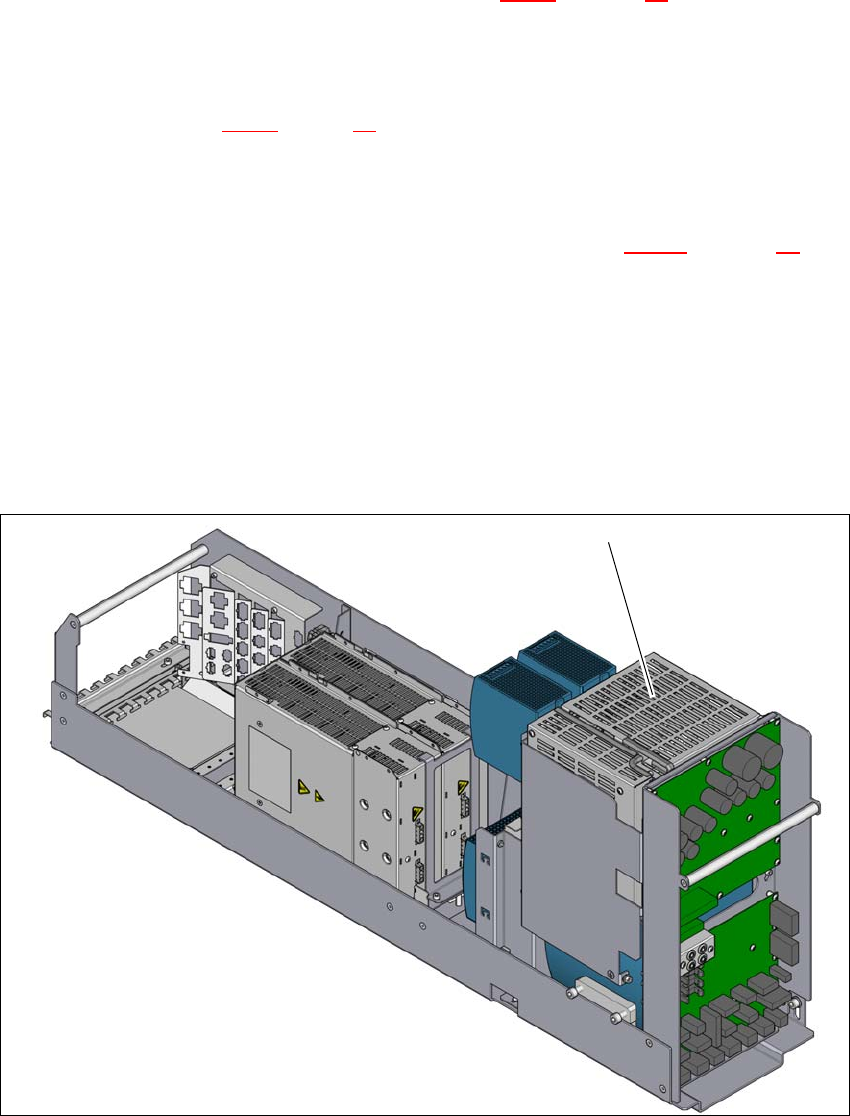

Fig. 2.5 - 5 Posizione del dispositivo di disconnessione di sicurezza (CSB)

(1) Dispositivo di disconnessione di sicurezza (CSB)

(1)
