2.5.3.2 Attivazione dell'ARRESTO DI EMERGENZA
In caso di problemi, la SIPLACE TX può essere arrestata premendo il pulsante di ARRESTO DI
EMERGENZA.
Un ARRESTO DI EMERGENZA può intervenire in seguito a:
– L'azionamento del pulsante di ARRESTO DI EMERGENZA sulla macchina per il montaggio
di componenti
In questi casi interviene il dispositivo di disconnessione di sicurezza e i contattori di potenza ven-
gono disinseriti entro 100 o 500 ms (ARRESTO di categoria 1, arresto guidato con interruzione
dell'alimentazione di energia ad arresto raggiunto).
2.5.3.3 Ripristino dell'ARRESTO DI EMERGENZA
Per ripristinare un ARRESTO DI EMERGENZA è necessario sbloccare il corrispondente pul-
sante.
Determinare la causa che ha condotto all'attivazione del pulsante di ARRESTO DI EMER-
GENZA.
Eliminare il problema.
Sbloccare il relativo pulsante di ARRESTO DI EMERGENZA.
2.5.3.4 Ripristino del blocco
Chiudere una cappa di protezione aperta.
2.5.3.5 Intervento del blocco
Aprire una cappa di protezione.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE TX
2.5 Dispositivi di sicurezza A partire dalla versione software 714.0 12/2020
92
2.5.4 Riparo per impedire l'accesso con le mani ai posteggi mediante dummy fee-
der
2

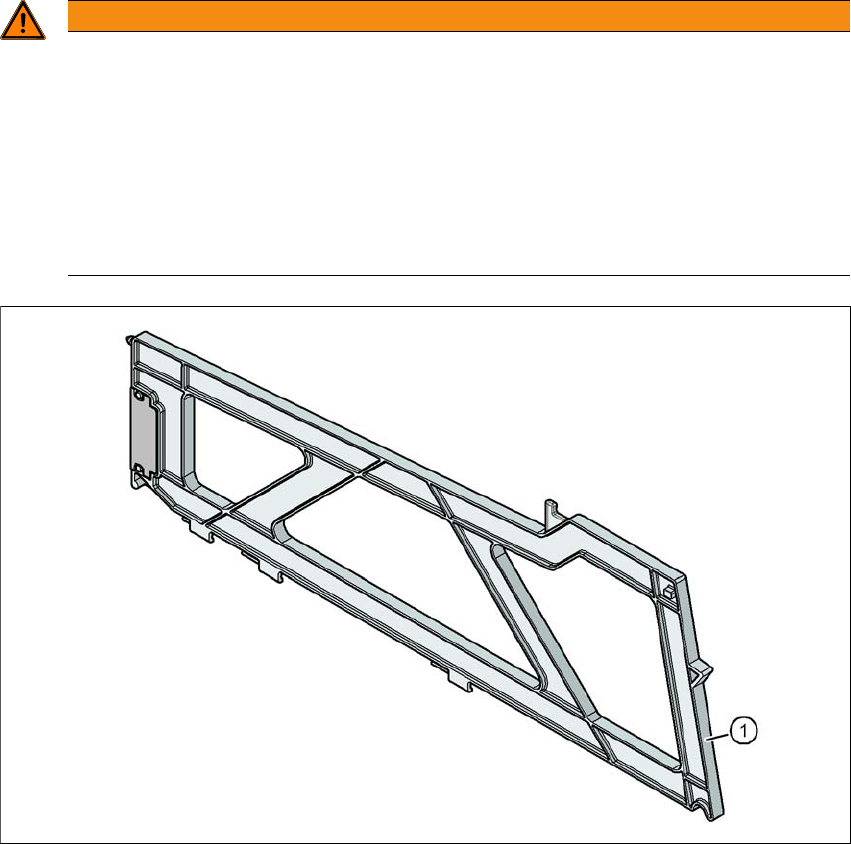

Fig. 2.5 - 7 Riparo per impedire l'accesso con le mani nei posteggi per il carrello CO
2
(1) Dummy Feeder SIPLACE X, n. articolo 00141226-xx
AVVERTENZA
d'esercizio
Sicurezza d'esercizio mediante occupazione di un posteggio ogni due.
La sicurezza di esercizio dei carrelli CO della SIPLACE serie X S è garantita se almeno
ogni due posteggi liberi è disponibile un modulo di alimentazione o un riparo per impedire
l'accesso con le mani (dummy feeder).
Inserire, in un posteggio libero ogni due, un riparo per impedire l'accesso con le
mani (dummy feeder).
Mettere in sicurezza un posteggio ogni due con un riparo per impedire l'accesso con
le mani anche nel caso in cui si attrezzi la macchina con un supporto per caricatori.
Istruzioni per l'uso SIPLACE TX 2 Sicurezza di esercizio
A partire dalla versione software 714.0 12/2020 2.6 Tensioni residue e tempi di scarica
93
2.6 Tensioni residue e tempi di scarica
Se si preme il pulsante di ARRESTO D'EMERGENZA o se si disinserisce la macchina per il mon-
taggio di componenti, le tensioni dei circuiti intermedi a 300 V CC per gli assi del portale o a 160 V
CC per gli assi della stella e gli assi Z si riducono a tensioni residue non pericolose in brevissimo
tempo.
2
2.6.1 Livello di energia presente dopo il disinserimento dell'interruttore principale
2
PERICOLO
Tensioni pericolose!
La tensione di alimentazione della macchina per il montaggio di componenti può variare
da 3 x 380 V CA fino a 3 x 415 V ± 10 %, 50/60 Hz oppure, come opzione, da
3 x 200 V CA fino a 3 x 220 V CA ± 10 %; 50/60 Hz. A causa della presenza di accumu-
latori di energia (condensatori), parti dell'impianto sono sotto tensione pericolosa per un
determinato periodo di tempo (circa 5 minuti) anche con l'interruttore principale disinserito
e la spina di collegamento a rete disconnessa.
L'utilizzo non corretto della macchina per il montaggio di componenti può causare la mor-
te, lesioni gravissime e notevoli danni materiali.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN
60204, parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di instal-
lazione.
Soltanto personale qualificato e appositamente addestrato può aprire i rivestimenti
dell'unità di alimentazione.
PERICOLO
Pericolo di morte dovuto alle tensioni presenti all'interno dell'unità di alimentazione elet-
trica!
All'interno dell'unità di alimentazione elettrica si trovano componenti (condensatori) che
possono condurre tensioni pericolose per circa 5 minuti anche a macchina per il montag-
gio di componenti disinserita e con la spina di collegamento a rete disconnessa.
Attendere almeno 5 minuti prima di effettuare lavori all'unità di alimentazione elet-
trica.
Gli interventi sull'alimentazione elettrica e sul dispositivo di disconnessione di sicu-
rezza possono essere effettuati soltanto dai tecnici del servizio assistenza della ASM
Assembly Systems GmbH & Co. KG o da tecnici dell'assistenza del gestore formati
da ASM.
