第1部 基本篇 第4章 生产程序制作
4-5-4-3-4 图像识别检查的操作
1) 图像识别检查的操作
① 图像识别操作

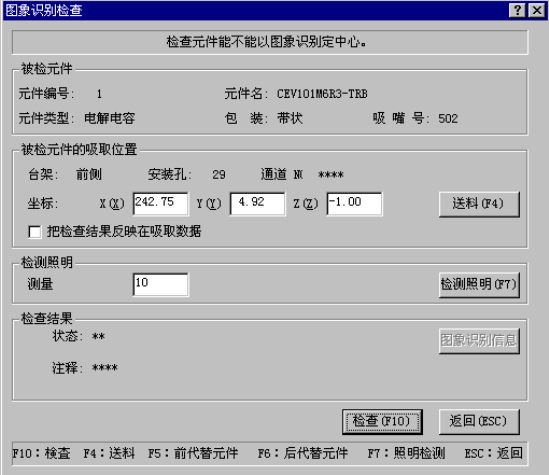

从菜单栏中选择“机器操作”/“检查”/“图像识别”，显示如下画面。
图 4.5.4.3.4-1 图像识别检查
(1) 需检查的元件
为了进行图像识别检查，显示必要的元件内容。
(2) 照明检测按钮
在默认的照明亮度下无法识别时，获得最适合的照明条件。
● 照明检测：可自动检测识别元件所需的最适合的照明条件。
(3) 需检查元件的吸取位置
显示吸取元件的吸取位置的内容。也可以更改前一代替元件及下一代替元件的吸取位置。
当没有吸取数据时，或采用MTC时，各项目不会显示，也不能进行吸取位置的变更、送料
器敲击、示教。
● 送料器
敲打一下送料器，搬出元件(除去32mm纸卷带)。
● 示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选中时，坐标仅应用于此次吸
取时。
4-186
第1部 基本篇 第4章 生产程序制作
(4) 图像识别检查中画面
图像识别检查中显示如下画面。显示进行检查的元件内容/吸取位置，并显示依次进行中
的处理内容。
图 4.5.4.3.4-2
(5) 图像识别检查画面
检查后，检查结果被显示在图像识别检查结果中。可进行图像定心时显示“确定”，不能
进行时显示“NG”，并在注释栏中显示错误原因。
图 4.5.4.3.4-3 检查结果
6) 检查按钮
进行图像识别检查。
7) 返回按钮
结束图像识别检查，返回原来的画面。
4-187
第1部 基本篇 第4章 生产程序制作
4-5-4-3-5 共面性检查
进行共面性检查及获取参数。
Start of
coplanarity check
Execution of check
(on the dialog box)
Check
Check with vision
recognition
Display of the
result (on the
dialog box)
Coplanarity check
End of
coplanarity check
End
图 4.5.4.3.5-1 共面性单独检查流程图
1) 共面性检查的检查方式
利用元件数据中设定的值，进行“图像识别”→“共面性检查”的相关控制，检查有无错误。
