SPECIALISTS IN SCREEN & STENCIL PRINTING
SPECIALISTS IN
SCREEN & STENCIL PRINTING

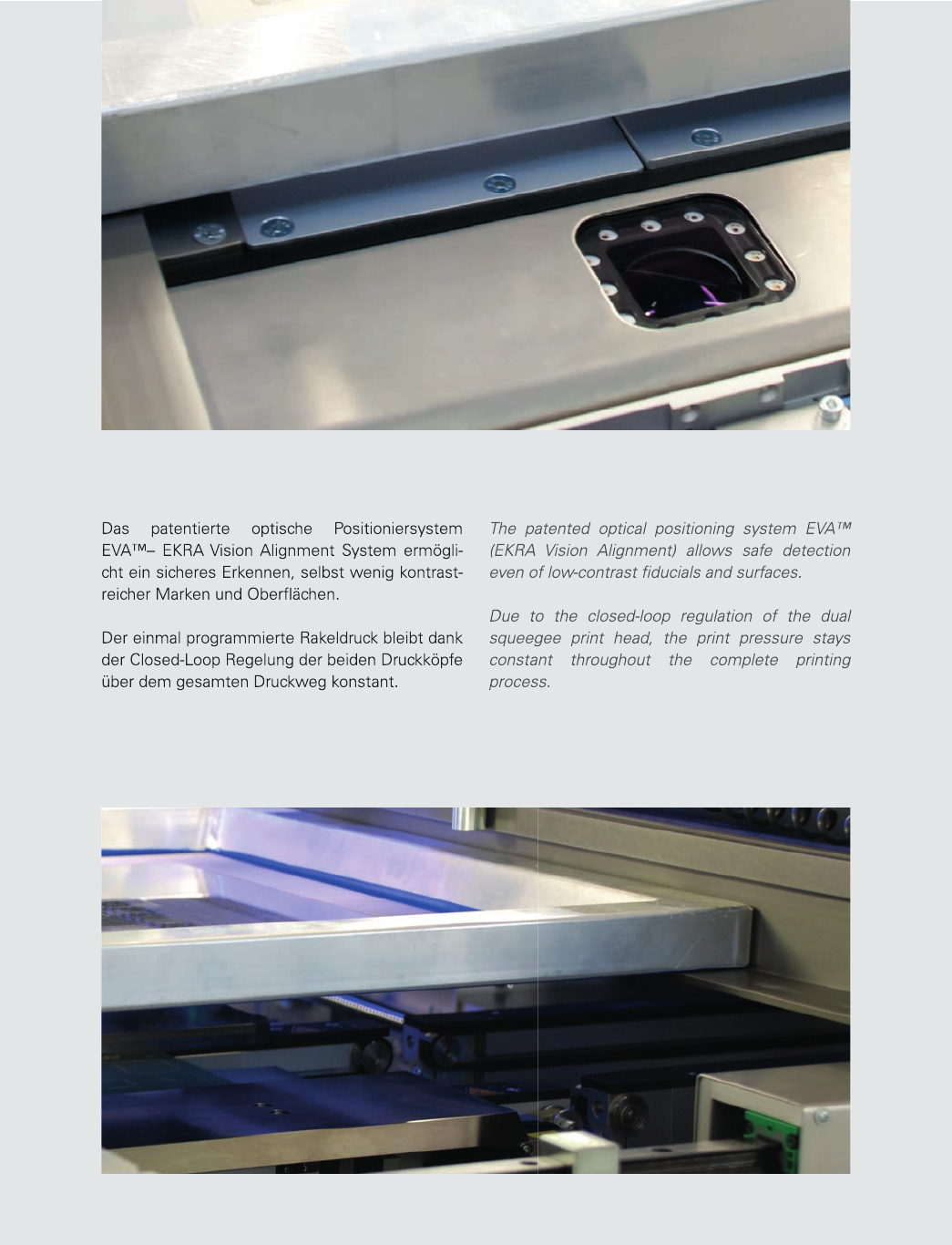

Patentiertes optisches Positioniersystem EVA™. /
Patented optical positioning system EVA™.
Flexible Siebaufnahme ohne Adapter /
Flexible screen holder without additional adapter.
SPECIALISTS IN
SCREEN & STENCIL PRINTING
SPECIALISTS IN
SCREEN & STENCIL PRINTING
Maschinen Dimensionen / Machine dimensions
Länge x Breite x Höhe / Length x width x height
Gewicht / Weight
1140 x 1700 x 1488 mm
ca. 1000 kg
Installationsanforderung / Installation requirements
Elektrischer Anschluss / Power requirements
Leistungsaufnahme / Power consumption
Absicherung / Fuse protection
Pneumatischer Anschluss / Air supply
Luftverbrauch / Air consumption
400 V AC, (480 V AC); 50 / 60 Hz
3L+N+PE
2 kW
16 A
5 - 6 bar
1,5 Nl / min
Rakel / Print parameters
Rakelgeschwindigkeit / Print speed
Rakeldruck / Print pressure
Rakelmode / Print mode
9 - 300 mm/s, optional up to 500 mm/sec
10 - 250 N, optional up to 350 N
Druck - Druck / Print - Print
Druck - Fluten / Print - Flood
Fluten - Druck / Flood - Print
Wechseldruck / Alternating - print
Druckgut / Print material (X/Y)
Rahmengröße min. / Frame size min.
Rahmengröße max. / Frame size max.
Druckformat min. / Print format min.
Druckformat max. / Print format max.
Druckgutstärke / Substrate thickness
Positionierung / Positioning
350 x 350 mm
740 x 740 mm
Keramik: 4x4 Zoll, 2 x 2 Zoll ¹ / Ceramic: 2 x 2 inches¹
andere / others: 80 x 50 mm
Keramik: 7x7 Zoll / Ceramic: 7 x 7 inches
andere / others: 508 x 508 mm ²
0,63 bis 6 mm
optional 0,35 mm ³
Optische Markenerkennung / Fiducial recognition

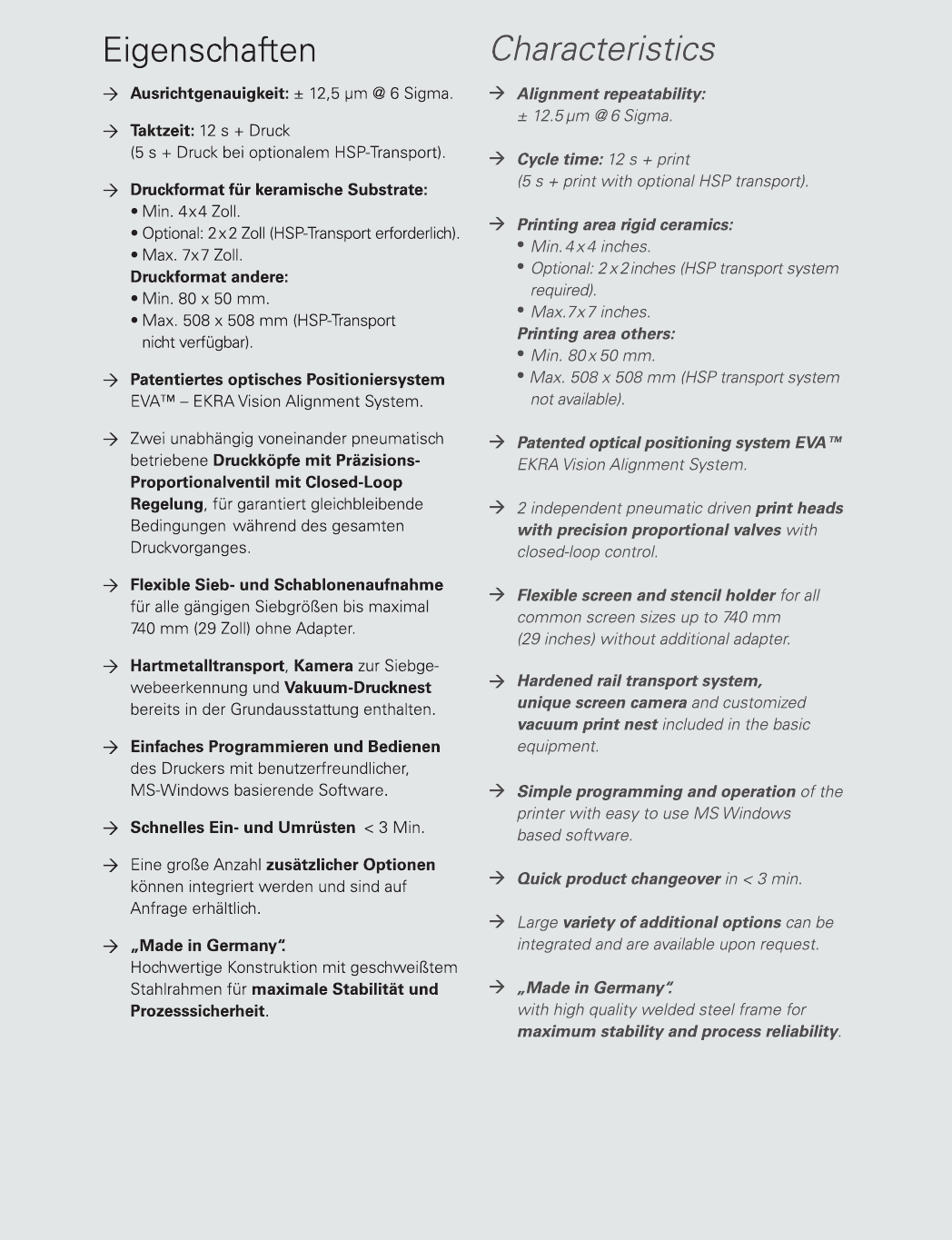

Prozess / Machine capability
Ausrichtgenauigkeit / Repeat accuracy
Taktzeit / Cycle time
± 12.5 µm @ 6 Sigma
12 s + Druckzeit / print time
(optional 5 s + Druckzeit / print time )
Aufstellbedingungen / Installation requirements
Temperatur / Temperature
Feuchtigkeit / Humidity
25°C +/- 10°C
50% +/- 20% (nicht kond.) / (non cond.)
