MEMO
MODEL TCM-3700
9912-001
ＸＹテーブル部 XY TABLE SECTION

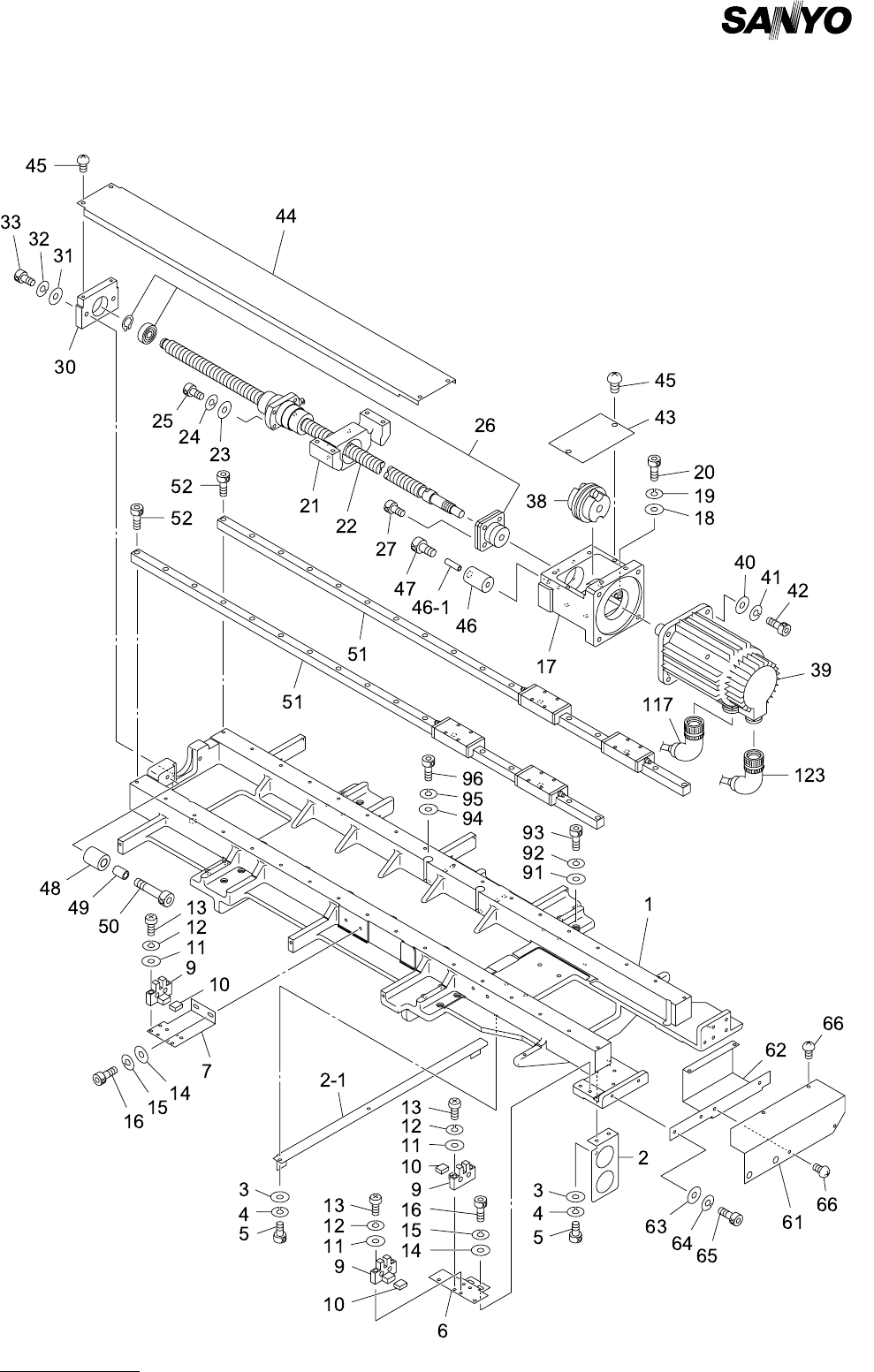

Fig. 6-2 Ｙ軸 Y Axis
MODEL TCM-3700
9912-001
6- 2
PART No. PART NAME Q'ty REMARKS
1 630 086 8371 BASE 1 739J--01B-002
2 630 064 5736 PLATE 1 739J--01B-069
2 -1 630 084 3590 PLATE 1 739J--01B-024
3 411 141 4008 WASHER V 4X9X0.8 4 FW4
4 411 141 2905 WASHER SPR 4 4 SW4
5 630 000 7640 BOLT,HEX-SCT 4 M4X14
6 630 084 5839 BRACKET 1 739J--01B-017
7 630 084 5907 BRACKET 1 739J--01B-018
9 630 000 0252 SENSOR,PHOTO 3 739J--01H-071
10 630 000 0269 SENSOR,PHOTO(CONNECTOR) 3 739J--01H-075
11 411 119 1909 WASHER V 3X7X0.5 6 FW3 F
12 411 086 4408 WASHER SPR 3 6 SW3 F
13 411 113 0502 SCR PAN 3X14 6 M3X14 PAN
14 411 141 4008 WASHER V 4X9X0.8 4 FW4
15 411 141 2905 WASHER SPR 4 4 SW4
16 630 000 7640 BOLT,HEX-SCT 4 M4X14
17 630 064 4197 BRACKET,LOCATE 1 739J--01B-005
18 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
19 411 141 3001 WASHER SPR 6 4 SW6
20 630 000 7893 BOLT,HEX-SCT 4 M6X20
21 630 064 5156 BRACKET,LOCATE 1 739J--01B-004
22 630 083 7339 BALL SCREW 1 739J--01H-002
23 411 141 4107 WASHER V 5X10X1 4 FW5
24 411 141 6705 WASHER SPR 5 4 SW5
25 630 000 7787 BOLT,HEX-SCT 4 M5X25
26 630 005 1377 BEARING,UNIT 1 739J--01H-016
27 630 000 7770 BOLT,HEX-SCT 4 M5X20
30 630 064 5576 HOLDER 1 739J--01B-019
31 411 141 4305 WASHER V 6X12.5X1.6 2 FW6
32 411 141 3001 WASHER SPR 6 2 SW6
33 630 000 7893 BOLT,HEX-SCT 2 M6X20
38 630 063 9285 COUPLING 1 739J--01H-007
39 630 063 9292 MOTOR,AC-SERVO 1 739J--01H-009
40 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
41 411 141 3001 WASHER SPR 6 4 SW6
42 630 000 7916 BOLT,HEX-SCT 4 M6X30
43 630 064 5934 COVER 1 739J--01B-070
44 630 084 5198 COVER 1 739J--01B-021
45 411 051 1708 SCR TRS 4X6 6 M4X6 TRS
46 630 084 5242 MECH PARTS 1 739J--01B-065
46 -1 630 084 3668 COLLAR 1 739J--01B-067
47 630 000 7893 BOLT,HEX-SCT 1 M6X20
48 630 064 6016 MECH PARTS 1 739J--01B-066
49 630 064 6054 COLLAR 1 739J--01B-068
50 630 000 7923 BOLT,HEX-SCT 1 M6X35
51 630 086 8562 GUIDE,LINEAR 2 739J--01H-004
52 630 000 7664 BOLT,HEX-SCT 34 M4X20
61 630 066 0548 PANEL 1 739J--01B-071
62 630 066 0555 COVER 1 739J--01B-072
63 411 141 4008 WASHER V 4X9X0.8 2 FW4
Key No.
NOTE
