P-0138-001 - 第130页
MODEL TCM-3700 9912-001 ＸＹテーブル部 XY T ABLE SECTION Fig. 6-3 バックアップテーブル Back-up T able
MEMO
MODEL TCM-3700
9912-001
ＸＹテーブル部 XY TABLE SECTION

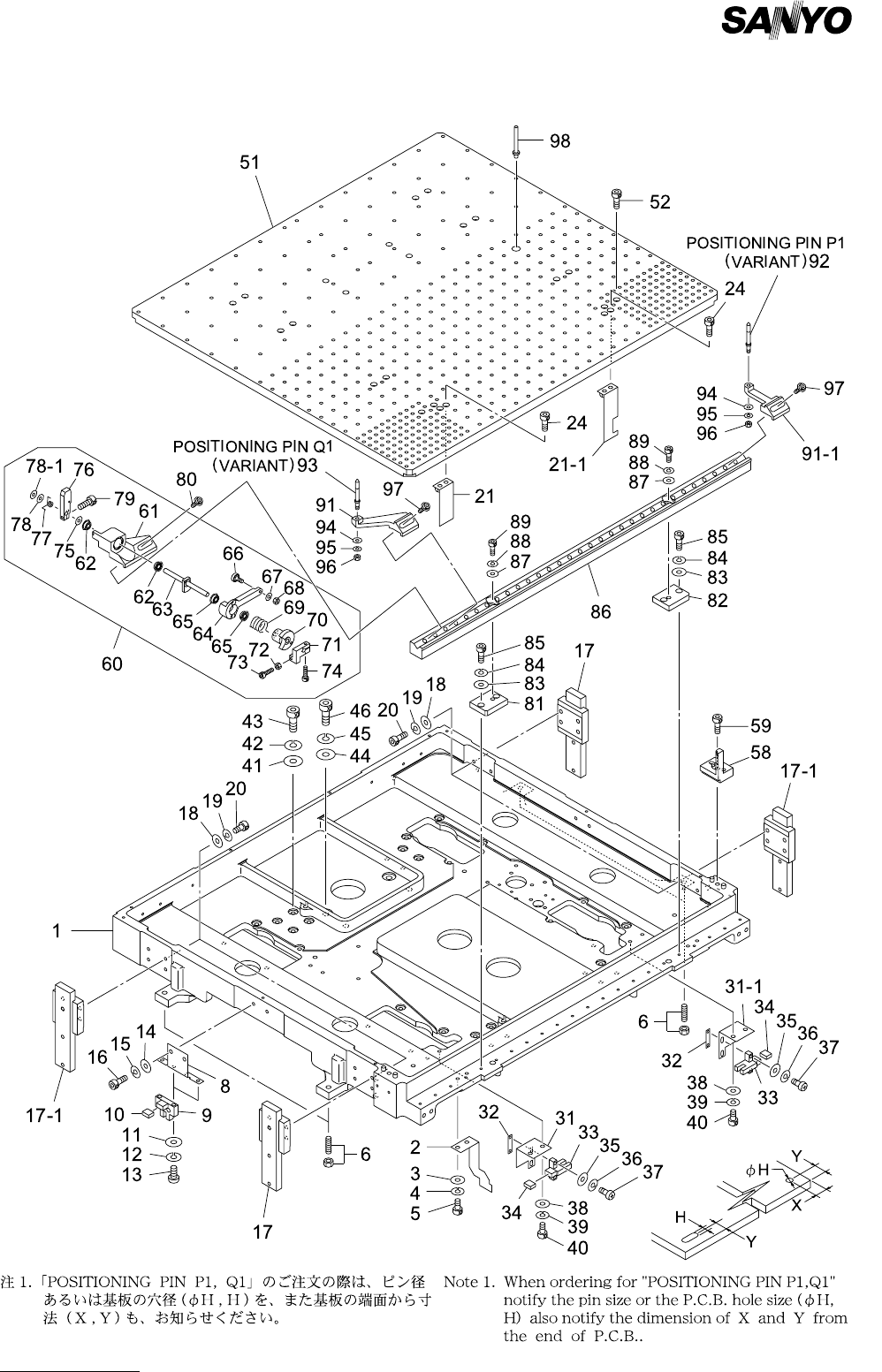

Fig. 6-3 バックアップテーブル Back-up Table
MODEL TCM-3700
9912-001
6- 3
PART No. PART NAME Q'ty REMARKS
1 630 084 0674 FRAME 1 739J--01B-102
2 630 084 3644 PLATE 1 739J--01B-128
3 411 141 4008 WASHER V 4X9X0.8 2 FW4
4 411 141 2905 WASHER SPR 4 2 SW4
5 630 000 7626 BOLT,HEX-SCT 2 M4X10
6 630 065 8996 MECH PARTS 4 739J--01H-105
8 630 064 5804 PLATE 1 739J--01B-125
9 630 000 0252 SENSOR,PHOTO 2 739J--01H-071
10 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 739J--01H-075
11 411 088 9005 WASHER F 3X6X0.5 4 FWS3 F
12 411 086 4408 WASHER SPR 3 4 SW3 F
13 411 040 6202 SCR PAN 3X10 4 M3X10 PAN
14 411 141 4008 WASHER V 4X9X0.8 2 FW4
15 411 141 2905 WASHER SPR 4 2 SW4
16 630 000 7626 BOLT,HEX-SCT 2 M4X10
17 630 061 2745 GUIDE,LINEAR 2 739J--01H-130
17 -1 630 054 9034 GUIDE,LINEAR 2 739J--01H-108
18 411 141 3902 WASHER V 3X7X0.5 16 FW3
19 411 141 2806 WASHER SPR 3 16 SW3
20 630 000 7527 BOLT,HEX-SCT 16 M3X10
21 630 064 5767 PLATE 1 739J--01B-088
21 -1 630 064 5774 PLATE 1 739J--01B-089
24 630 000 7633 BOLT,HEX-SCT 4 M4X12
31 630 064 5545 BRACKET 1 739J--01B-090
31 -1 630 064 5552 BRACKET 1 739J--01B-091
32 630 064 5781 PLATE 2 739J--01B-092
33 630 032 5287 SENSOR,PHOTO 2 739J--01H-072
34 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 739J--01H-075
35 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
36 411 086 4408 WASHER SPR 3 4 SW3 F
37 411 040 6202 SCR PAN 3X10 4 M3X10 PAN
38 411 141 4008 WASHER V 4X9X0.8 4 FW4
39 411 141 2905 WASHER SPR 4 4 SW4
40 630 000 7633 BOLT,HEX-SCT 4 M4X12
41 411 141 4008 WASHER V 4X9X0.8 16 FW4
42 411 141 2905 WASHER SPR 4 16 SW4
43 630 000 7657 BOLT,HEX-SCT 16 M4X16
44 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
45 411 141 3001 WASHER SPR 6 4 SW6
46 630 000 7909 BOLT,HEX-SCT 4 M6X25
51 630 084 0704 BASE 1 739J--01B-101
52 630 000 7626 BOLT,HEX-SCT 16 M4X10
58 630 065 2543 PIN,LOCATE 1 739J--01B-139
59 630 008 1213 BOLT,HEX-SCT 1 739J--01H-114
60 630 067 3319 ASSY,LEVER 1
61 630 065 2529 BLOCK 1 739J--01B-131
62 630 001 1609 BEARING,RADIAL 2 739J--01H-110
63 630 064 8096 SHAFT 1 739J--01B-134
64 630 065 2536 PLATE 1 739J--01B-135
65 630 001 1609 BEARING,RADIAL 2 739J--01H-110
Key No.
NOTE
