MEMO
MODEL TCM-3700
9912-001
6- 3
PART No. PART NAME Q'ty REMARKS
66 630 056 7502 CAM FOLLOWER 1 739J--01H-101
67 411 141 2806 WASHER SPR 3 1 SW3
68 411 140 9905 NUT HEX 3 1 M3
69 630 058 3458 SPRING,TORSION 1 739J--01B-136
70 630 054 8884 SHAFT 1 739J--01B-137
71 630 054 8907 PLATE 1 739J--01B-138
72 411 141 0109 NUT HEX 3 1 M3-3
73 630 000 7565 BOLT,HEX-SCT 1 M3X20
74 630 000 7527 BOLT,HEX-SCT 1 M3X10
75 630 058 9061 COLLAR 1 739J--01B-156
76 630 087 3535 PLATE 1 739J--01B-133
77 630 042 2955 SPRING,TORSION 1 739J--01B-132
78 411 141 4107 WASHER V 5X10X1 1 FW5
78 -1 411 001 0003 RING E 4 1 739J--01H-129
79 630 000 7510 BOLT,HEX-SCT 1 M3X8
80 630 008 1213 BOLT,HEX-SCT 1 739J--01H-114
81 630 064 6214 PLATE,LOCATE 1 739J--01B-151
82 630 064 6221 PLATE,LOCATE 1 739J--01B-152
83 411 141 3902 WASHER V 3X7X0.5 4 FW3
84 411 141 2806 WASHER SPR 3 4 SW3
85 630 000 7527 BOLT,HEX-SCT 4 M3X10
86 630 084 5266 GUIDE 1 739J--01B-153
87 411 141 4107 WASHER V 5X10X1 2 FW5
88 411 141 6705 WASHER SPR 5 2 SW5
89 630 000 7763 BOLT,HEX-SCT 2 M5X16
91 630 065 2550 PLATE 1 739J--01B-149
91 -1 630 056 7045 PLATE 1 739J--01B-150
94 411 141 3902 WASHER V 3X7X0.5 2 FW3
95 411 141 2806 WASHER SPR 3 2 SW3
96 411 141 0109 NUT HEX 3 2 M3-3
97 630 008 1213 BOLT,HEX-SCT 2 739J--01H-114
98 630 069 3607 ROD 20 703UR-01R-001
Key No.
NOTE
MEMO
MODEL TCM-3700
9912-001

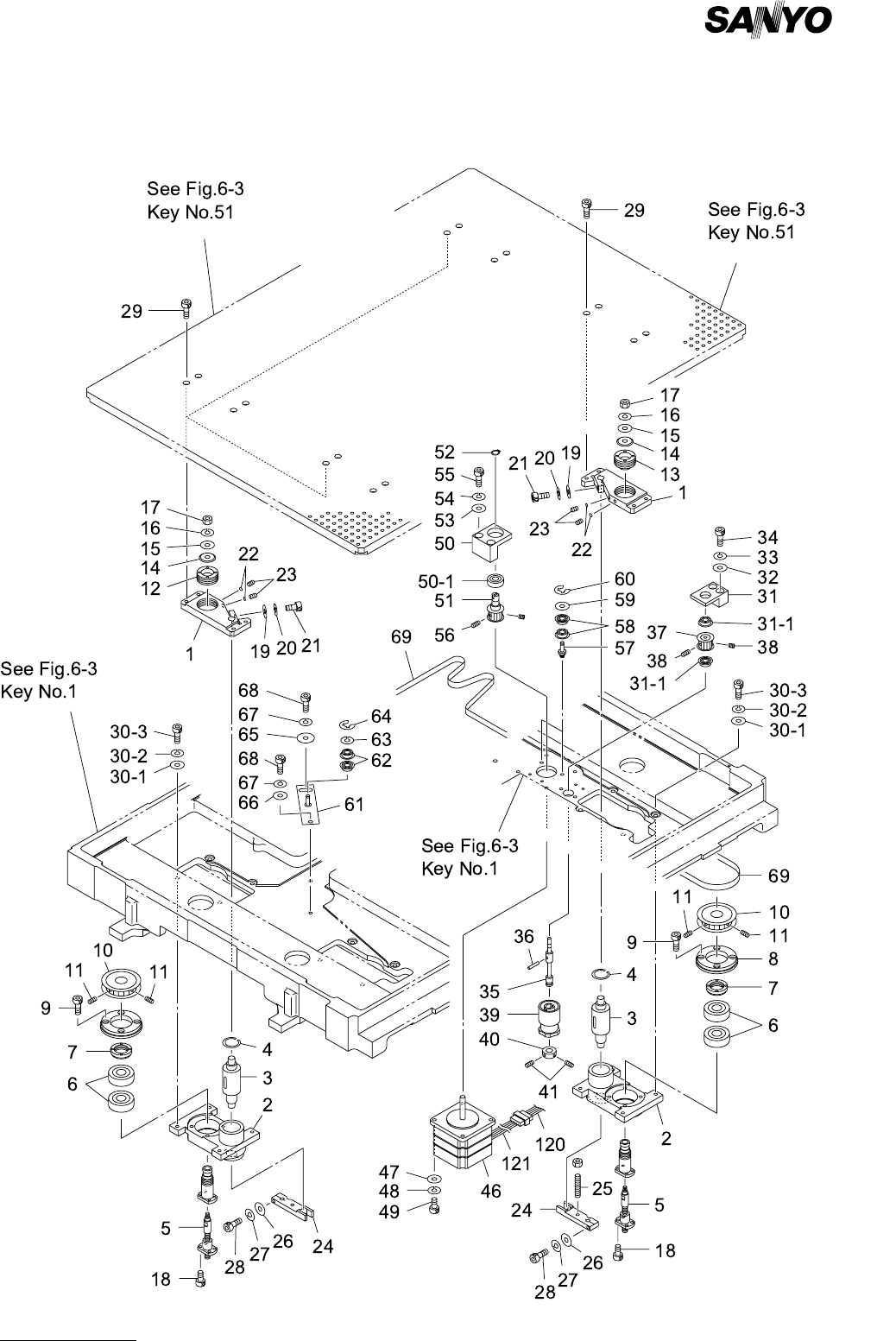

ＸＹテーブル部 XY TABLE SECTION
Fig. 6-4 バックアップベース上下部 Back-up Base Leveller
