MEMO

MODEL TCM-3700

9912-001

9- 1

PART No. PART NAME Q'ty REMARKS

51 411 119 1909 WASHER V 3X7X0.5 2 FW3 F

52 411 086 4408 WASHER SPR 3 2 SW3 F

53 411 041 8908 SCR PAN 3X6 2 M3X6 PAN

81 630 048 8821 PLATE(BELT CLIP) 1 739F--01B-019

82 630 000 7565 BOLT,HEX-SCT 4 M3X20

83 411 140 9905 NUT HEX 3 4 M3

Key No.

NOTE

MEMO

MODEL TCM-3700

9912-001

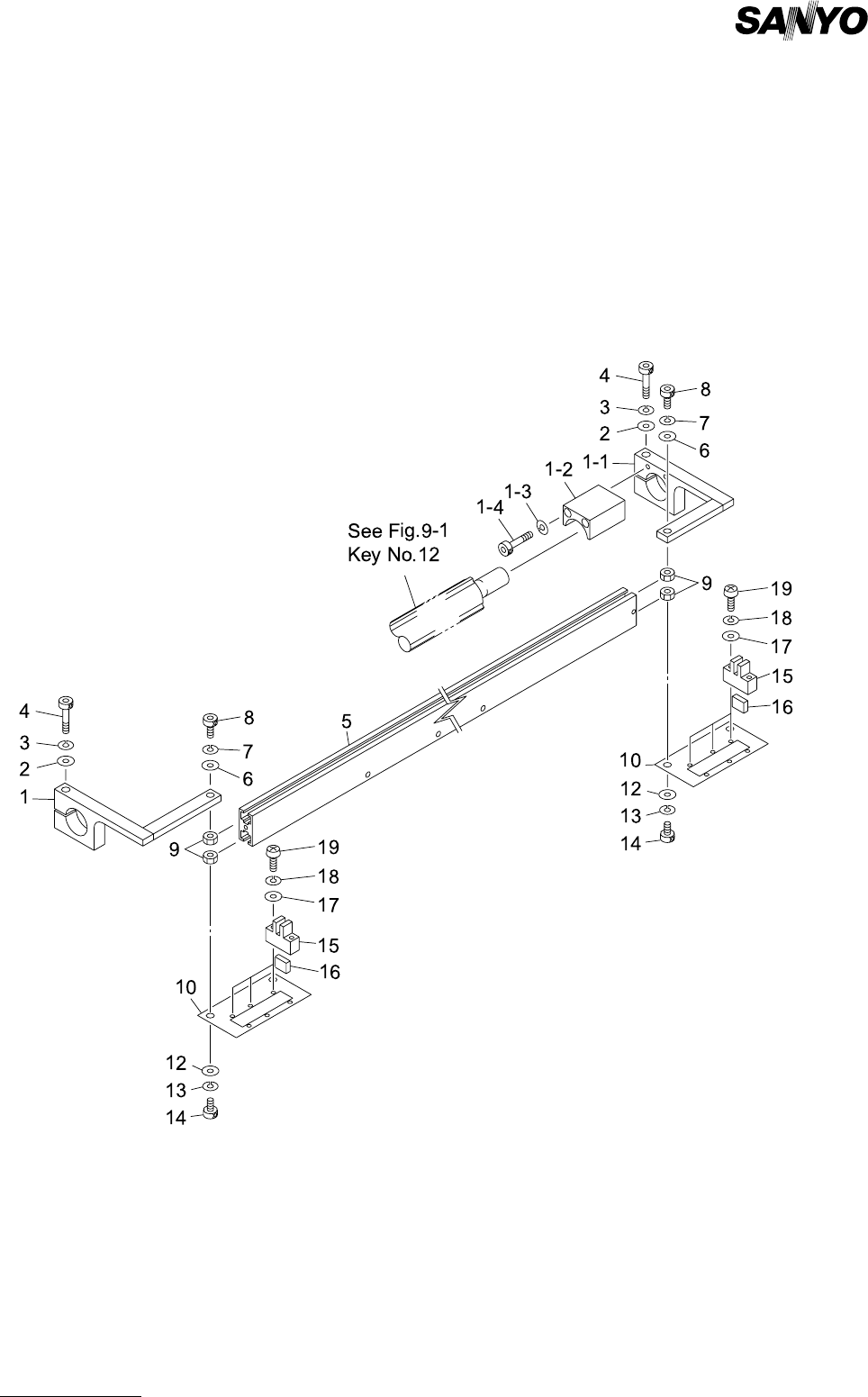

トランスファ部 TRANSFER SECTION

Fig. 9-2 送り位置検出部 Transfar Position Detector
