MODEL TCM-3700 9912-001 1 1- 7 PART No. PART NAME Q'ty REMARK S 1 630 052 2822 P.C.B,M OUNT( SERIAL 2CH) 1 739CC-01U-007 2 630 052 2815 P.C.B,M OUNT (I/O) 1 739CC-01U -006 4 630 065 8644 P.C.B,M OUNT (CPU1) 1 739CB-…
MODEL TCM-3700
9912-001
電気制御部 ELECTRICAL SECTION

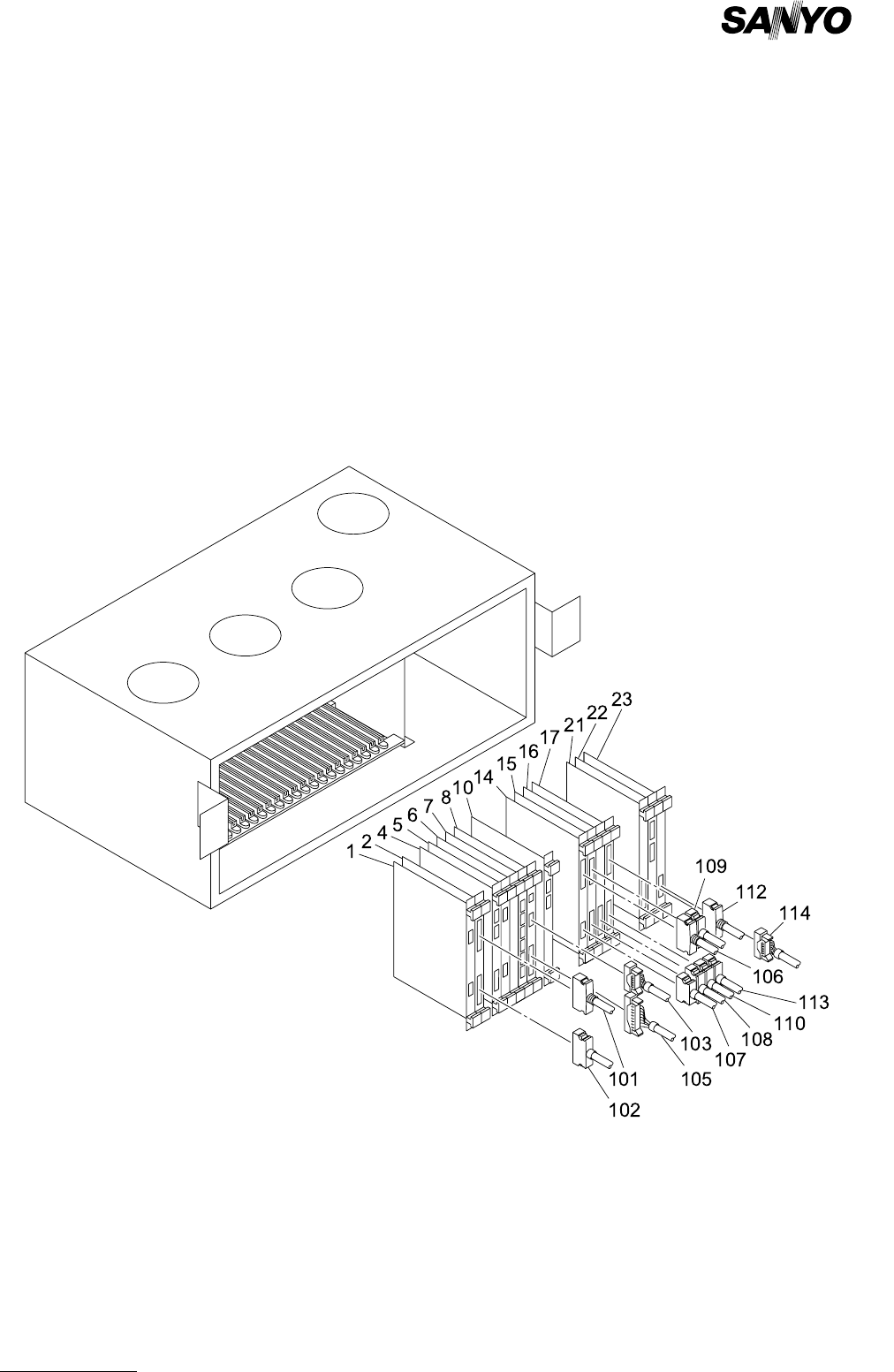

Fig.11-7 制御基板レイアウト Control P.C.B. Layout
MODEL TCM-3700
9912-001
11- 7
PART No. PART NAME Q'ty REMARKS
1 630 052 2822 P.C.B,MOUNT(SERIAL 2CH) 1 739CC-01U-007
2 630 052 2815 P.C.B,MOUNT(I/O) 1 739CC-01U-006
4 630 065 8644 P.C.B,MOUNT(CPU1) 1 739CB-01U-001
5 630 074 3814 P.C.B,MOUNT 1 739CC-01U-001
6 630 041 3984 P.C.B,MOUNT(SRAM) 1 739CC-01U-002
7 630 064 6344 P.C.B,MOUNT(SERIAL 6CH) 1 739CC-01U-012
8 630 076 9432 P.C.B,MOUNT(MOTOR CONT4S) 1 739CC-01U-003
10 630 065 8651 P.C.B,MOUNT(CPU2) 1 739CB-01U-002
14 630 063 5690 P.C.B,MOUNT (INTERLOCK) 1 739CC-01U-005
15 630 064 7365 P.C.B,MOUNT(MOTOR CONT6) 1 739CC-01U-004
16 630 064 7389 P.C.B,MOUNT(MOTOR CONT4) 1 739CC-01U-013
17 630 052 2815 P.C.B,MOUNT(I/O) 1 739CC-01U-006
21 630 061 5173 P.C.B,MOUNT(RECOG CPU) 1 739CC-01U-008
22 630 063 7908 P.C.B,MOUNT(RECOG IPU) 1 739CC-01U-009
23 630 063 7892 P.C.B,MOUNT(RECOG VIO) 1 739CC-01U-010
101 630 049 4914 CORD 1 739C--01D-029
102 630 049 4921 CORD 1 739C--01D-030
103 630 049 4938 CORD 1 739C--01D-031
105 630 049 4945 CORD 1 739C--01D-032
106 630 049 4952 CORD 1 739C--01D-033
107 630 049 4969 CORD 1 739C--01D-034
108 630 049 4976 CORD 1 739C--01D-035
109 630 049 4983 CORD 1 739C--01D-036
110 630 049 4990 CORD 1 739C--01D-072
112 630 049 5003 CORD 1 739C--01D-038
113 630 049 5010 CORD 1 739C--01D-039
114 630 049 5027 CORD 1 739C--01D-040
Key No.
NOTE
MODEL TCM-3700
9912-001
電気制御部 ELECTRICAL SECTION
Fig.11-8 制御ボックス配線 Control Box Wiring
