MODEL TCM-3700 9912-001 3-19 PART No. PART NAME Q'ty REMARK S 1 630 055 1969 COV ER 1 739K --01B-086 2 630 052 3676 COV ER 1 739K --01B-089 3 630 052 3683 COV ER 1 739K --01B-090 4 630 052 3690 COV ER 1 739K --01B-0…

MODEL TCM-3700

9912-001

ヘッド駆動部 HEAD DRIVING SECTION

Fig. 3-19 ベルトカバー Belt Cover

MODEL TCM-3700

9912-001

3-19

PART No. PART NAME Q'ty REMARKS

1 630 055 1969 COVER 1 739K--01B-086

2 630 052 3676 COVER 1 739K--01B-089

3 630 052 3683 COVER 1 739K--01B-090

4 630 052 3690 COVER 1 739K--01B-091

5 411 141 4107 WASHER V 5X10X1 8 FW5

6 411 141 6705 WASHER SPR 5 8 SW5

7 630 000 7756 BOLT,HEX-SCT 8 M5X12

Key No.

NOTE

MODEL TCM-3700

9912-001

ヘッド駆動部 HEAD DRIVING SECTION

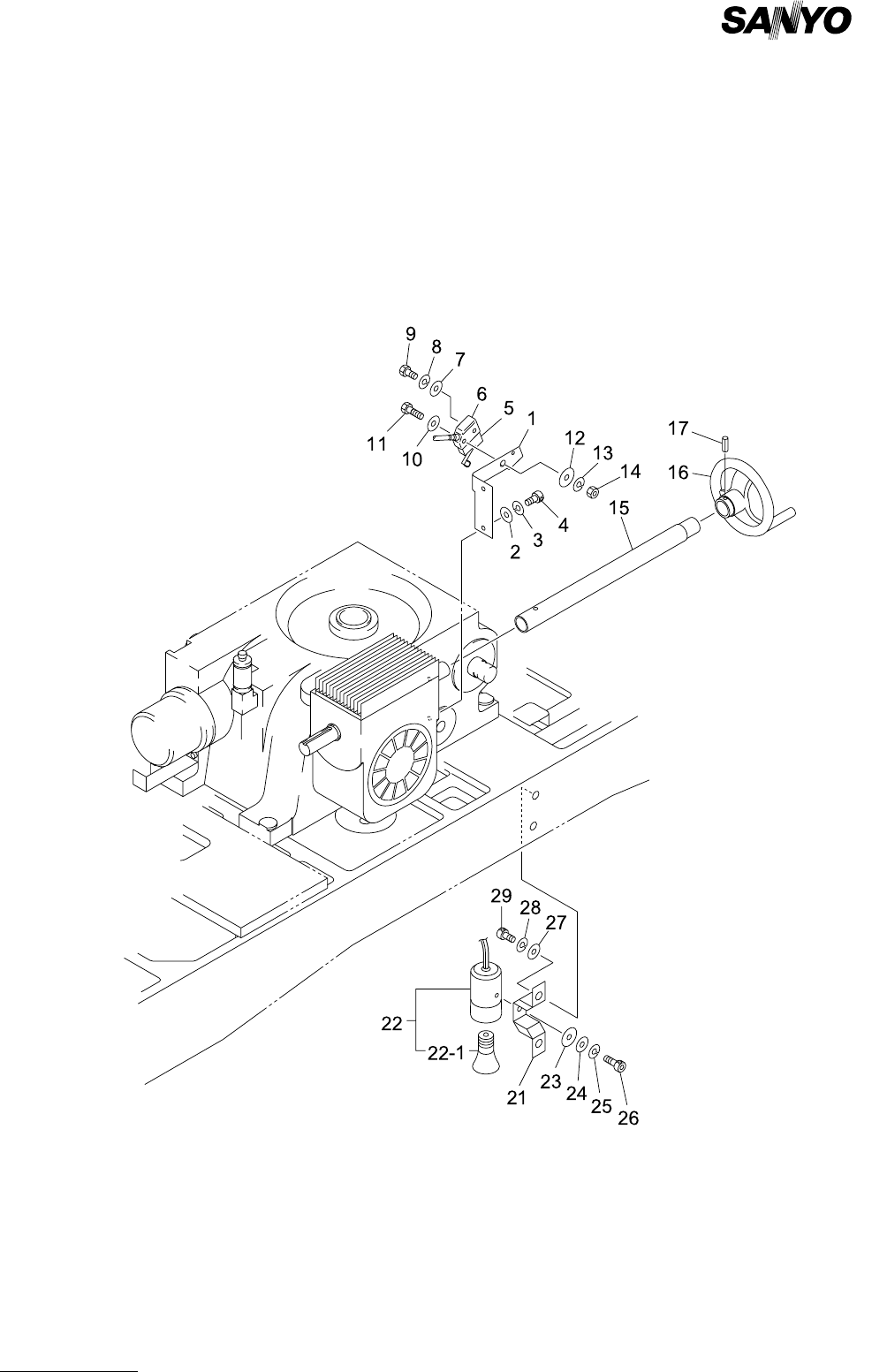

Fig. 3-20 手回しハンドル、スポットライト Hand Wheel,Spotlight
