( 5 ) 棘轮爪止动器的调整 〈 顺序 〉 ① 使推杆顶推 ， 让止动器与推杆贴紧 u ② 在 “ ① ” 的状态下 ， 在棘轮爪与棘轮爪止动器最接近的位置上使两者轻轻贴紧 ， 固定螵钉 。 棘轮爪 固定螺钉 棘轮爪止动器 ③ 请确认棘轮全周区域内棘轮爪与棘轮爪止动器的间隙不超过 0 . 1 mm 。 请在棘轮全周区域内让推杆完成全部行程 ， 检查棘轮爪是否未压下棘轮爪止动器 ， 确认在棘轮全周 区域内没有进给不足 。 36

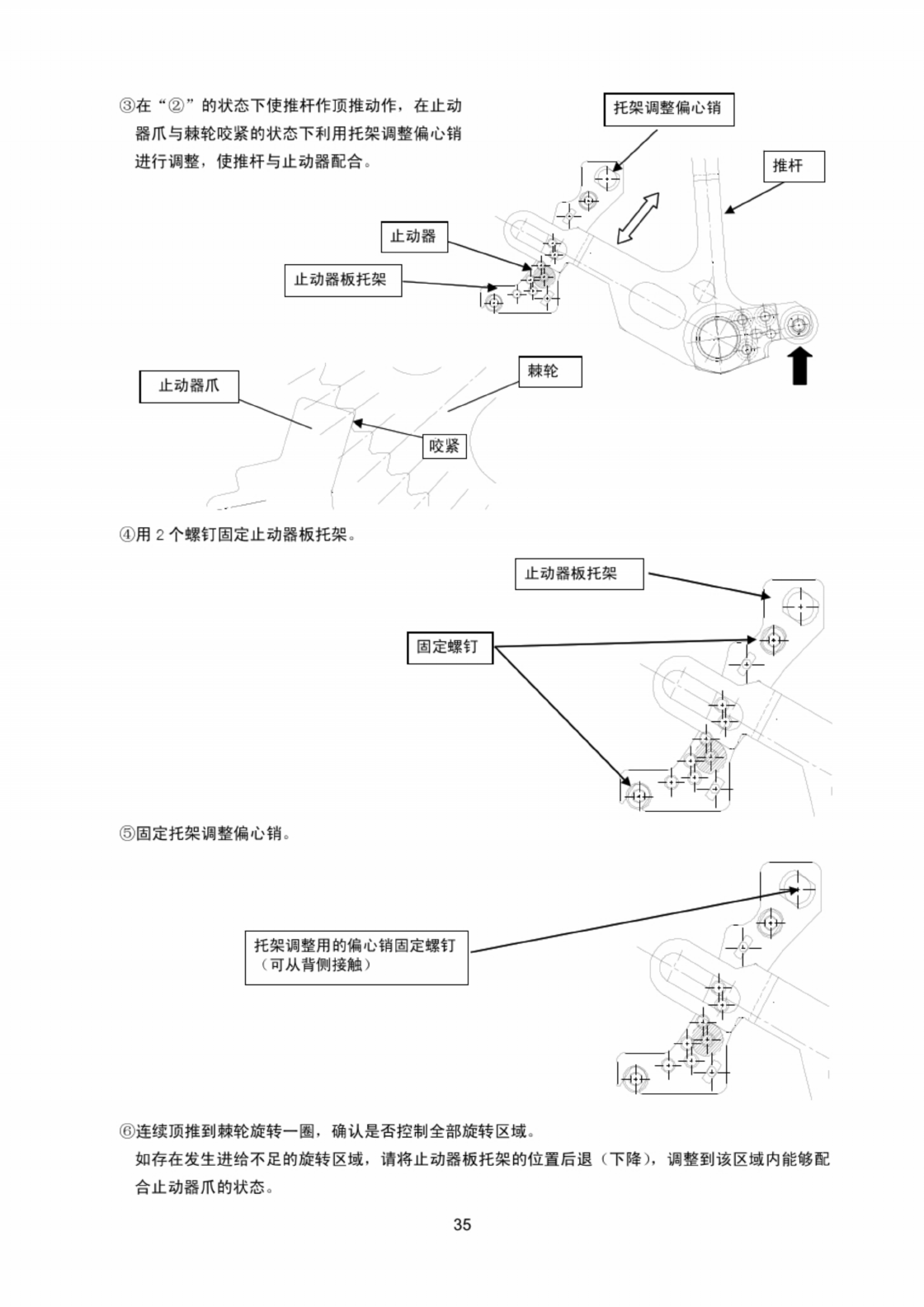

③
在
“
②
”
的状态下使推杆作顶推动作
，
在止动
器爪与棘轮咬紧的状态下利用托架调整偏心销
托架调整偏心销
进行调整
.
使推杆与止动器配合
U
止动器板托架
止动器爪
④
用
2
个螺钉固定止动器板托架
。
止动器板托架
固定螺钉
⑤
固定托架调整偏心销
1
托架调整用的偏心销固定螺钉
(
可从背侧接触
）
⑥
连续顶推到棘轮旋转一圈
.
确认是否控制全部旋转区域
。
如存在发生进给不足的旋转区域
.
请将止动器板托架的位置后退
（
下降
）
，
调整到该区域内能够配
合止动器爪的状态
。
35
(
5
)

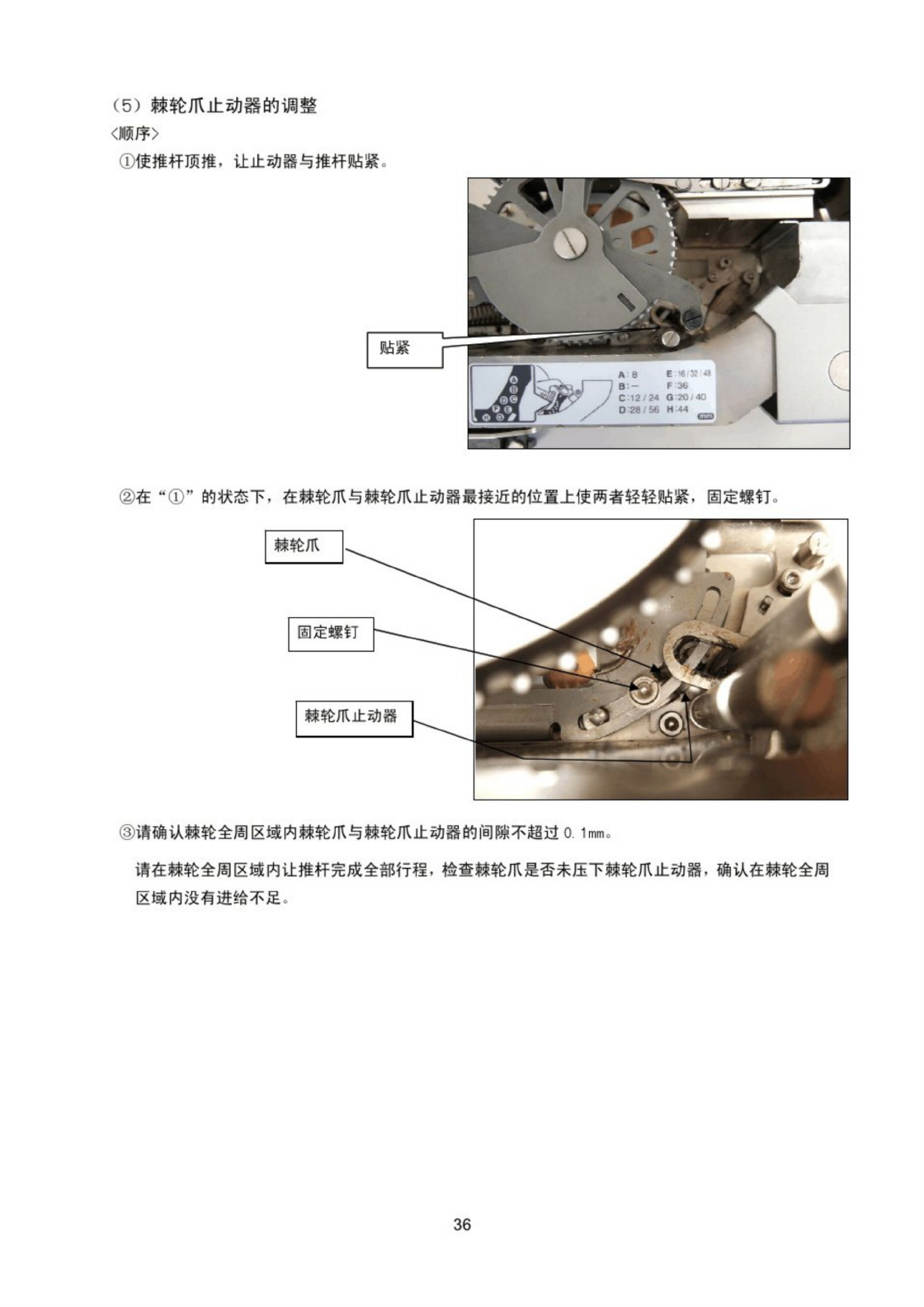

棘轮爪止动器的调整
〈
顺序
〉
①
使推杆顶推
，
让止动器与推杆贴紧
u
②
在
“
①
”
的状态下
，
在棘轮爪与棘轮爪止动器最接近的位置上使两者轻轻贴紧
，
固定螵钉
。
棘轮爪
固定螺钉
棘轮爪止动器
③
请确认棘轮全周区域内棘轮爪与棘轮爪止动器的间隙不超过
0
.
1
mm
。
请在棘轮全周区域内让推杆完成全部行程
，
检查棘轮爪是否未压下棘轮爪止动器
，
确认在棘轮全周
区域内没有进给不足
。
36
(
6
)

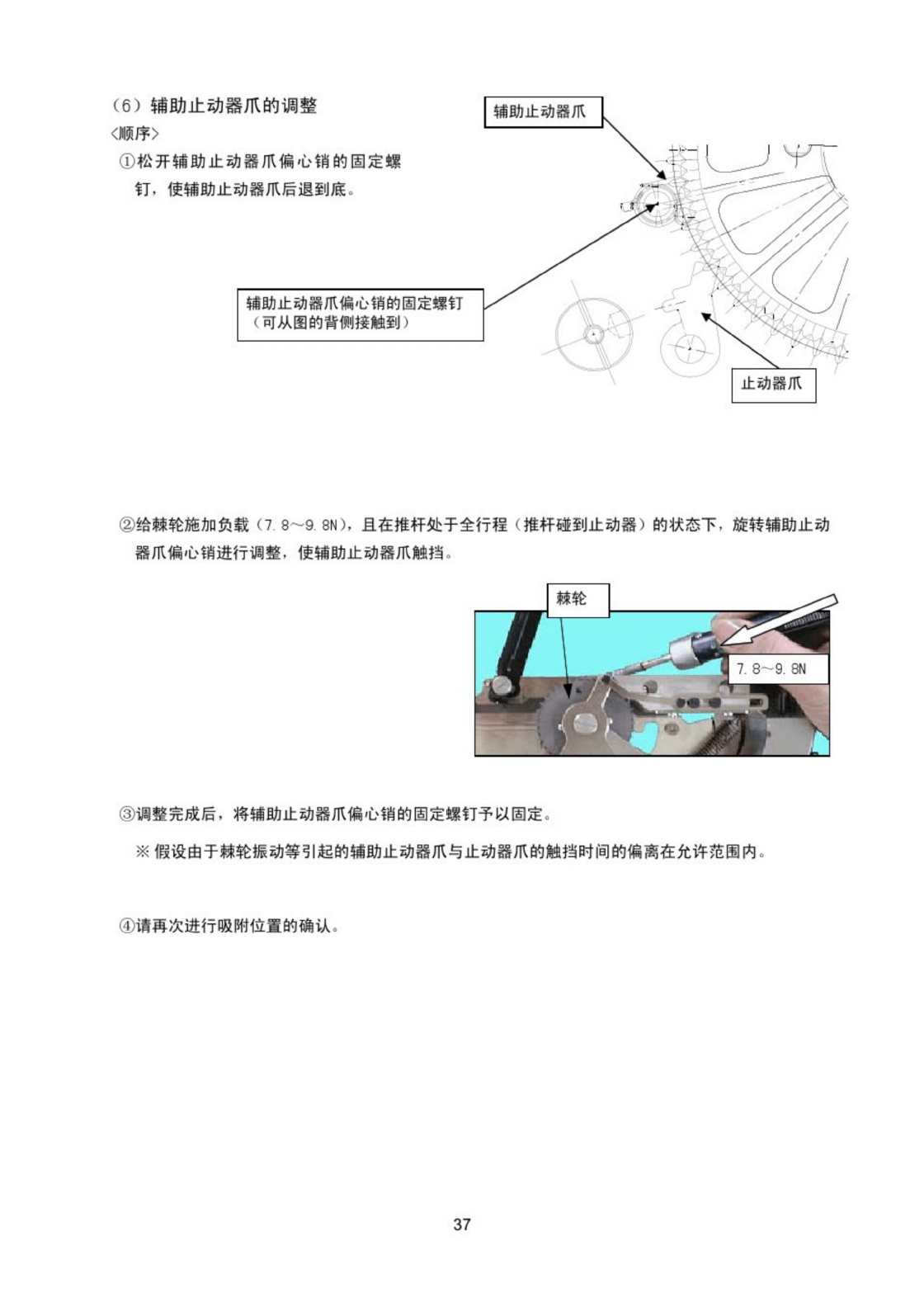

辅助止动器爪的调整
〈
顺序
〉
①
松开辅助止动器爪偏心销的固定螺
钉
，
使辅助止动器爪后退到底
《
辅助止动器爪
%
辅助止动器爪偏心销的固定螺钉
(
可从图的背侧接触到
）
②
给棘轮施加负载
（
7.8
9.8
N
)
,
且在推杆处于全行程
（
推杆碰到止动器
）
的状态下
，
旋转辅助止动
器爪偏心销进行调整
，
使辅助止动器爪触挡
。
③
调整完成后
.
将辅助止动器爪偏心销的固定螺钉予以固定
。
※
假设由于棘轮振动等引起的辅助止动器爪与止动器爪的触挡时间的偏离在允许范围内
。
④
请再次进行吸附位置的确认
。
37
