Chap ter 1 本部分介绍设备维护作业环境、作业工具、维修项目等。 维护条件 C utting-edge Modular Mounter HM520 M aintenance Handb ook 1-6 维护前共同执行程序 维护条件 4. 拆 下 对 接 台车( D ock ing Car t ) Step 1. 按下 "E XC H A N G E" 。 注 意 关闭了设备电源时、无法拆下对接台车( Dock…
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
1-5
维护前共同执行程序
Gantry移动到背面
2
3
① 单击<Menu>键
② 单击<
Parking
>键
③ 单击<背面待机>键
1
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
1-6
维护前共同执行程序
维护条件
4. 拆下对接台车(Docking Cart)
Step 1. 按下"EXCHANGE"。
注 意
关闭了设备电源时、无法拆下对接台车(Docking Cart)。
在设备接受电源的状态下拆卸对接台车。
Step 2. 下图是对接台车 轴(Docking Cart Shaft)朝箭头方向上升的情
形。
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
1-7
维护前共同执行程序

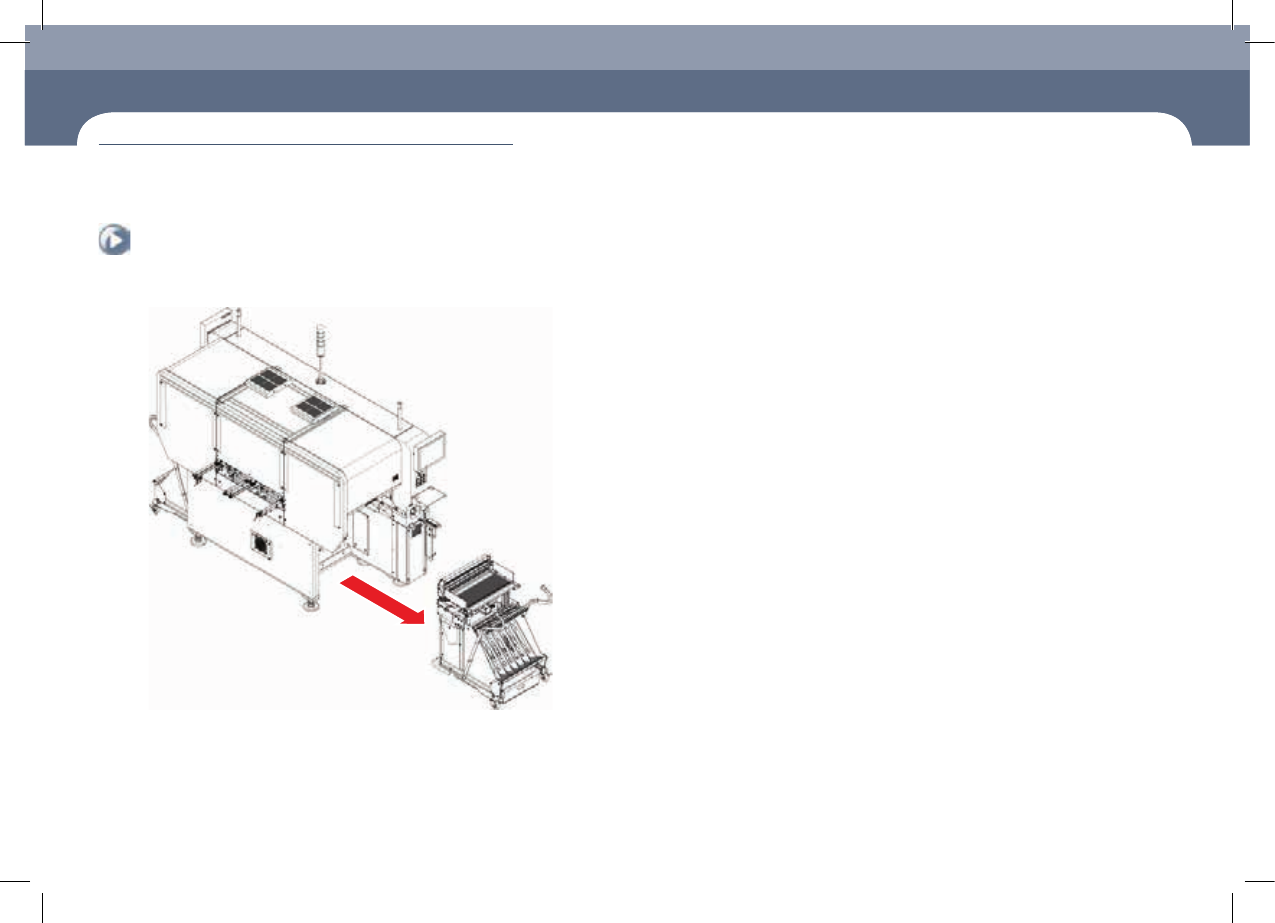

Step 3. 从设备上拆下对接台车。
