Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
1-13
维护用工具

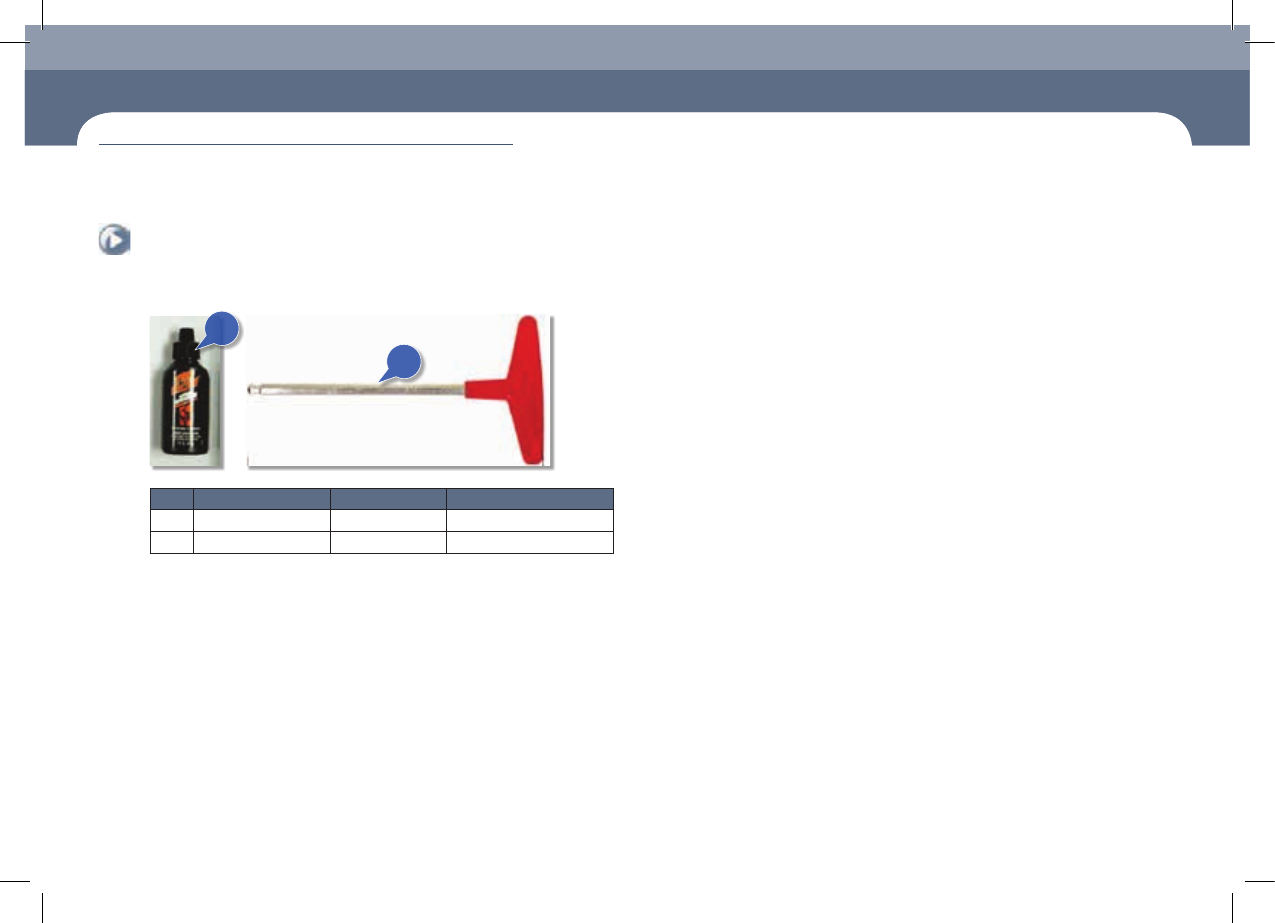

3. 基本提供的工具
1
2
序号 名称 器材编号 用途
1 Tri-Flow J9099034A
吸嘴润滑
2
头部拆卸
TO03-001491
头部拆卸
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
1-14
维护用工具
维护条件

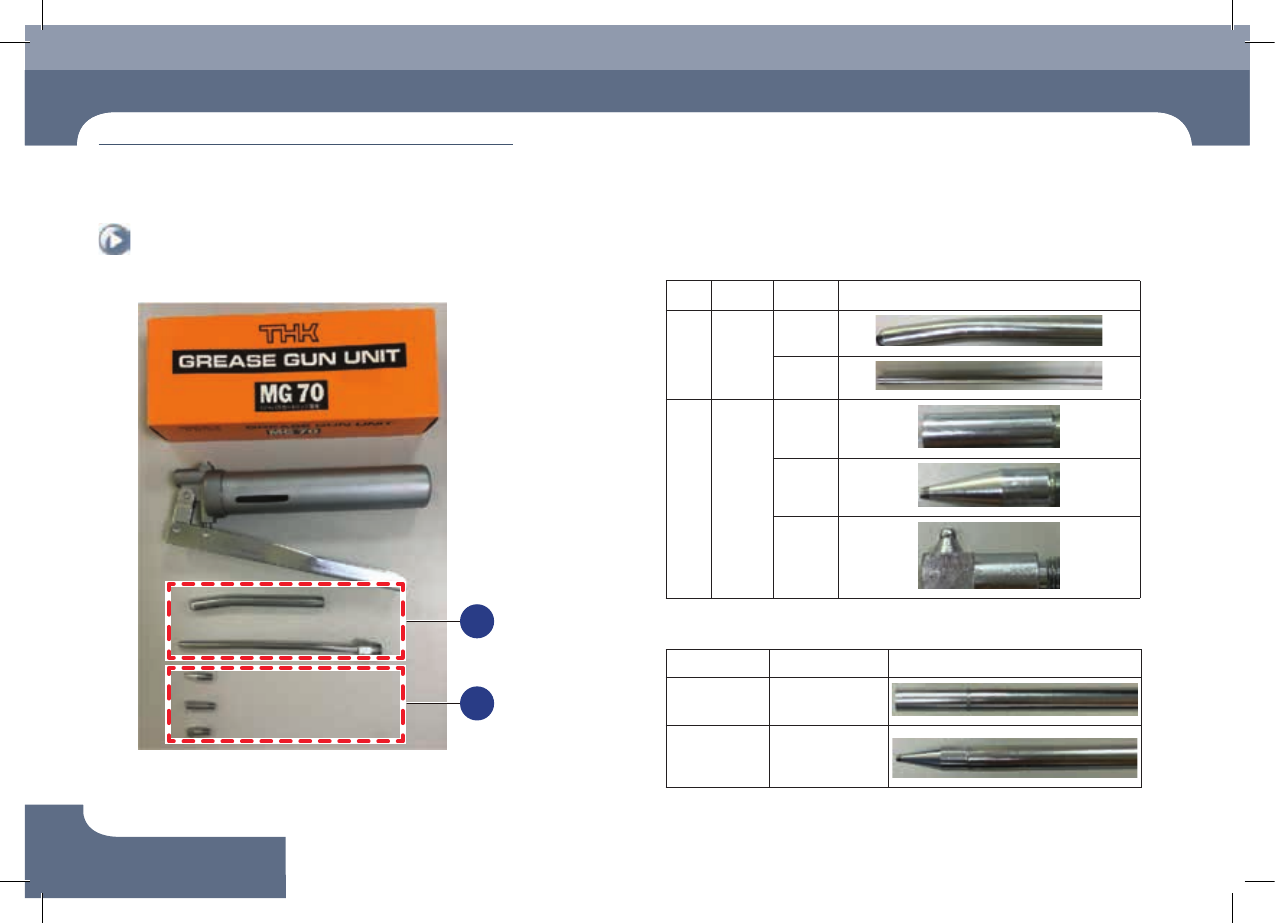

4. 注油器部件
1
2
No.
区分 型 详细
1
喷嘴
H型
U型
2
油嘴
N型
P型
L型
各模块的注油器组合
模块 喷嘴+油嘴 详细
X轴LM Guide U型+N型
X轴Ball Screw
Y轴LM Guide
U型+P型
v
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
1-15
维护用工具

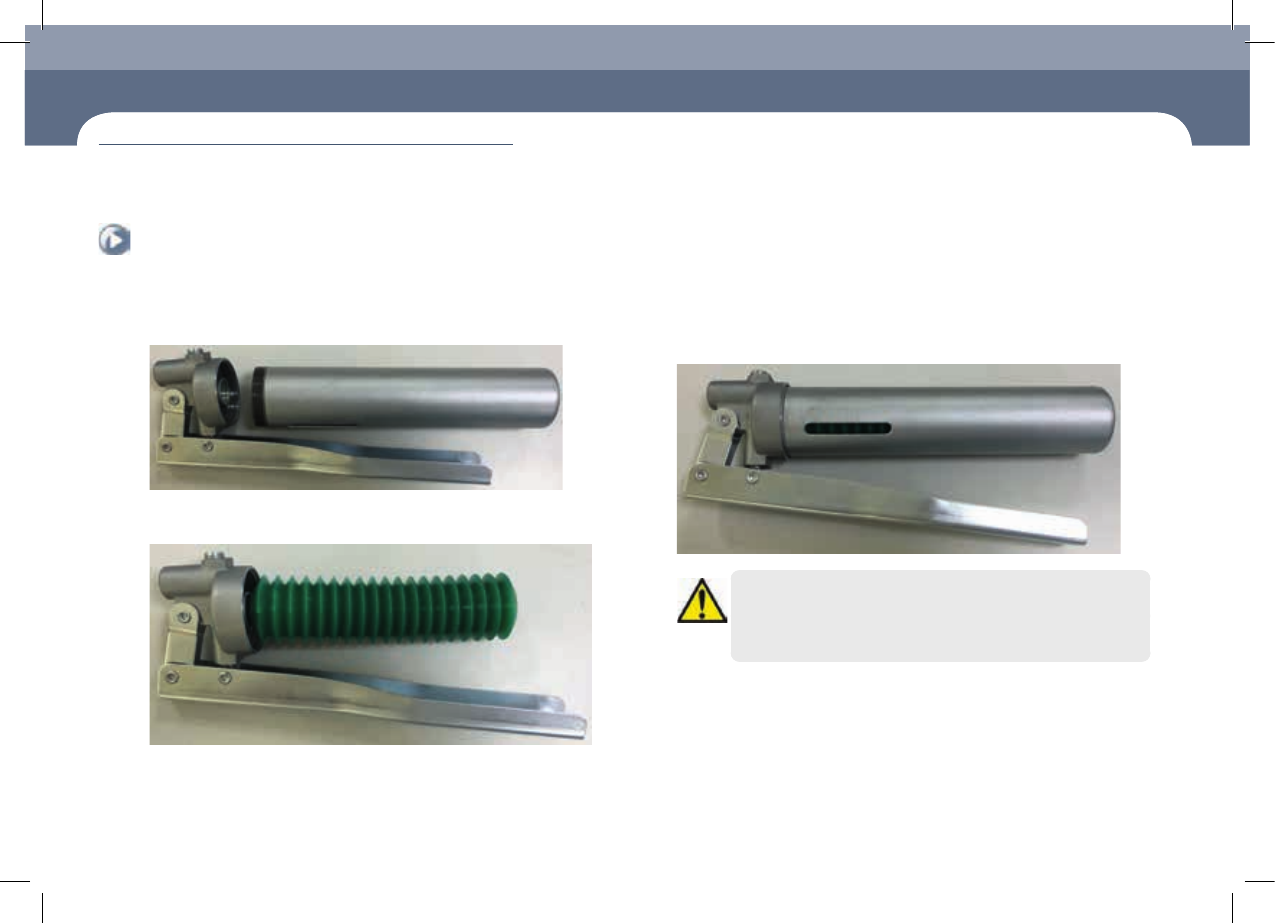

5. 注油器使用方法
Step 1. 从注油器中分离Cage。
Step 2. 将要使用的Grease连接到注油器里。
Step 3. 组装注油器和Cage后，连接适合注油的模块之喷嘴和油嘴后进行
加油。
注 意
使用指定的注油器按照指定方法注入指定润滑脂。
不得使用其它方法注油。
设备的运行条件严酷时、请随时注意注油状态后进行注油。
