3-1
第 3 章
每日检查
Cutting-edge Modular Mounter
Dump Box 清扫
防止Dump Box内NG部件充溢流入设备内部
措施
Step 1. 按下"Feeder Change"使Front/Rear X Frame移动到设备的中
间位置。
详细内容请参阅详见"3. Front/Rear X Frame移动到设备的中间位置" (
第1-2页)
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 清空Dump Box内NG部件
Step 4. 清空Blow Dump Box内NG部件
Dump
Box
清扫
(所需时间: 5分 / No. D-2)
第 3 章
每日检查
HM520 Maintenance Handbook
3-2
第 3 章
每日检查
Cutting-edge Modular Mounter
清扫Docking Cart
每日检查
维护工具
刷子
措施
清理Feeder及Feeder Base
清理Feeder及Feeder Base，以防Feeder安装错误及连接器接触不良问题发生。

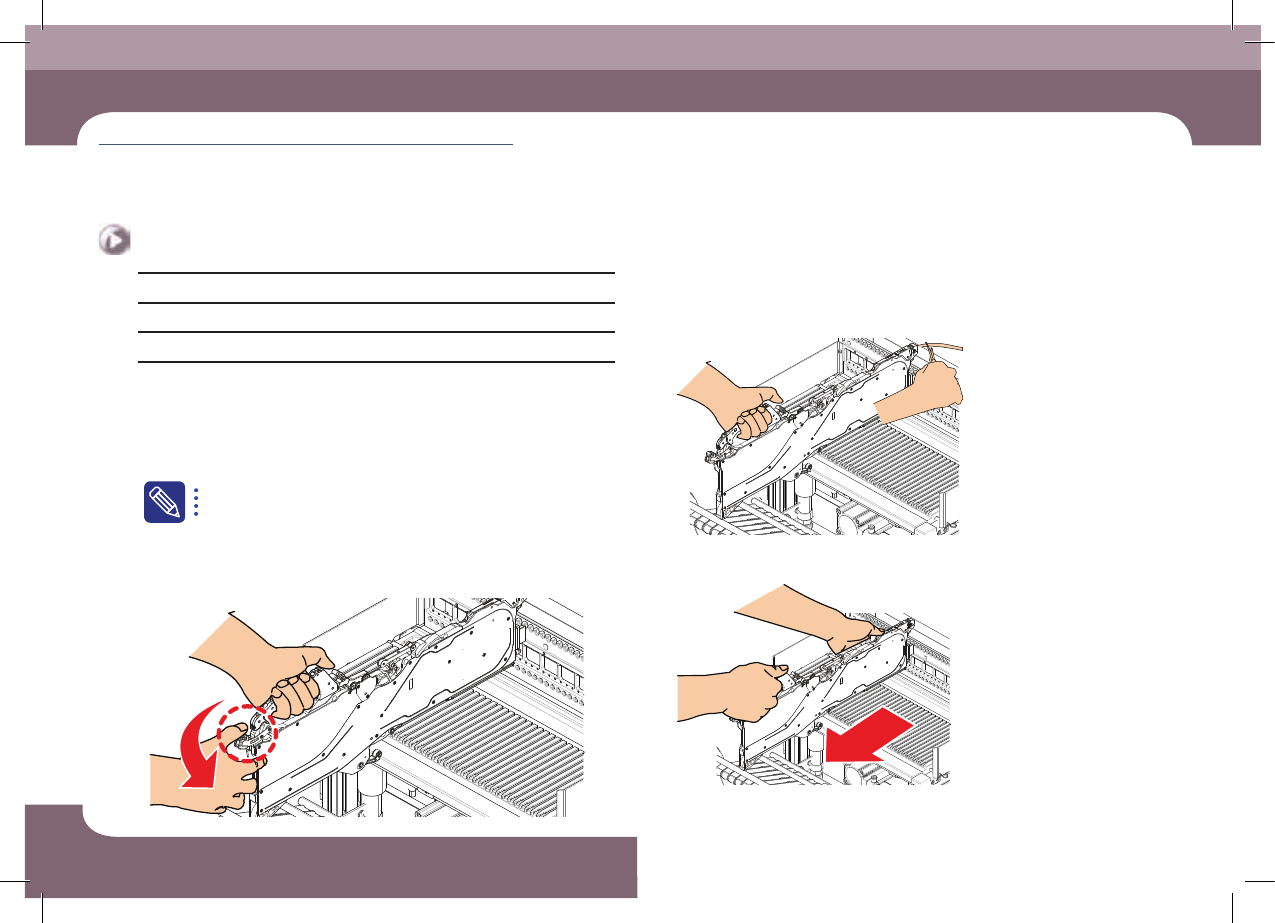

Step 1. 分离Docking cart
详情见 详见"4. 拆下对接台车(Docking Cart)" (第1-6页)
Step 2. 从Feeder bass分离Feeder。
① 后拉GRIP
② 去除
tape
reel
（带卷）
③ 卸载供料器
清扫
Docking
Cart
(所需时间: 10分 / No. D-3)
