HM520 M aintenance Handb ook 3-1 0 第 3 章每日检查 C utting-edge Modular Mounter 清扫Flux 每日检查 Step 5. 使用内六角扳手分离 Tu b e 支架。 Step 6. 使用内六角扳手拧开 Bolt 后，再分离 Squeegee 和 Scrap er 。 Step 7 . 使用内六角扳手分离 Hight Block 。 S…

HM520 Maintenance Handbook

3-9

第 3 章

每日检查

Cutting-edge Modular Mounter

清扫Flux

维护工具

布、乙醇、超声波清洗器、棉棒

措施

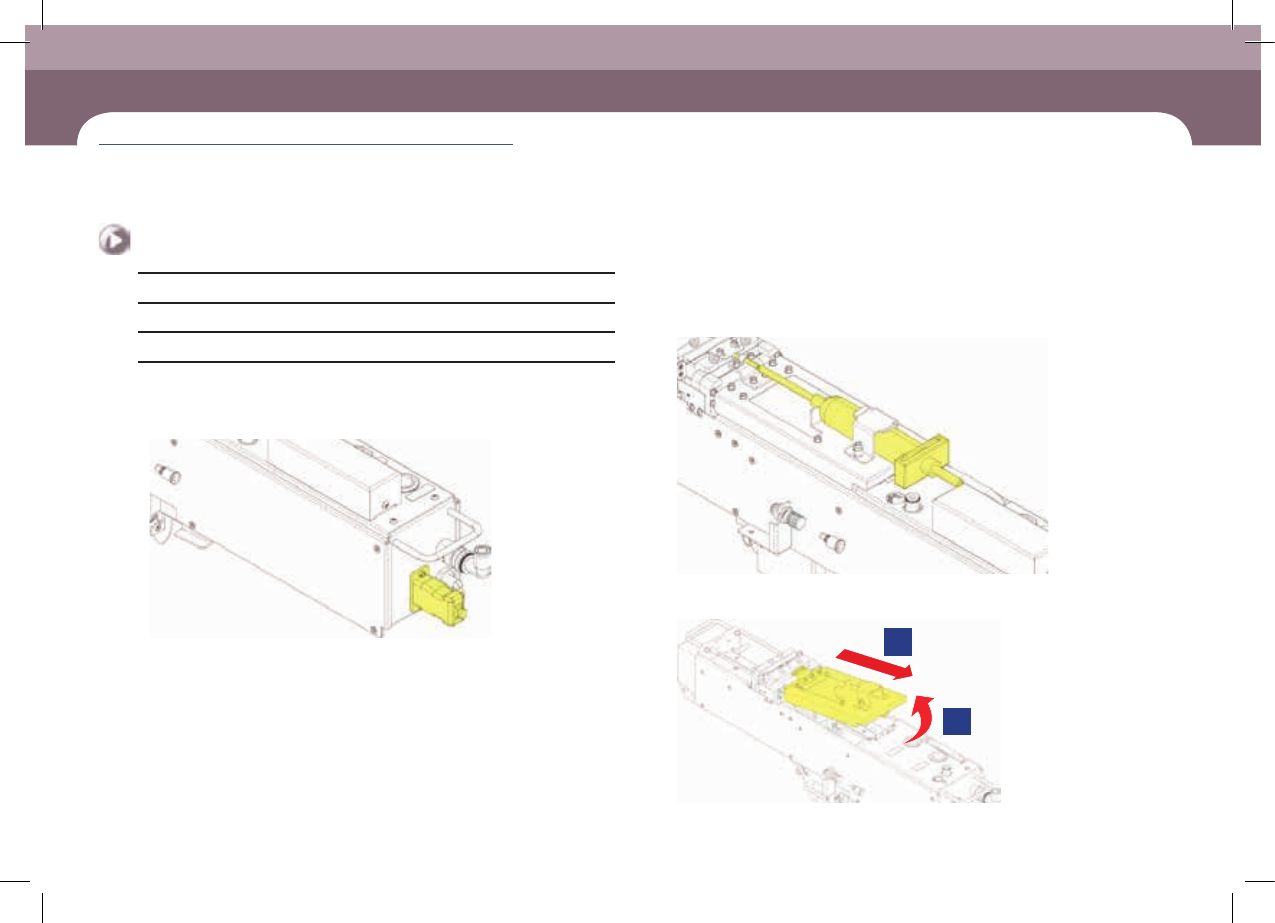

Step 1. 执行Flux Table原点恢复

Step 2. 拔出连接到Flux的电源电缆。

Step 3. 从主机中分离Syringe。

Step 4. 从主机中分离Door Ass'y。

清扫

Flux

(所需时间: 10 分钟 / No. D-7)

HM520 Maintenance Handbook

3-10

第 3 章

每日检查

Cutting-edge Modular Mounter

清扫Flux

每日检查

Step 5. 使用内六角扳手分离Tube支架。

Step 6. 使用内六角扳手拧开Bolt后，再分离 Squeegee和Scraper。

Step 7. 使用内六角扳手分离Hight Block。

Step 8. 从主机中分离Table。

HM520 Maintenance Handbook

3-11

第 3 章

每日检查

Cutting-edge Modular Mounter

清扫Flux

Step 9. 用酒精和布彻底清理分离的部件。 Step 10. 用布沾取酒精清理Table安装部分和Squeegee、Scraper连接部

分。
