每周检查 第 4 章 C utting-edge Modular Mounter HM520 M aintenance Handb ook 4-6 清扫Conveyor Sensor 每周检查 注 意 如果感应器动作错误或异常、请联系本公司的 C / S 企业( STS )或当地代 理商进行作业。
每周检查
第 4 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
4-5
清扫Conveyor Sensor
维护工具
超细纤维布、棉棒、空气喷涂机
措施
Step 1. 把X Frame移动到背面。
详见"Gantry移动到背面"(1-8页)
Step 2. 按下操作面板的"EMG"按键停止作业后、依次按下"STOP"
、"RESET"。
详见"3. 紧急停止"(1-5页)
Step 3. 在下图检查相应Photo Sensor的 识 别 程 度 。( 红 色 LED在识别到对
象时亮灯)
清扫
Conveyor
Sensor
(所需时间: 10 分钟 / No. W-2)
每周检查
第 4 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
4-6
清扫Conveyor Sensor
每周检查
注 意
如果感应器动作错误或异常、请联系本公司的C/S企业(STS)或当地代
理商进行作业。
每周检查
第 4 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
4-7

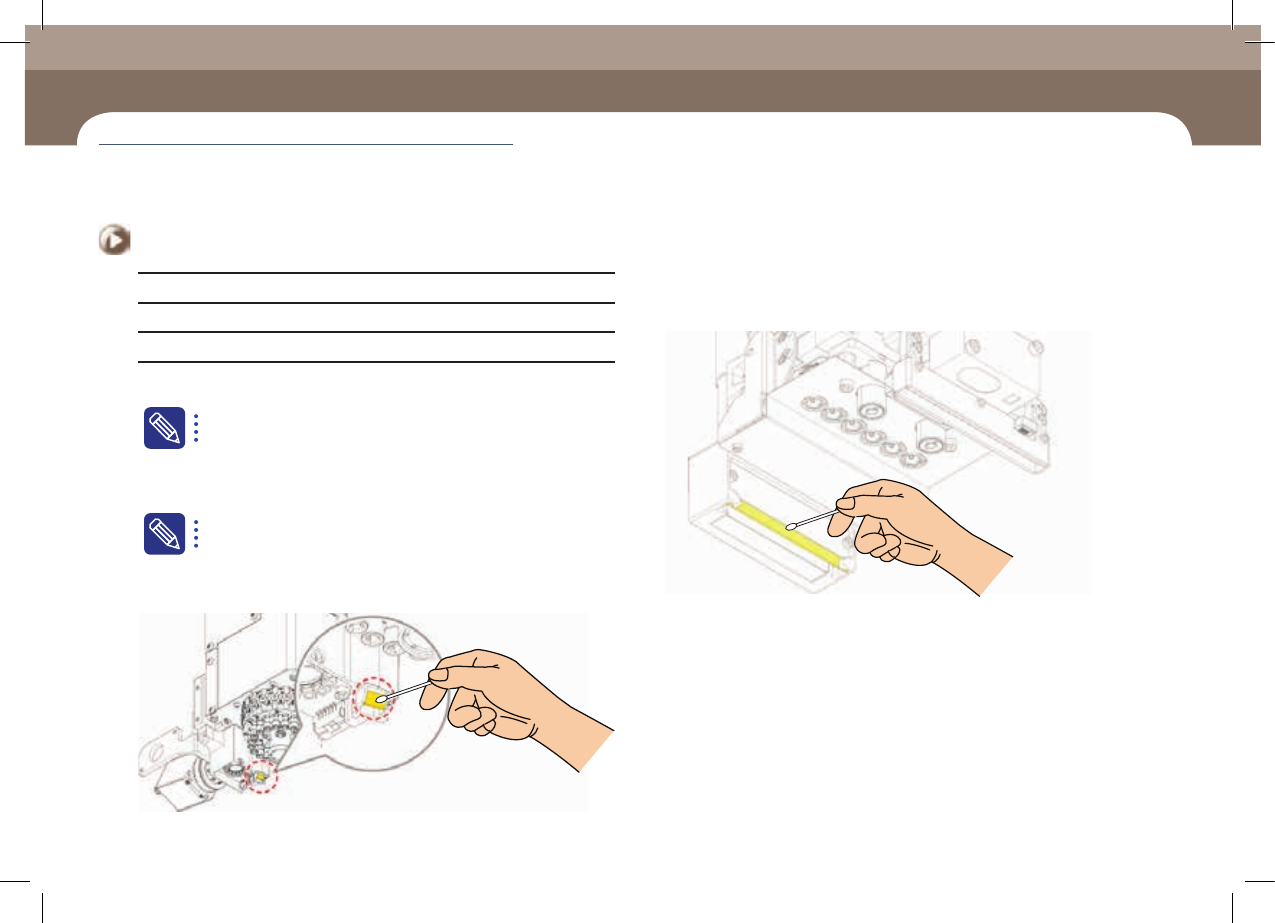

清扫SVS Camera Mirror
维护工具
棉棒
措施
Step 1. 把X Frame移动到背面。
详见"Gantry移动到背面"(1-8页)
Step 2. 按下操作面板的"EMG"按键停止作业后、依次按下"STOP"
、"RESET"。
详见"3. 紧急停止"(1-5页)
Step 3. 使用棉棒清理Mirror。
HS Head
MF Head
清扫
SVS
Camera
Mirror
(所需时间: 10 分钟 / No. W-3)
