每月检查 第 5 章 C utting-edge Modular Mounter HM520 M aintenance Handb ook 5 -2 4 HS Head 检查,清扫,涂抹 每月检查 检查 R 轴/ T 轴齿轮 ① 将 Berral 往逆时针方向旋转后，确认 R 轴齿轮是否有异常。 ② 旋转 Spindle ，确认 T 轴齿轮是否有异常。 注 意 ● 如果发现异常，请咨询 C / S 公司( STS )或当地代理店( Lo…
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-23
HS Head 检查,清扫,涂抹

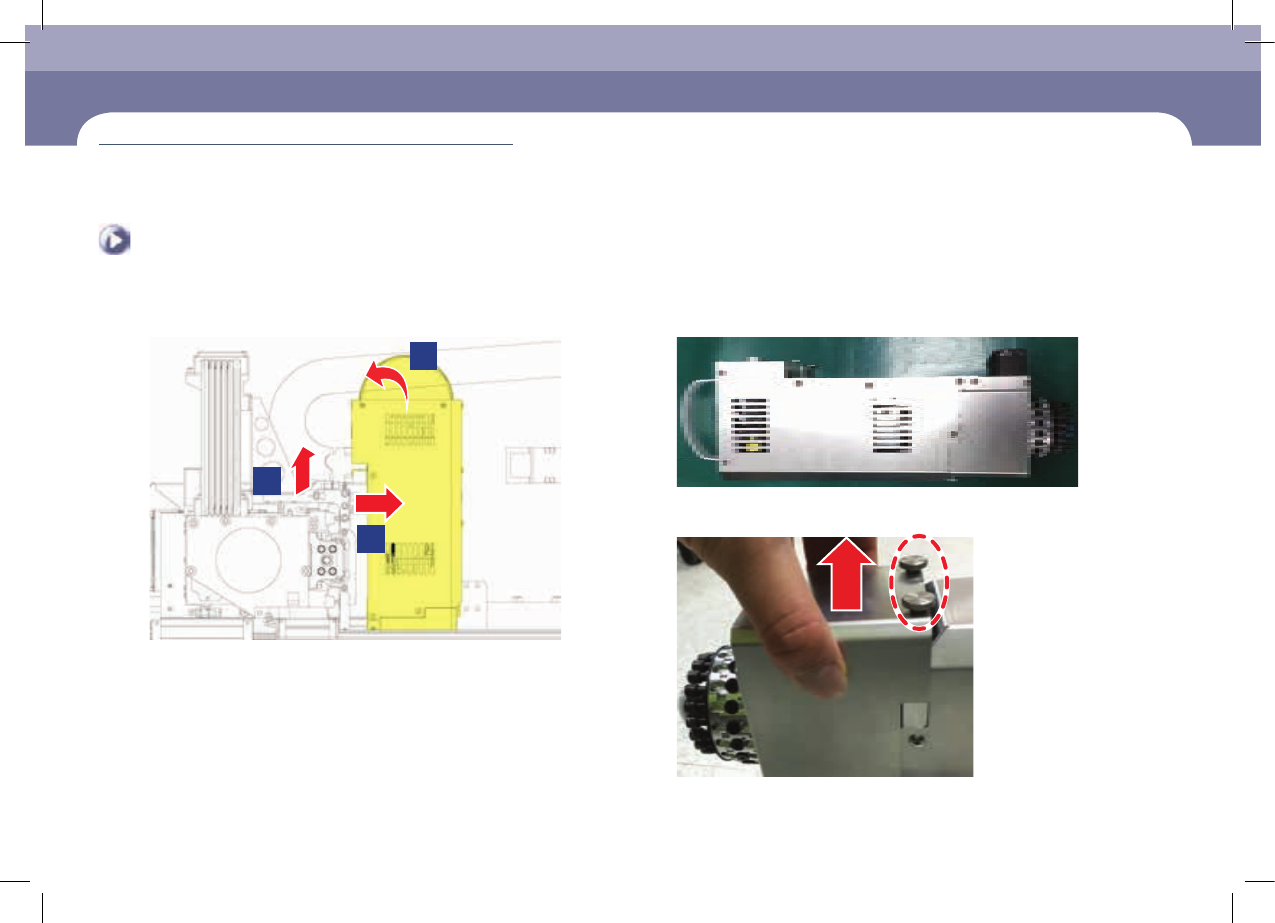

Step 5. 按下面顺序分离Head，此 时 不 要 损 伤 Head固定Bracket
1
3
2
`
Step 6. 将Head放在防静电工作台上
Step 7. 拧 开 螺 栓 后 ，分 离 下 方 Cover。
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-24
HS Head 检查,清扫,涂抹
每月检查

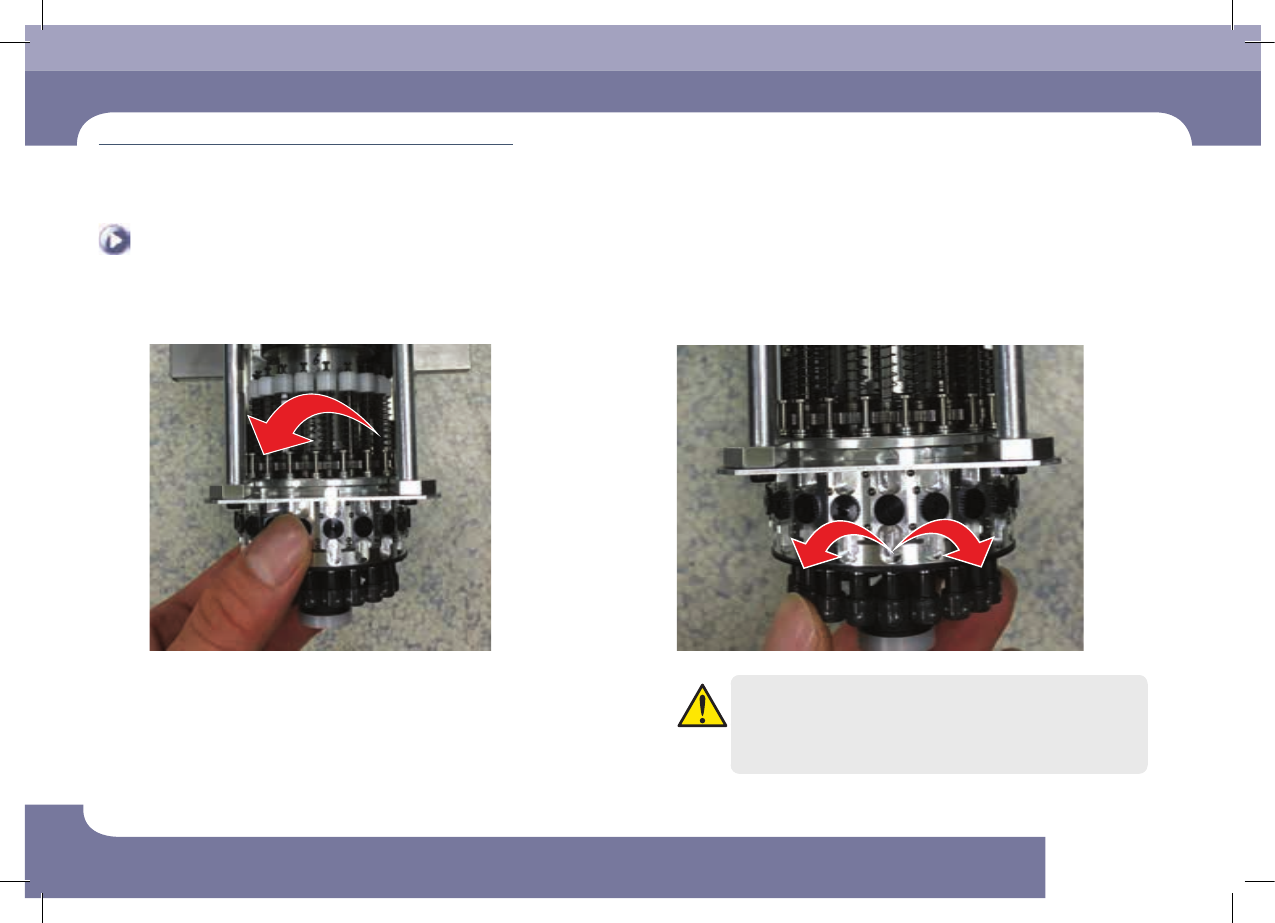

检查R轴/T轴齿轮
① 将Berral往逆时针方向旋转后，确认R轴齿轮是否有异常。
② 旋转
Spindle
，确认
T
轴齿轮是否有异常。
注 意
● 如果发现异常，请咨询 C/S公司(STS)或当地代理店(Local agent)
后进行处理。
● 如果将R轴齿轮往顺时针方向旋转，Spindle和Z轴SHOE之间将发生冲
撞而造成损坏。
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-25
HS Head 检查,清扫,涂抹

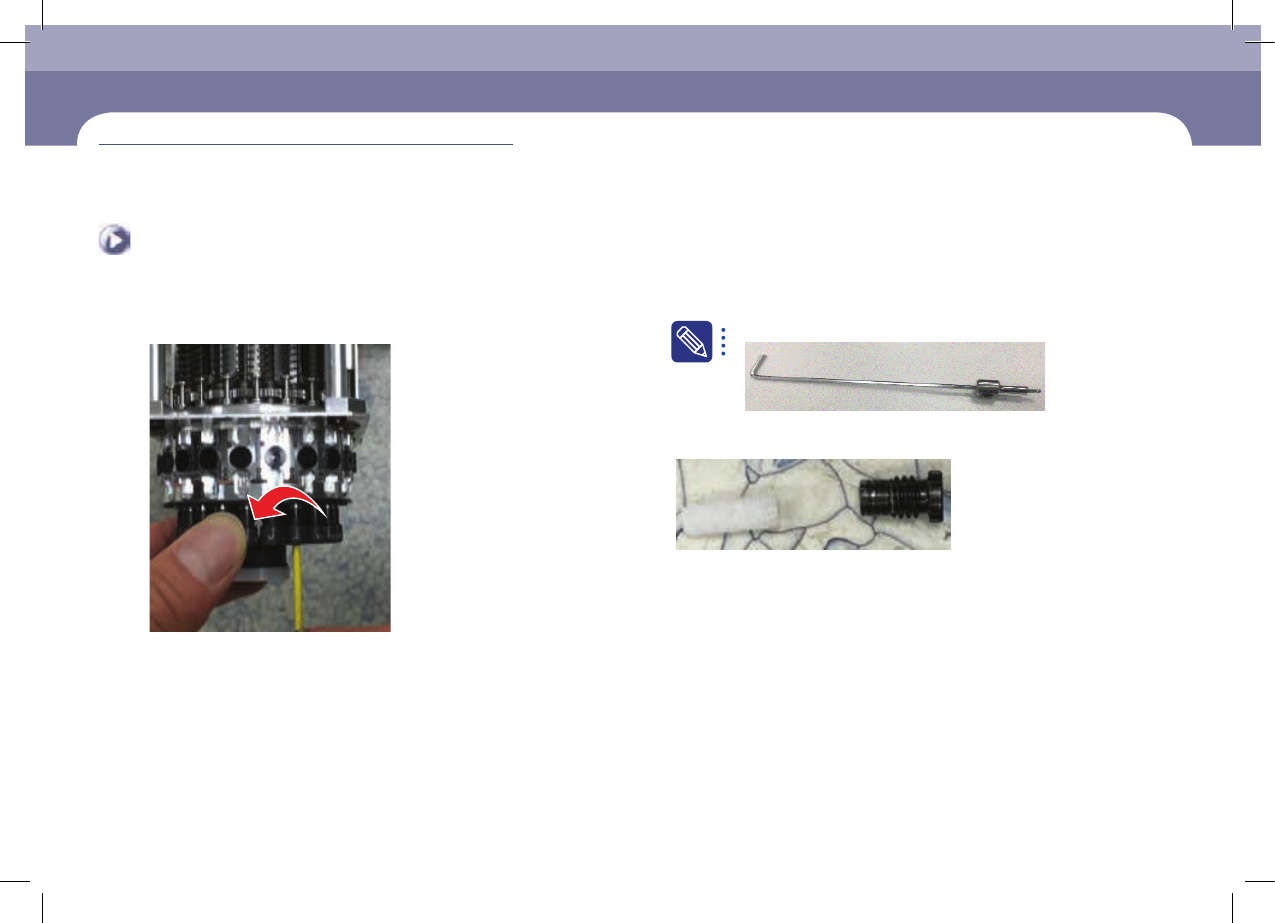

确认Nozzle Filter污染状态及更换。
① 使用Nozzle Filter分离 Jig拆卸Nozzle Filter后，确认Nozzle Filter是否变色
Nozzle Filter分离 Jig
② 确认
Filter
Element
是否有变色后进行更换。
