每月检查 第 5 章 C utting-edge Modular Mounter HM520 M aintenance Handb ook 5 -2 6 HS Head 检查,清扫,涂抹 每月检查 1.5 个月 正常 的清扫/更换 3 个月 注 意 Air Filter 需每月进行一次检查， 1 个月内进行一次更换。 不要用力连接，否则会损坏 Filter Cap 。 确认 A ir Filter 污染状 态 及更 换 ① 使用内六角扳…
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-25
HS Head 检查,清扫,涂抹
确认Nozzle Filter污染状态及更换。
① 使用Nozzle Filter分离 Jig拆卸Nozzle Filter后，确认Nozzle Filter是否变色
Nozzle Filter分离 Jig
② 确认
Filter
Element
是否有变色后进行更换。
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-26
HS Head 检查,清扫,涂抹
每月检查
1.5个月
正常
的清扫/更换
3个月
注 意
Air Filter需每月进行一次检查，1个月内进行一次更换。
不要用力连接，否则会损坏Filter Cap。
确认Air Filter污染状态及更换
① 使用内六角扳手分离Filter Cap。
② 确认
Filter
Element
是否有变色后进行更换。
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-27

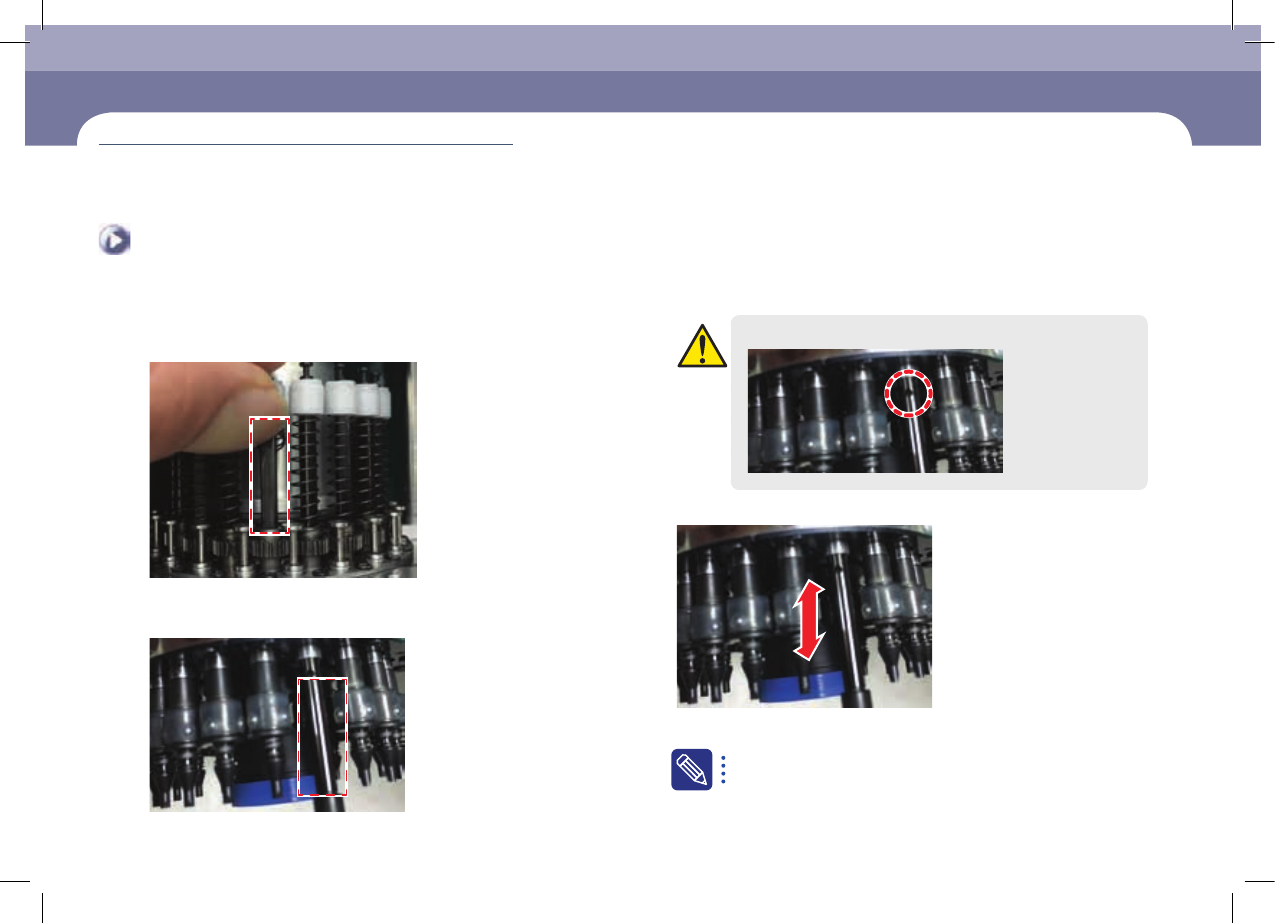

HS Head 检查,清扫,涂抹
警 告
注意防止Oil流入Spindle下方的Hole内
③ 抓住
Sindle
上/下移动
10
次以上
④ 涂抹
Oili
清理后，仍旧不柔软时，分离
Spindle
后清理
请分解Head Spindle后,请参考"HS Head Spandle分解与维护"页面.
Head Spindle检查及清理
① 将Spindle的Spring往上拉，涂抹少量Oil，然后用超细纤维布清理 (Oil: BIRAL
T&D)
② 将少量
Oil
涂抹在
Spindle
下方后，用超细纤维布清理 (
Oil
:
BIRAL
T
&
D
)(
Oil
:
BIRAL
T
&
D
)
