每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-28
HS Head 检查,清扫,涂抹
每月检查
注 意
测量滑动阻力时，Spool Assembly用力要适中。
摺动阻力为1.1N以下时 摺动阻力为1.1N以上时
正常 不正常
-
● Spool Assembly Guide 清扫
● 请咨询本公司C/S公司(STS)或当地代理
店(Local agent),接受相关处理.

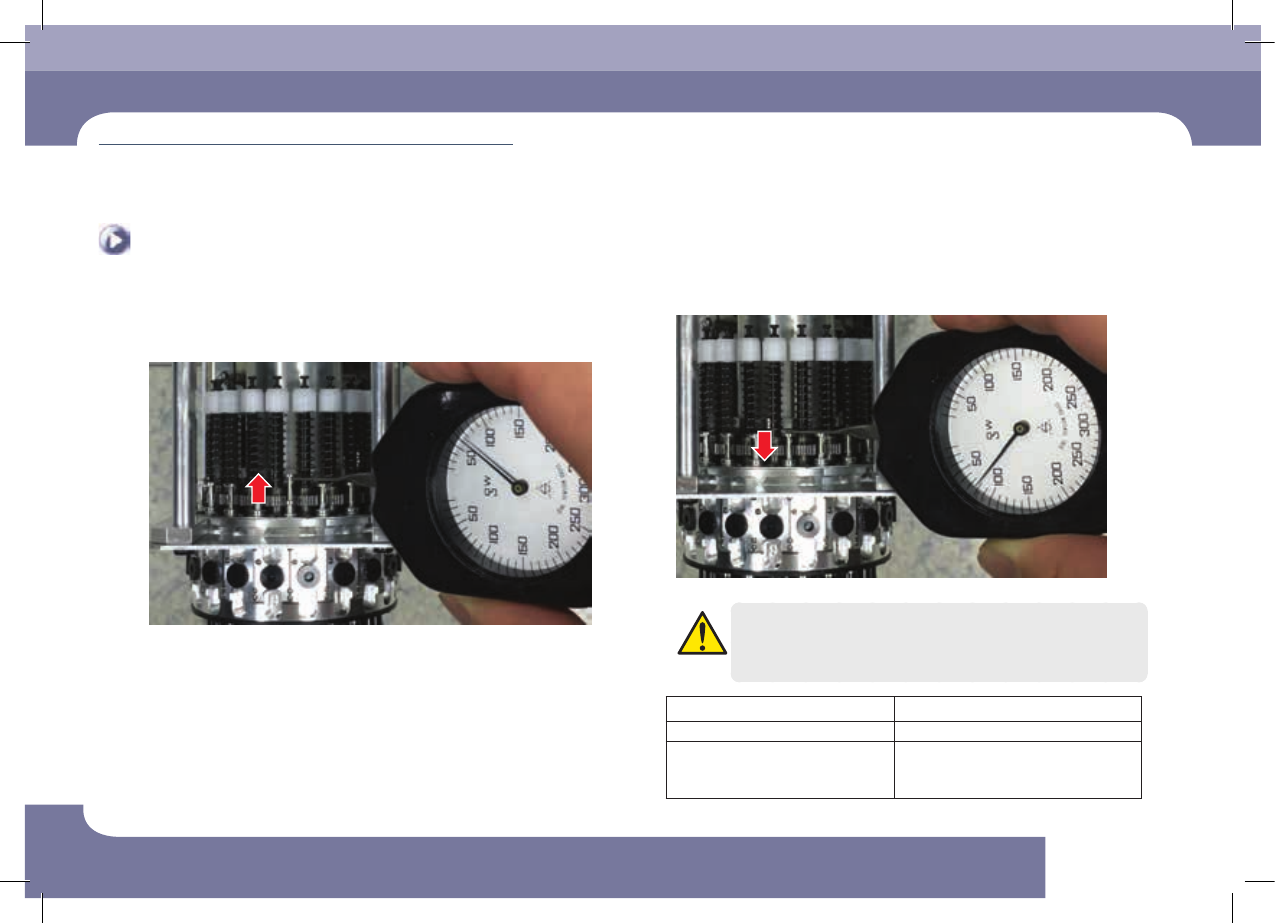

Head Spool Aseembly检查
① 在Spool Assembly的Flange上面和下面上接触Dial Tension Gauge后，往下/上压
住测量摺动阻力。
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-29
HS Head 检查,清扫,涂抹

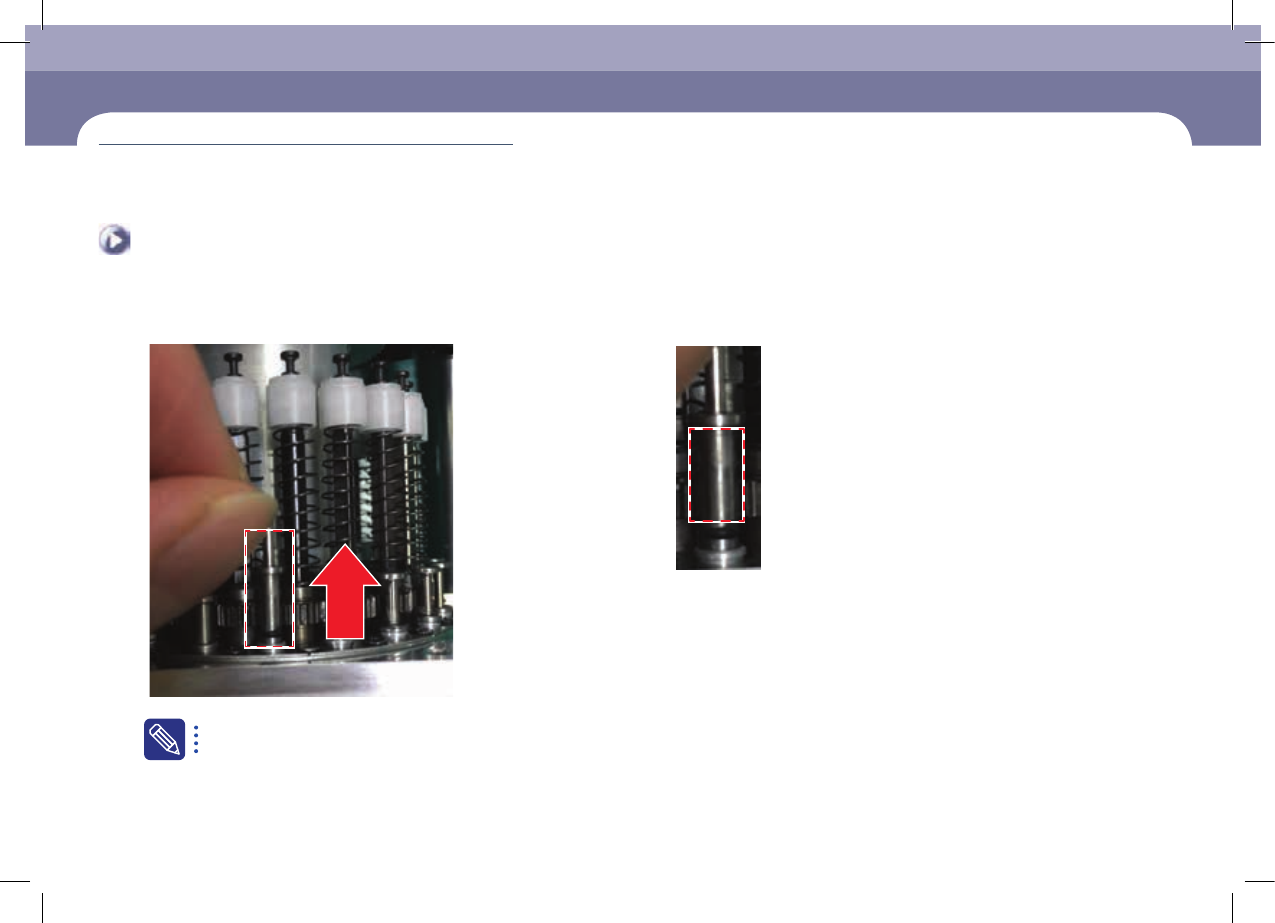

Head Spool Aseembly Guide 清扫
① 用手拿起Spool Assembly
拿起Spool Assembly时不要过度用力，拉到第一个O ring即可。
② 用超细纤维布清理
Spool
Assembly
的
Guide
部分
每月检查
第 5 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
5-30
HS Head 检查,清扫,涂抹
每月检查

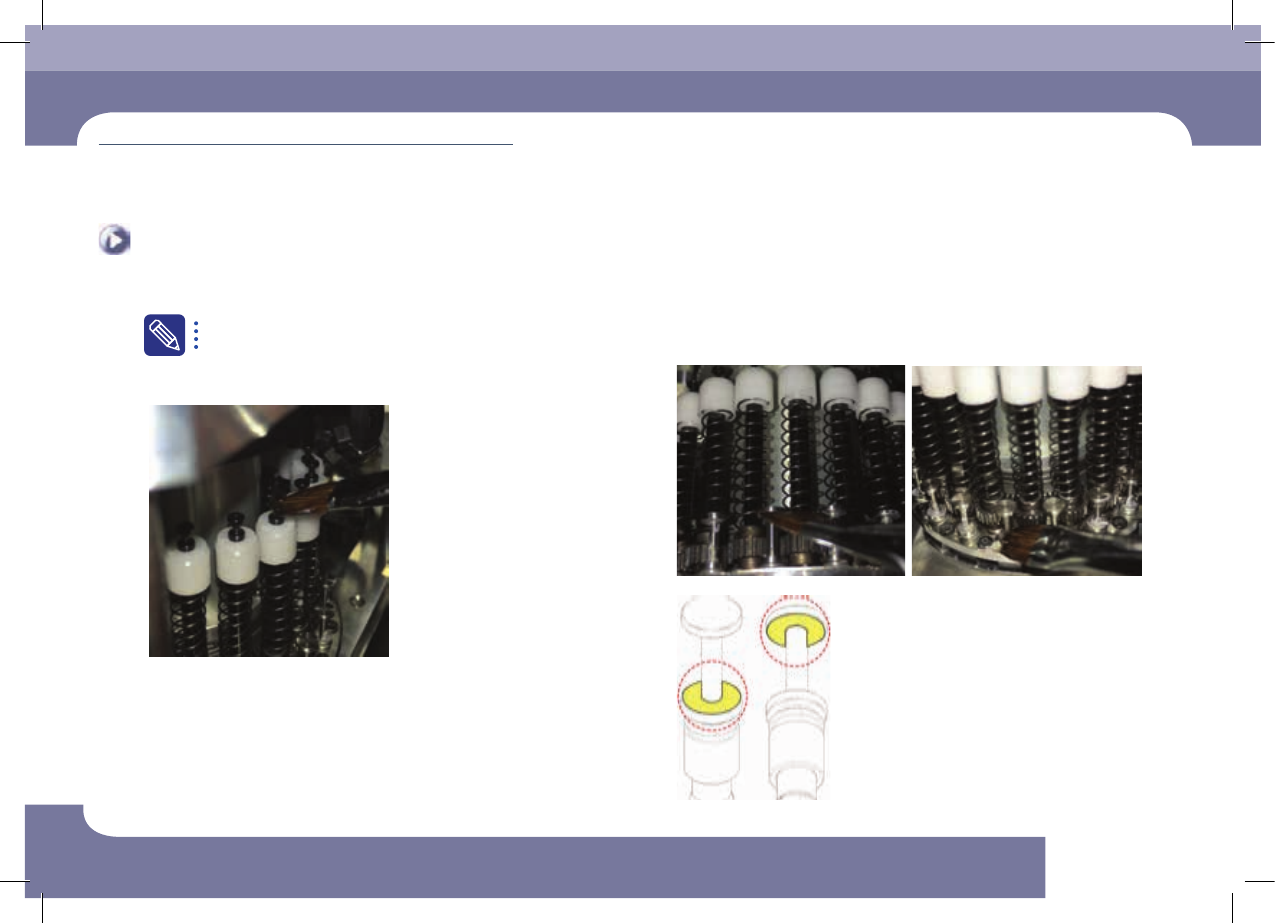

涂抹Head Oil
涂抹少量Grease。
③ 在
Spindle
Head
上部涂抹
Oil
(
Oil
:
BIRAL
T
&
D,
涂抹周期:
1
个月)
④ 在与
Spool
Assembly
的
Spool
Arm
接触的部分涂抹
Oil
(
Oil
:
BIRAL
T
&
D,
涂抹周期:
3
