HS Head Spindle拆卸和维护
第 6 章
Appendix
措施
Step 1. 将Cap Ring往下拉。
Step 2. 分离Spring cap后，Cap Ring和Spring进行分离。
HS
Head
Spindle
拆卸和维护
注 意
注意不要丢失Spring cap、Cap ring、Spring。
Step 3. 将Spindle往下分离。
Appendix
第 6 章
Cutting-edge Modular Mounter
HM520 Maintenance Handbook
6-2
HS Head Spindle拆卸和维护
Appendix

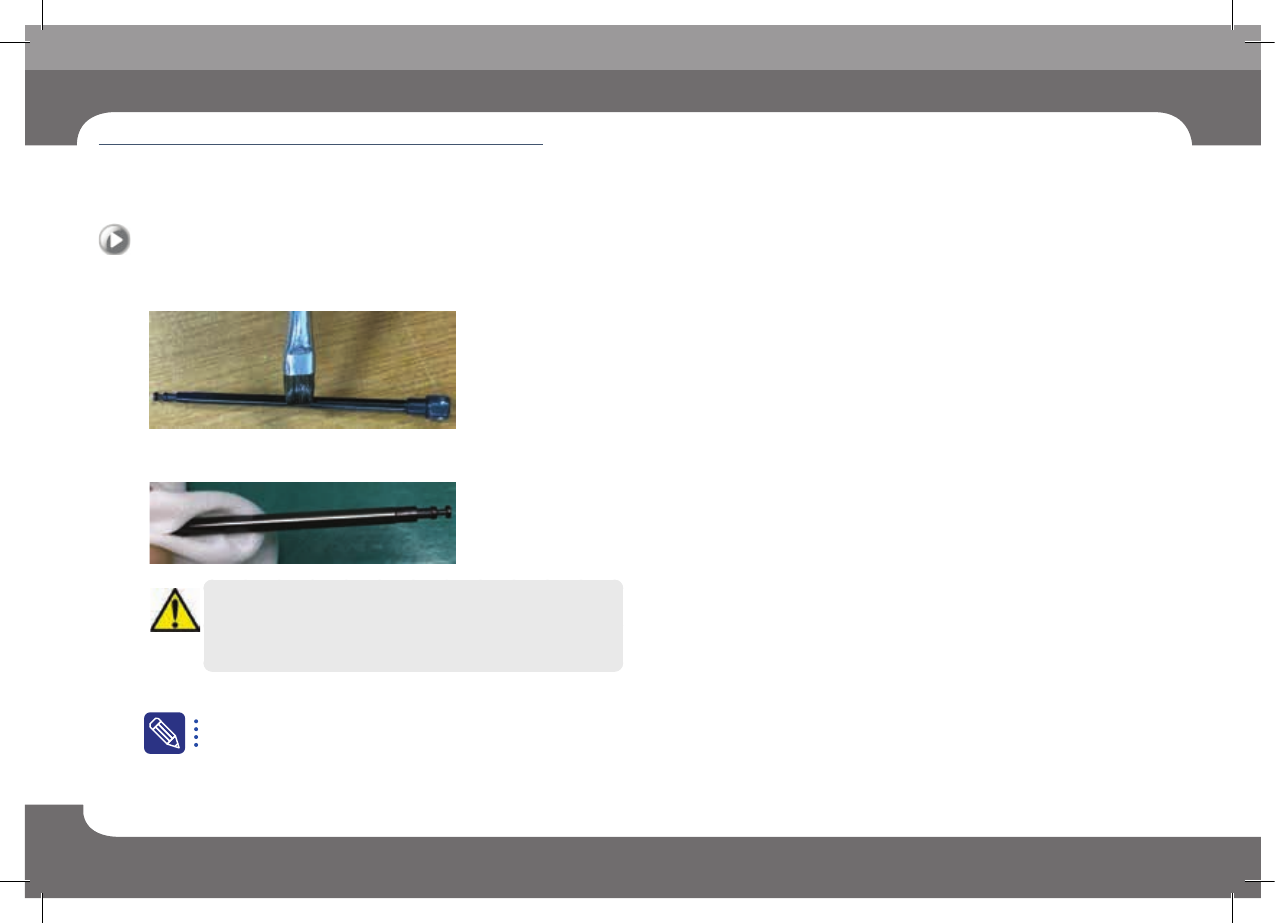

Step 4. 用毛笔将Oil涂抹在Spindle上(Oil: BIRAL T&D)
Step 5. 用布清理Spindle，以 防 在 Spindle上留下Oil
注 意
请少量涂抹,确保产品不流淌.
请注意不要沾上Oil.
注意防止Spindle Hole里流入Oil
Step 6. Spindle组装后进行再次检查。
维护后，如果症状依然未改善，就更换Spindle。
