NPM - DX EJM8D C - MB - 03O - 00 离线 准备 智能供料器的准备 3 3-2-1 -5 操作 手册 3 - 2 - 1 在台车上安装分 离器 ( 大卷盘 较重时 ) 1 2 3 1 2 3 附属品 型号 : N610119865A A 21 mm 用 ( 长度 : 19.2 mm ) 型号 : K XFB058W A00 ･･･ 2 个 42 mm 用 ( 长度 : 40.2 mm ) 型号 : K XFB…
NPM-DX EJM8DC-MB-03O-00
3-2-1-4
2
1

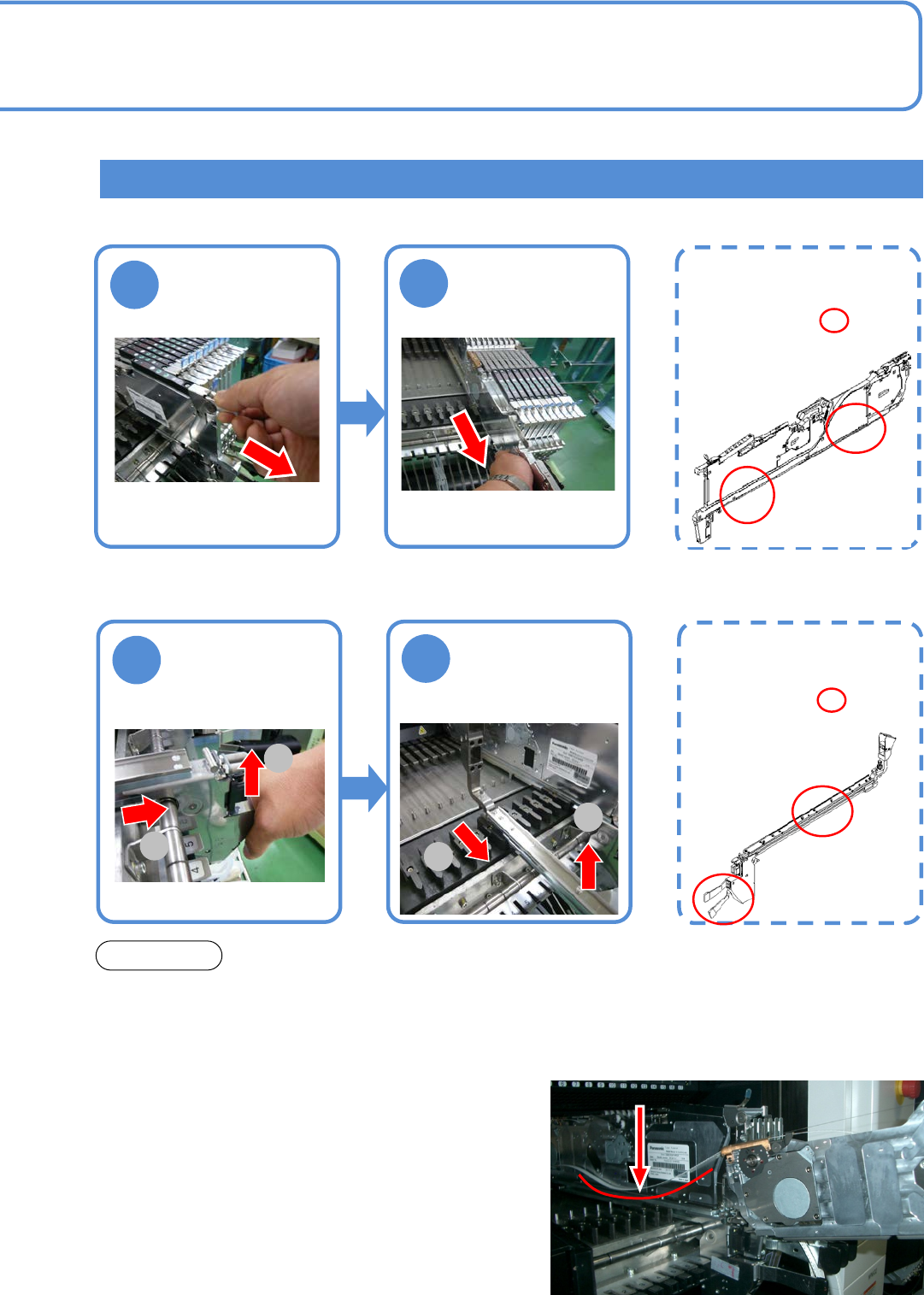

卸下薄型编带供料器
1
2
2
1
从专用附件中抽出 拉出供料器
供料器的拿法
用双手拿住 部
■薄型编带供料器的拆卸方法
一直拉到挡块位
置后向上抬起，
然后再拉出
往上拉杆，拉出
附件
在使用薄型供料器时，进行此项操作。
■专用附件的拆卸方法
供料器的拿法
用双手拿住 部
●在生产中拆卸编带供料器时，请在按住前端编带的情形下抽出。
●在拆卸中途请不要放回编带供料器。如果前端的编带遮住编带浮起检测传感器，
将会导致设备停止。
注意事项
1
2
NPM-DX EJM8DC-MB-03O-00
离线
准备
智能供料器的准备 3
3-2-1-5
操作手册
3-2-1
在台车上安装分离器 (大卷盘较重时)
1
2
3
1
2
3
附属品
型号: N610119865AA
21 mm用 (长度: 19.2 mm)
型号: KXFB058WA00･･･2个
42 mm用 (长度: 40.2 mm)
型号: KXFB058XA00･･･2个
63 mm用 (长度: 61.2 mm)
型号: KXFB058YA00･･･2个
84 mm用 (长度: 82.2 mm)
型号: KXFB058ZA00･･･2个
安装分离器棒芯
分离器
棒芯
螺丝
M4x8L
安装孔
大卷盘用
(2处)
●安装孔根据卷盘的大小进行选
择。
●棒芯(附属品)根据安装间距进
行选择。
安装分离器
分离器
把上部顶点插入支架。
分离器
把下端插入卷盘导向件的
缝隙。
安装在正好可放置在垫片
上的位置。
分离器
确认卷盘是否能够
旋转
NPM-DX EJM8DC-MB-03O-00
3-2-1-6
