N7201A642C - 第123页
NPM - DX EJM8D C - MB - 03O - 00 3-2-1 -6
NPM-DX EJM8DC-MB-03O-00
离线
准备
智能供料器的准备 3
3-2-1-5
操作手册
3-2-1

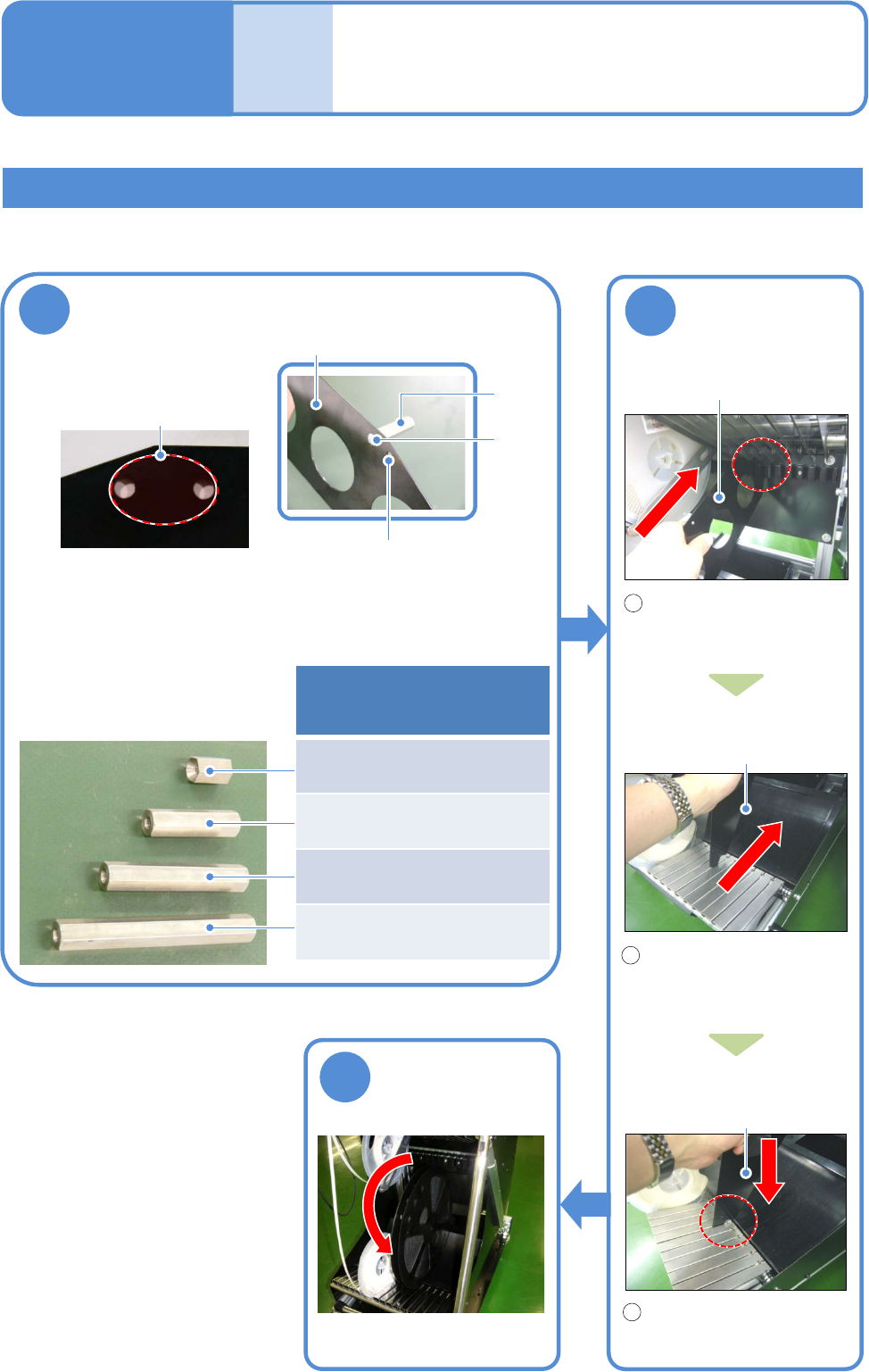

在台车上安装分离器 (大卷盘较重时)
1
2
3
1
2
3
附属品
型号: N610119865AA
21 mm用 (长度: 19.2 mm)
型号: KXFB058WA00･･･2个
42 mm用 (长度: 40.2 mm)
型号: KXFB058XA00･･･2个
63 mm用 (长度: 61.2 mm)
型号: KXFB058YA00･･･2个
84 mm用 (长度: 82.2 mm)
型号: KXFB058ZA00･･･2个
安装分离器棒芯
分离器
棒芯
螺丝
M4x8L
安装孔
大卷盘用
(2处)
●安装孔根据卷盘的大小进行选
择。
●棒芯(附属品)根据安装间距进
行选择。
安装分离器
分离器
把上部顶点插入支架。
分离器
把下端插入卷盘导向件的
缝隙。
安装在正好可放置在垫片
上的位置。
分离器
确认卷盘是否能够
旋转
NPM-DX EJM8DC-MB-03O-00
3-2-1-6
NPM-DX EJM8DC-MB-03O-00
离线
准备

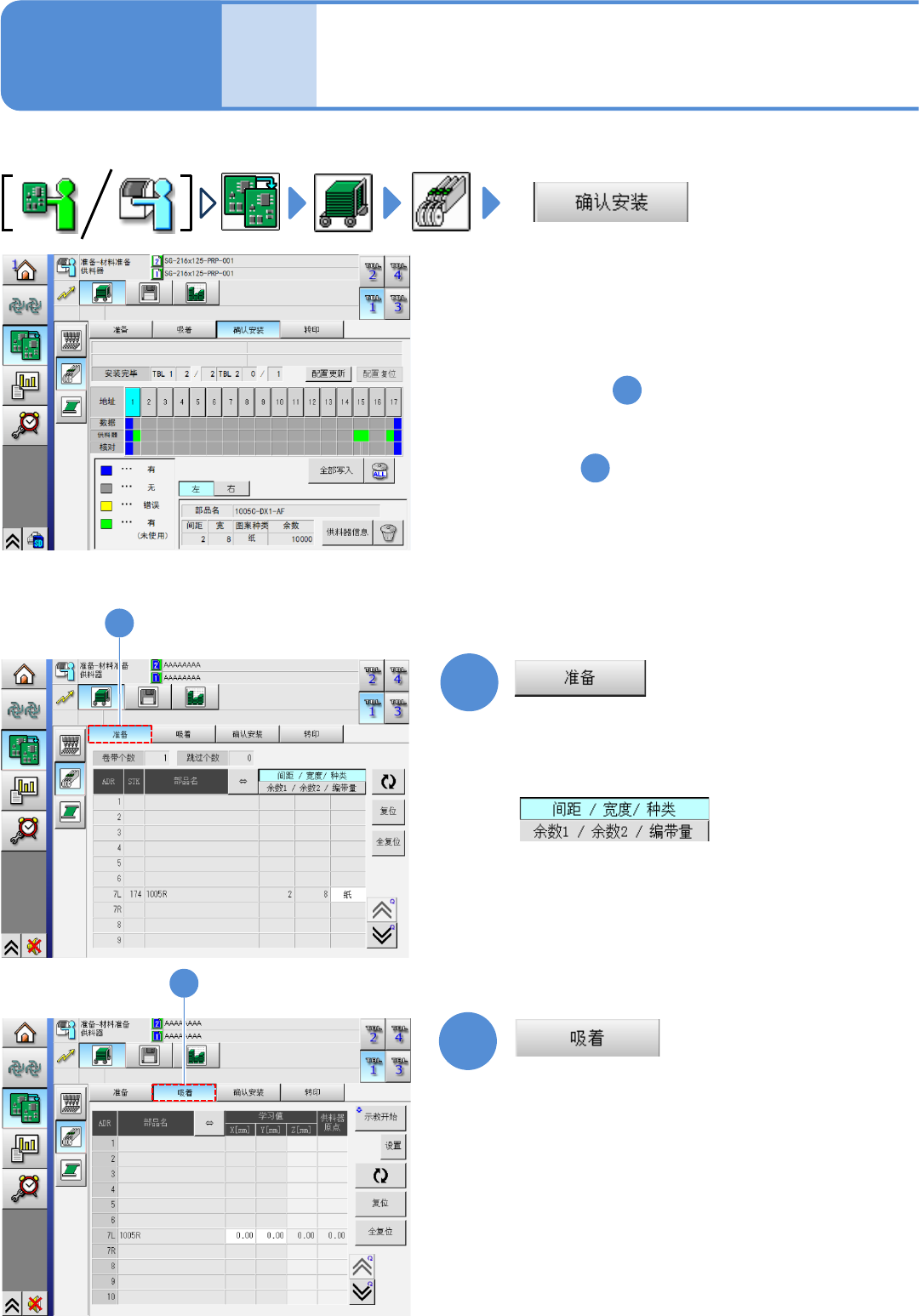

供料器安装状态的确认 1
(智能供料器)
3-2-2-1
1
1
操作手册
3-2-2
2
2
确认数据和供料器工作台上安装的生产材料是否一致。
●智能供料器的更换 (→『操作手册』P.3-2-1)
●确认存储数据和实际安装的供料器
是否正确。
●不相同时
返回顺序
1
●确认吸着位置时，跳至
步骤
2
●确认元件和供料器的种类，重新设
置供料器。
(切换显示)
(→『操作手册』P.3-2-2
-4 ‘配置画面’)
●可对每个供料器地址确认生产时的
吸附位置学习的补正值。
(→『操作手册』P.3-2-2
-5 ‘吸着位置
画面’)
