NPM - DX EJM8D C - MB - 03O - 00 3-2-2 -2 C E F G H D A 状态颜色 供料器的状态 蓝色 生产数据中存在的供料 器 灰色 供料器不存在 黄色 故障 绿色 生产数据中不存 在的供料器 B C F G H E D B A 安装确认画面 供料器状态 整体的供料器安 装结束数量的 状况 ●不对没有用于 生产的供料器 计数。 安装完毕 显示供料器左侧 的元件 显示供料器右侧 的元件 将生产数据的…
NPM-DX EJM8DC-MB-03O-00
离线
准备
供料器安装状态的确认 1
(智能供料器)
3-2-2-1
1
1
操作手册
3-2-2
2
2
确认数据和供料器工作台上安装的生产材料是否一致。
●智能供料器的更换 (→『操作手册』P.3-2-1)
●确认存储数据和实际安装的供料器
是否正确。
●不相同时
返回顺序
1
●确认吸着位置时，跳至
步骤
2
●确认元件和供料器的种类，重新设
置供料器。
(切换显示)
(→『操作手册』P.3-2-2
-4 ‘配置画面’)
●可对每个供料器地址确认生产时的
吸附位置学习的补正值。
(→『操作手册』P.3-2-2
-5 ‘吸着位置
画面’)
NPM-DX EJM8DC-MB-03O-00
3-2-2-2
C
E
F
G
H
D
A
状态颜色 供料器的状态
蓝色 生产数据中存在的供料器
灰色
供料器不存在
黄色
故障
绿色
生产数据中不存在的供料器
B
C F G H E D
B A

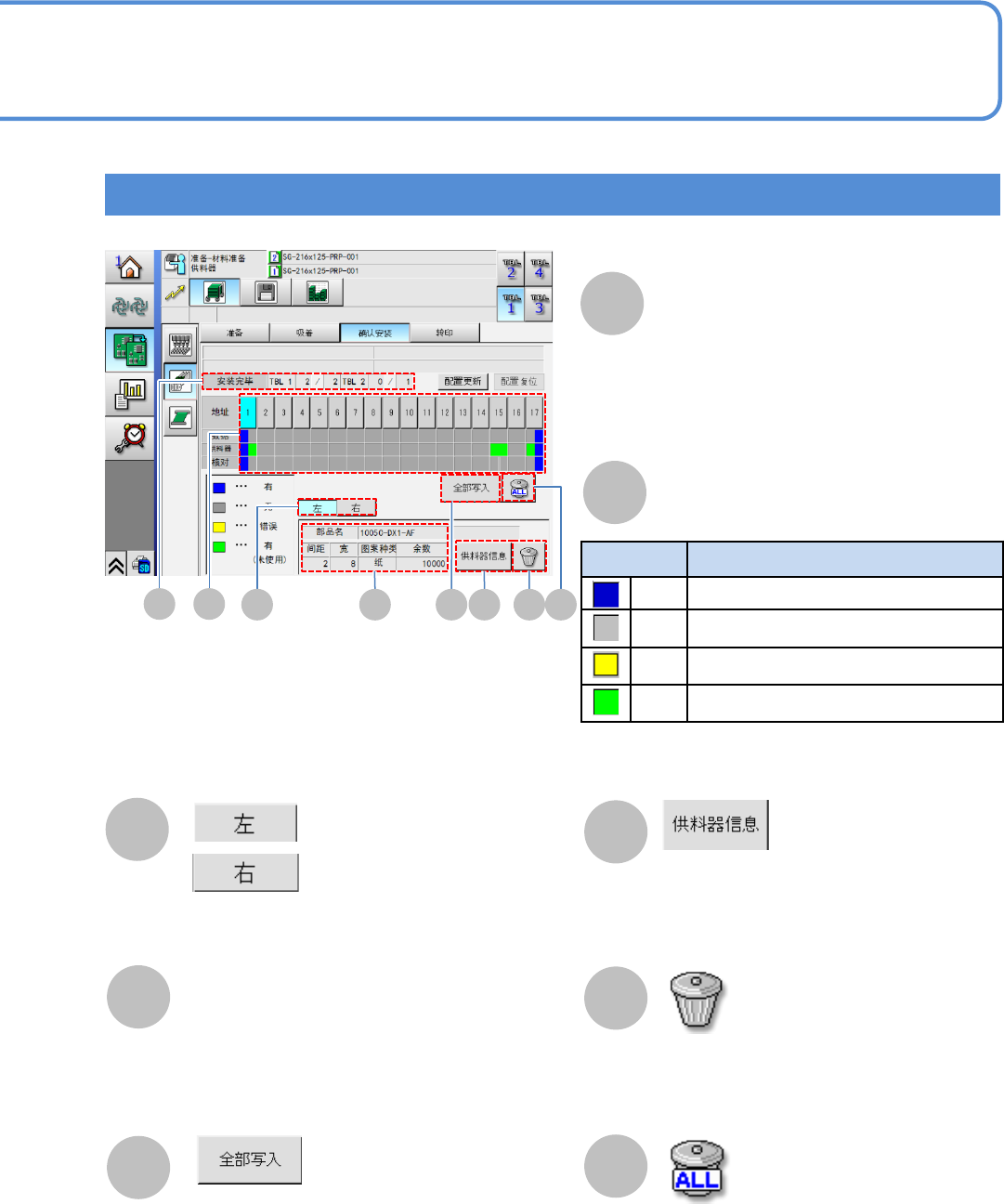

安装确认画面
供料器状态
整体的供料器安装结束数量的状况
●不对没有用于生产的供料器计数。
安装完毕
显示供料器左侧的元件
显示供料器右侧的元件
将生产数据的元件信息全部写入供料器
的元件信息内
部品名
间距: 供给编带的间距量
余数: 元件余数
宽: 编带宽度
图案种类: 编带的种类
(纸/塑料)
●只有在选购件的“供料器元件核对”
为ON时显示
(→『工程师手册』P.13-1-1)
对所选地址的供料器中写入的元件信息进行
复位
对写在供料器上的全部元件信息都执行复位
显示供料器信息的详细画面
(→『操作手册』P.3-2-2
-3 ‘供料器信息的
详细窗口画面’)
●按下双式编带供料器／薄型编带供料器
的地址编号后就会显示。
NPM-DX EJM8DC-MB-03O-00
离线
准备
3-2-2-3
操作手册
3-2-2
A C D
A
B
C
D
B

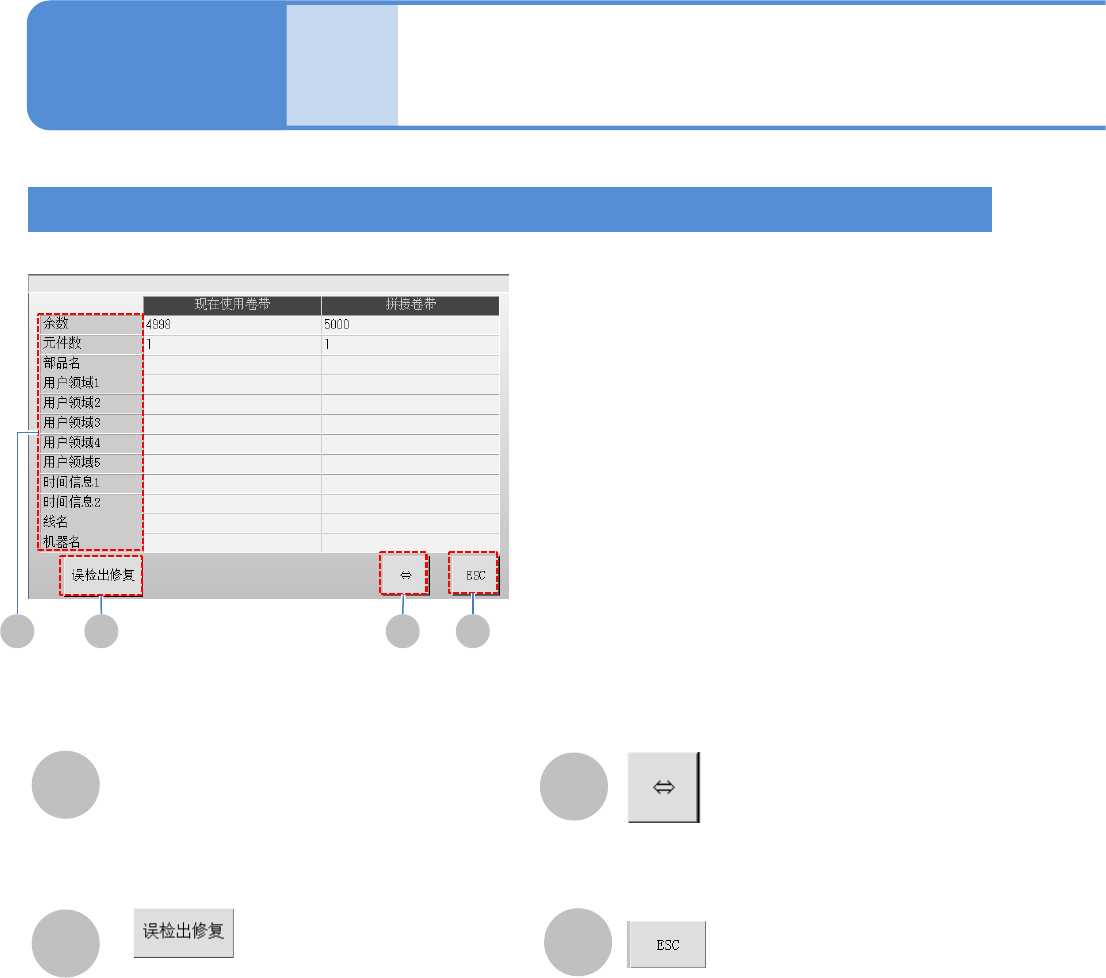

供料器信息的详细窗口画面
供料器安装状态的确认 2
(智能供料器)
当供料器信息的名称过长无法全部显示时，
按此按钮显示未显示部分
使供料器信息返回到编带改换之前
的状态
●当误检出到拼接接缝时，拼接部的信
息需要使更新后的供料器信息返回
到原来状态时，使用本功能
供料器的详细信息
关闭画面
●只显示可使用替代元件的供料器
