NPM - DX EJM8D C - MB - 03O - 00 3-3-2 -3 个别 准备 吸嘴的更换 2 吸嘴的更换 1 4 5 6 卸下吸嘴交换器 3 按照吸嘴交换器 ( → 『操作手册』 P. 3 -3- 1) ( → 『操作手册』 P. 3 -3- 1) 操作 手册 3 - 3 - 2 ACTIVAT IO N ACTIVAT IO N ( 根据数据，可以在贴 装头安 装吸嘴交换器的吸嘴 。 ) ●如果安装的吸 嘴不适当，会…
NPM-DX EJM8DC-MB-03O-00
3-3-2-2
交换安装在贴装头上吸嘴的方法
2
1
3
4
1 2
4
+
+

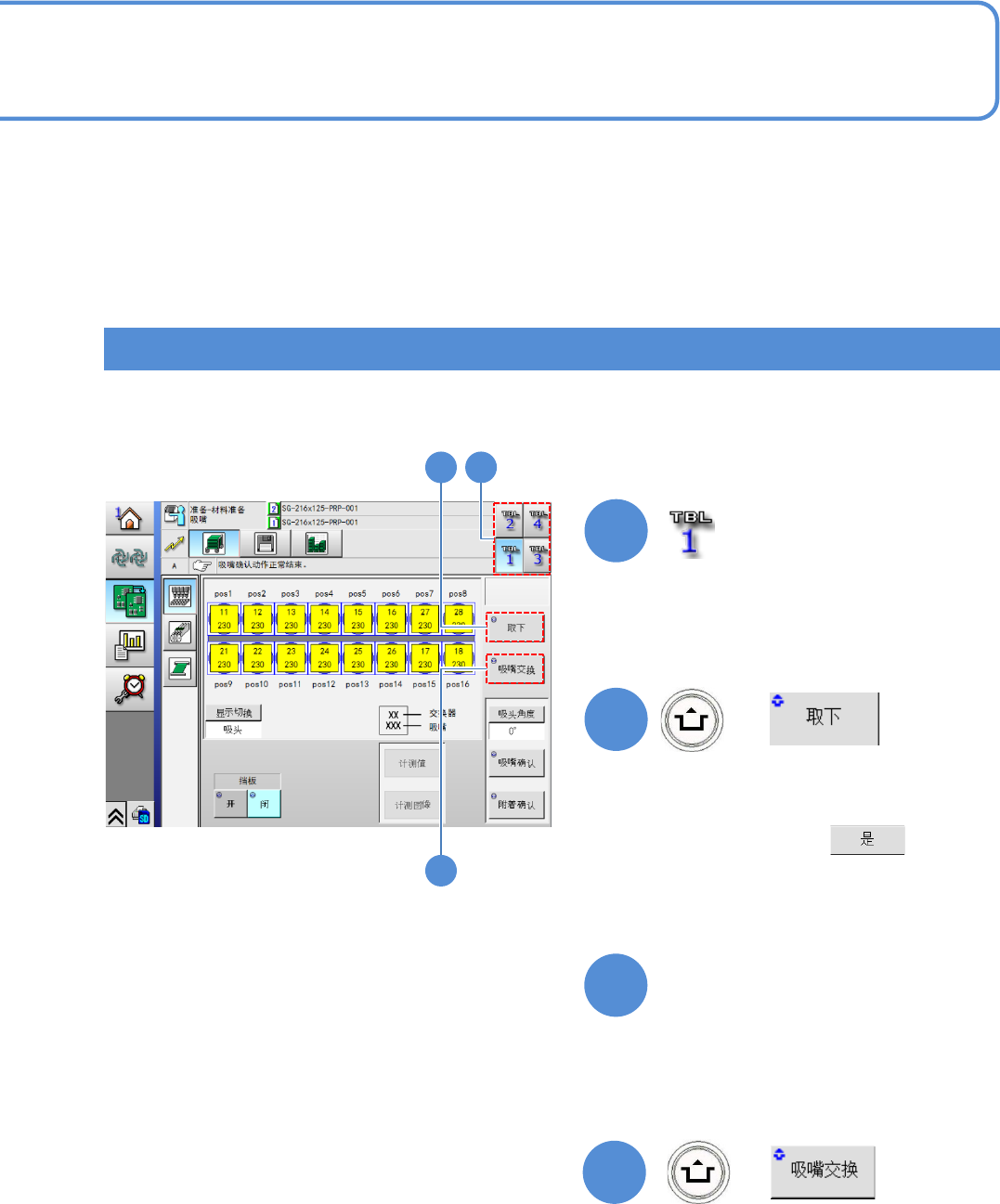

在贴装头上安装有吸嘴的状态下，下载了其他生产数据时的吸嘴交换方法
(当安装在贴装头上的吸嘴与生产数据所设
定的吸嘴不一致时，画面的吸嘴显示将转
为黄色)
●确认信息后，按
(全部的吸嘴都将返回到吸嘴交换器)
●当在吸嘴交换器内存在吸嘴时，无法卸
下吸嘴。
●卸下吸嘴交换器后确认或修改吸嘴。
(→『操作手册』P.3-3-1)
●安装吸嘴交换器。
确认吸嘴
(吸嘴交换器内的吸嘴将被安装到贴装头
上。)
NPM-DX EJM8DC-MB-03O-00
3-3-2-3

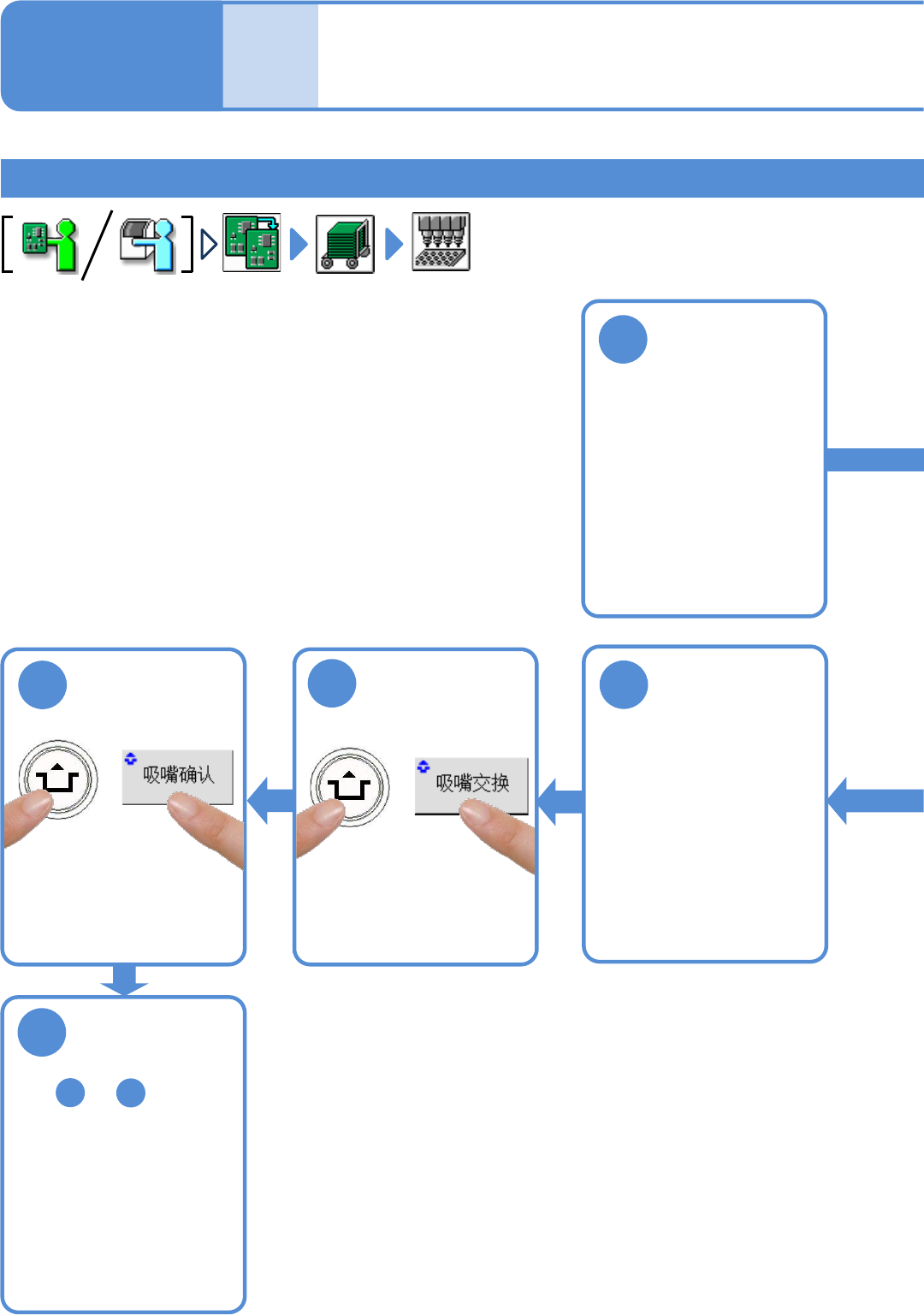

个别
准备
吸嘴的更换 2
吸嘴的更换
1
4
5
6
卸下吸嘴交换器
3
按照吸嘴交换器
(→『操作手册』
P.3-3-1)
(→『操作手册』
P.3-3-1)
操作手册
3-3-2
ACTIVATION
ACTIVATION
(根据数据，可以在贴装头安
装吸嘴交换器的吸嘴。)
●如果安装的吸嘴不适当，会
显示警告提示，更换正确
的吸嘴。
重复 ～ 的操作，
更换需要的吸嘴。
1
5
NPM-DX EJM8DC-MB-03O-00
3-3-2-4
2

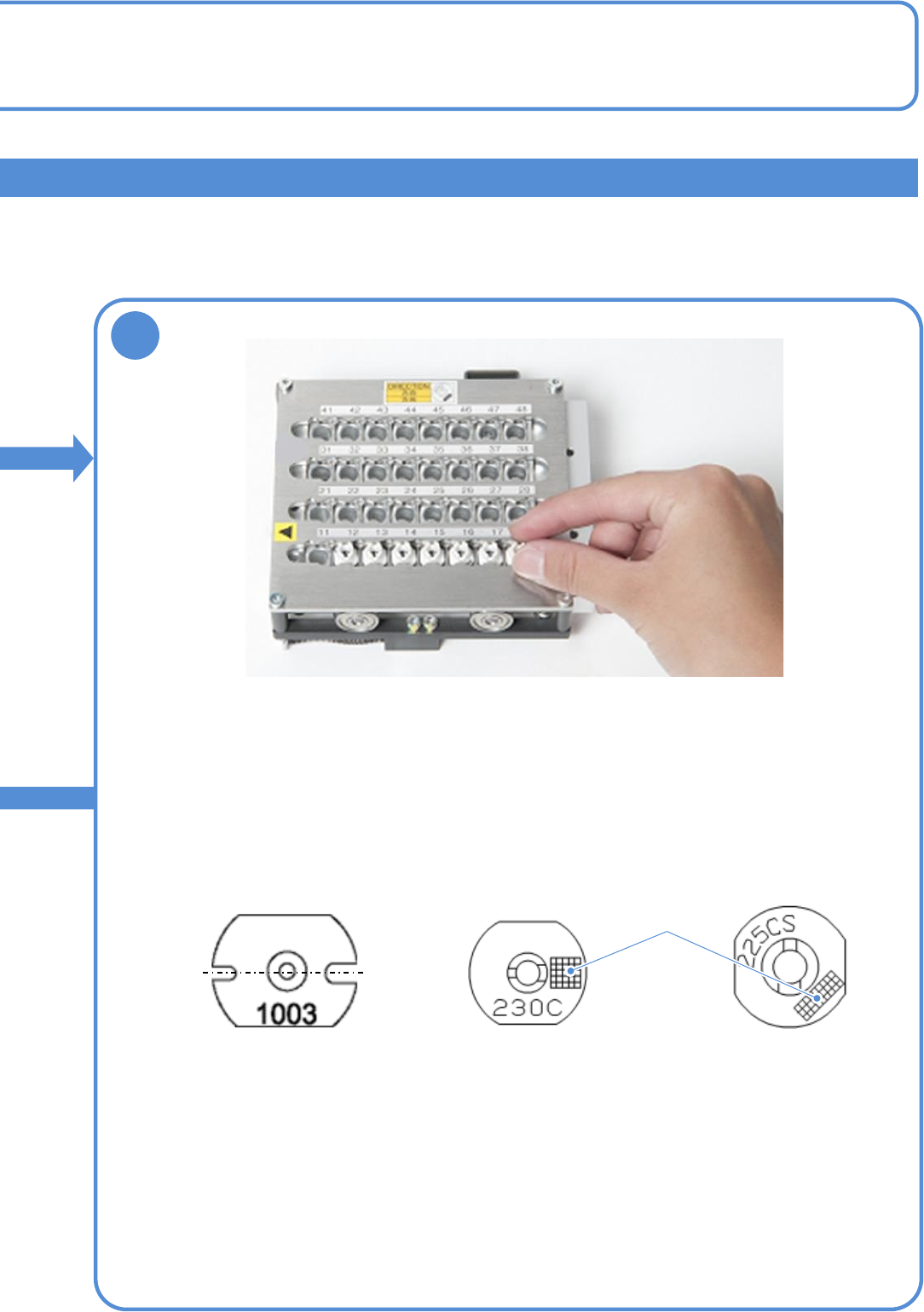

●4吸嘴贴装头用的吸嘴，需要注意
左右沟槽。
●刻印2D条形码的轻量8/轻量16吸嘴贴装头用的吸嘴，按照下图
方向来设置。
●通过选项设定，通过2D条形码检测出吸嘴种类，可以防止吸嘴
的错误设置。
(设定方法参阅 →『工程师手册』P.13-1-1)
●不可使用AM100用吸嘴。
<轻量8吸嘴贴装头用的吸嘴>
<轻量16吸嘴贴装头用的吸嘴> < 4吸嘴贴装头用的吸嘴>
更换吸嘴
沟槽窄 沟槽大
供料器工作台侧 供料器工作台侧 供料器工作台侧
2D条形码
