NPM-DX EJM8DC-MB-03O-00
3-3-2-5
个别
准备
吸嘴的更换 3
吸嘴安装 (计测图像) 画面
操作手册
3-3-2
1
B
A
显示各吸嘴位置的放大图像。
1
B
A

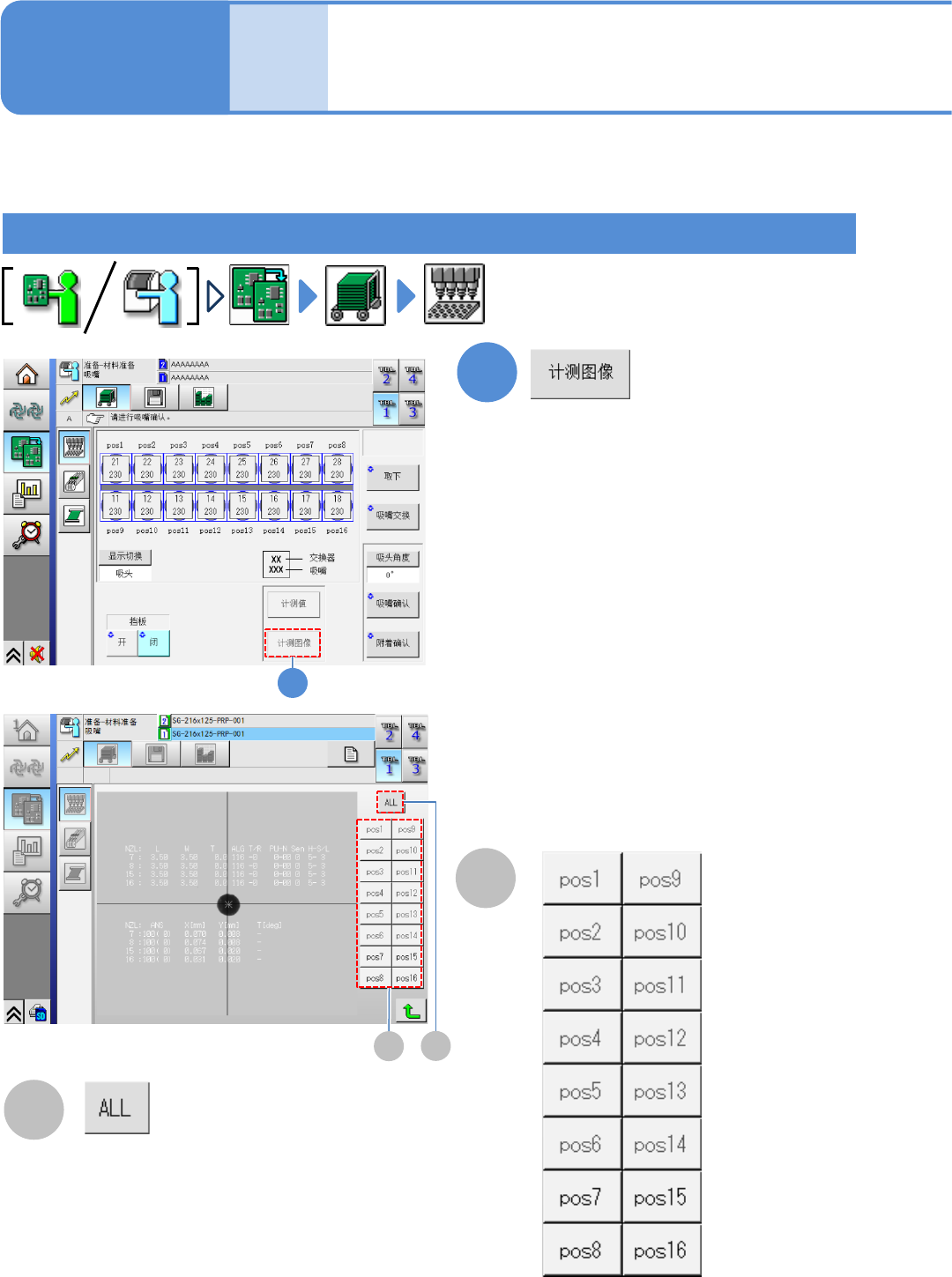

画面上显示进行吸嘴确认时计测到的图像。
如果不进行 [吸嘴确认]，则无法进入计测画面。
以下画面以轻量16 吸嘴贴装头为例子进行说明，轻量8吸嘴贴装头、4吸嘴贴装头也是同样顺序。
显示贴装头整体的图像。
<计测图像> 画面:
显示在 <安装> 画面上执行吸嘴确认之际
的识别图像。
NPM-DX EJM8DC-MB-03O-00
3-3-2-6
吸嘴安装 (计测图像) 画面
1
A
1
A B C D E F
B
C
D
E
F

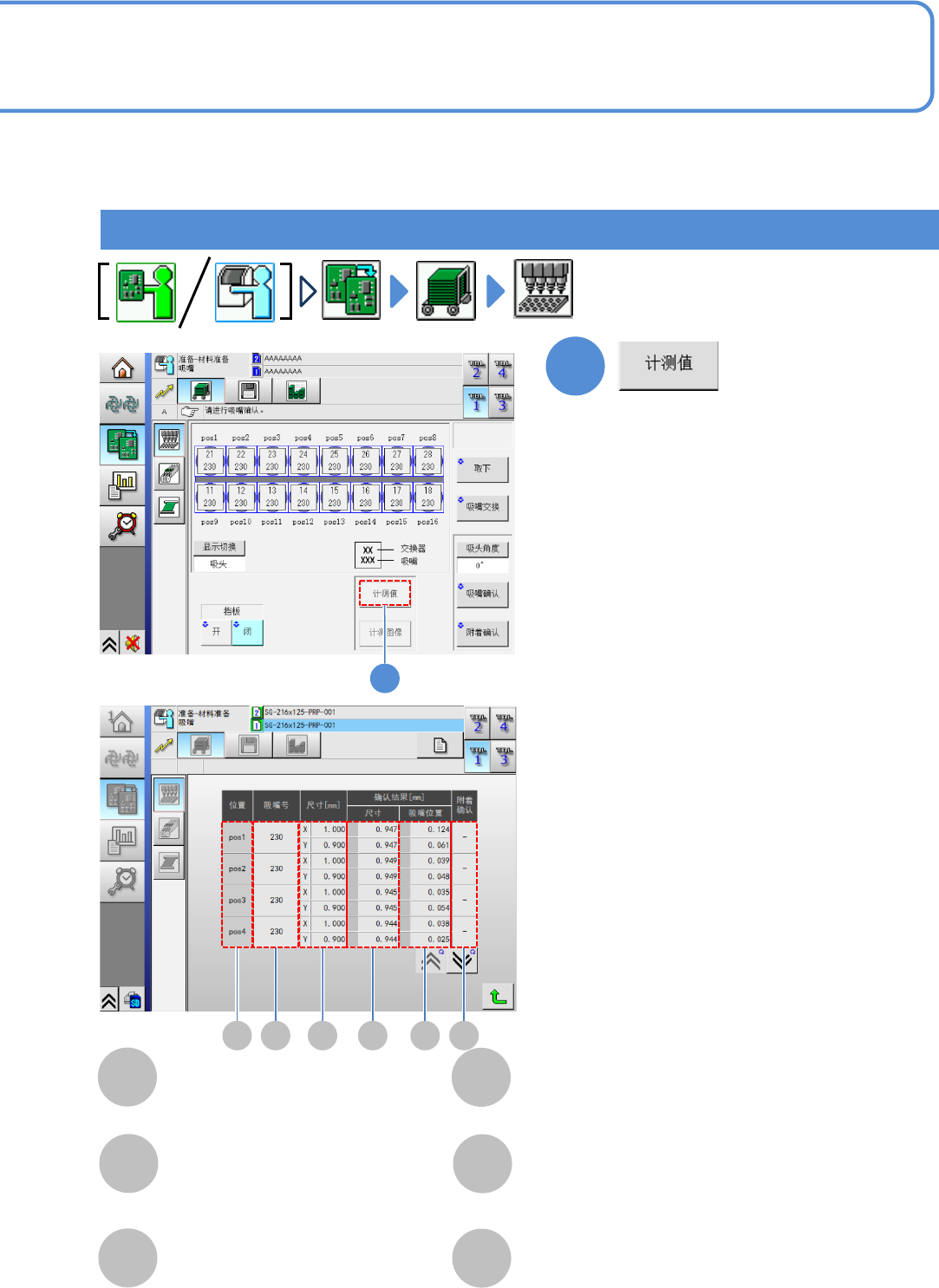

显示进行吸嘴确认和吸着确认时所计测到的数值。
以下画面以轻量16吸嘴贴装头为例子进行说明，轻量8吸嘴贴装头、4吸嘴贴装头也是同样顺序。
吸嘴的位置
<计测值> 画面
位置
吸嘴的编号
吸嘴号
吸嘴的尺寸 单位为mm
尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴尺寸
单位为 mm
确认结果 尺寸X、尺寸Y
通过吸嘴确认动作所计测到的吸嘴位置偏移量
单位为 mm
确认结果 吸嘴位置X、吸嘴位置Y
OK: 无附着物
NG: 有附着物
―: 未计测
附着确认
NPM-DX EJM8DC-MB-03O-00
吸嘴的更换 4
3-3-2-7
个别
准备
操作手册
3-3-2
吸嘴2D代码识别
1
1
2
2
+
实施吸嘴2D 代码的识别，并且在画面上显示2D 代码的结果。
可通过此功能来防止吸嘴的误设置。在开始自动运转时，通过对吸嘴2D条形码进行识别，可检测吸嘴的误设置。
[2D代码识别]、[读取值] 按钮只有在选购件设定(→『工程师手册』P.13-1-1) 的“吸嘴2D代码识别”被设为ON
时显示。
以下画面以轻量16吸嘴贴装头为例子进行说明，轻量8吸嘴贴装头、4吸嘴贴装头也是同样顺序。
(将吸嘴全部都返还到交换器上，并对交
换器上不存在的吸嘴2D代码全部都进行
识别)
(显示2D代码的识别结果)
