NPM - DX EJM8D C - MB - 03O - 00 3-3-2 -8 通过条形码读取 的吸嘴其他信 息 ‘ - - - ’ : 未计测 读取失败 D E 材料 F 通过条形码读取 的吸嘴序列 ‘ - - - ’ : 未计测 读取失败 序列 其他信息 A < 2D 代码识别结果 > 画面 B C D E F A 吸嘴交换器编号 交换器 B 生产数据的吸嘴 编号 吸嘴名 生产数据 C 通过条形码读取 的吸嘴序号 ‘…
NPM-DX EJM8DC-MB-03O-00
吸嘴的更换 4
3-3-2-7
个别
准备
操作手册
3-3-2

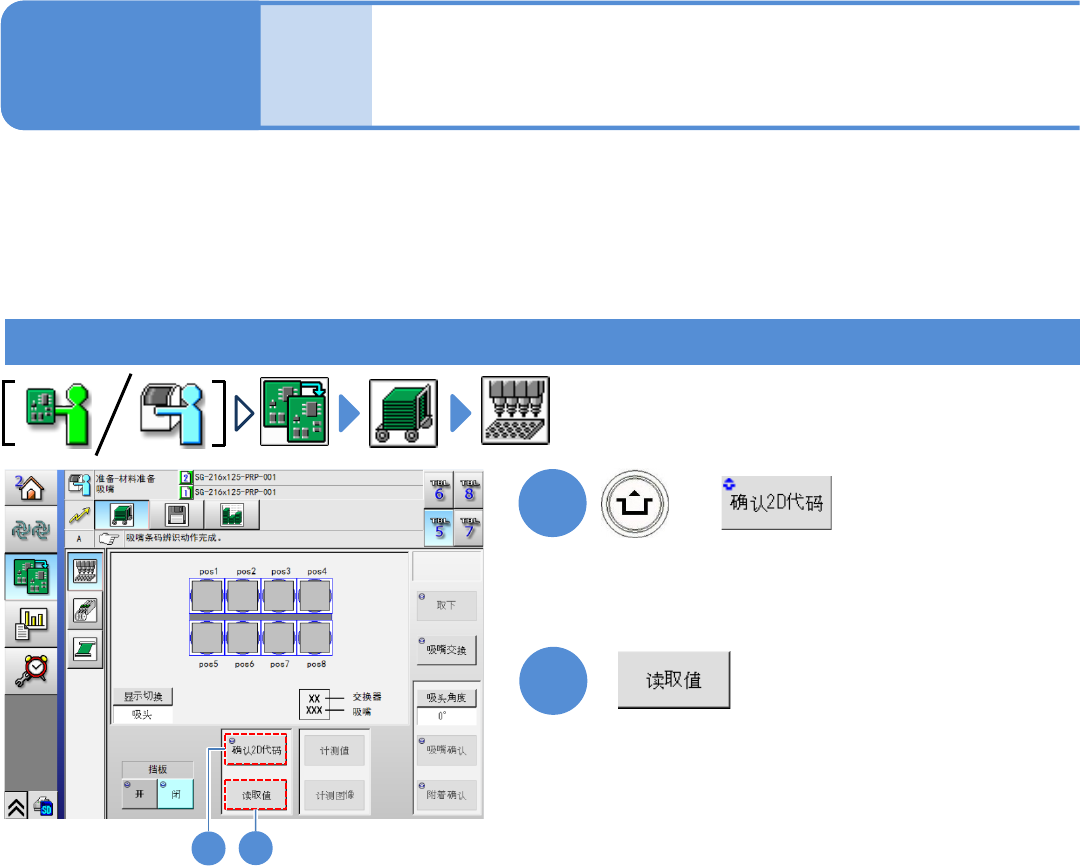

吸嘴2D代码识别
1
1
2
2
+
实施吸嘴2D 代码的识别，并且在画面上显示2D 代码的结果。
可通过此功能来防止吸嘴的误设置。在开始自动运转时，通过对吸嘴2D条形码进行识别，可检测吸嘴的误设置。
[2D代码识别]、[读取值] 按钮只有在选购件设定(→『工程师手册』P.13-1-1) 的“吸嘴2D代码识别”被设为ON
时显示。
以下画面以轻量16吸嘴贴装头为例子进行说明，轻量8吸嘴贴装头、4吸嘴贴装头也是同样顺序。
(将吸嘴全部都返还到交换器上，并对交
换器上不存在的吸嘴2D代码全部都进行
识别)
(显示2D代码的识别结果)
NPM-DX EJM8DC-MB-03O-00
3-3-2-8
通过条形码读取的吸嘴其他信息
‘- - -’: 未计测
读取失败
D
E
材料
F
通过条形码读取的吸嘴序列
‘- - -’: 未计测
读取失败
序列
其他信息
A

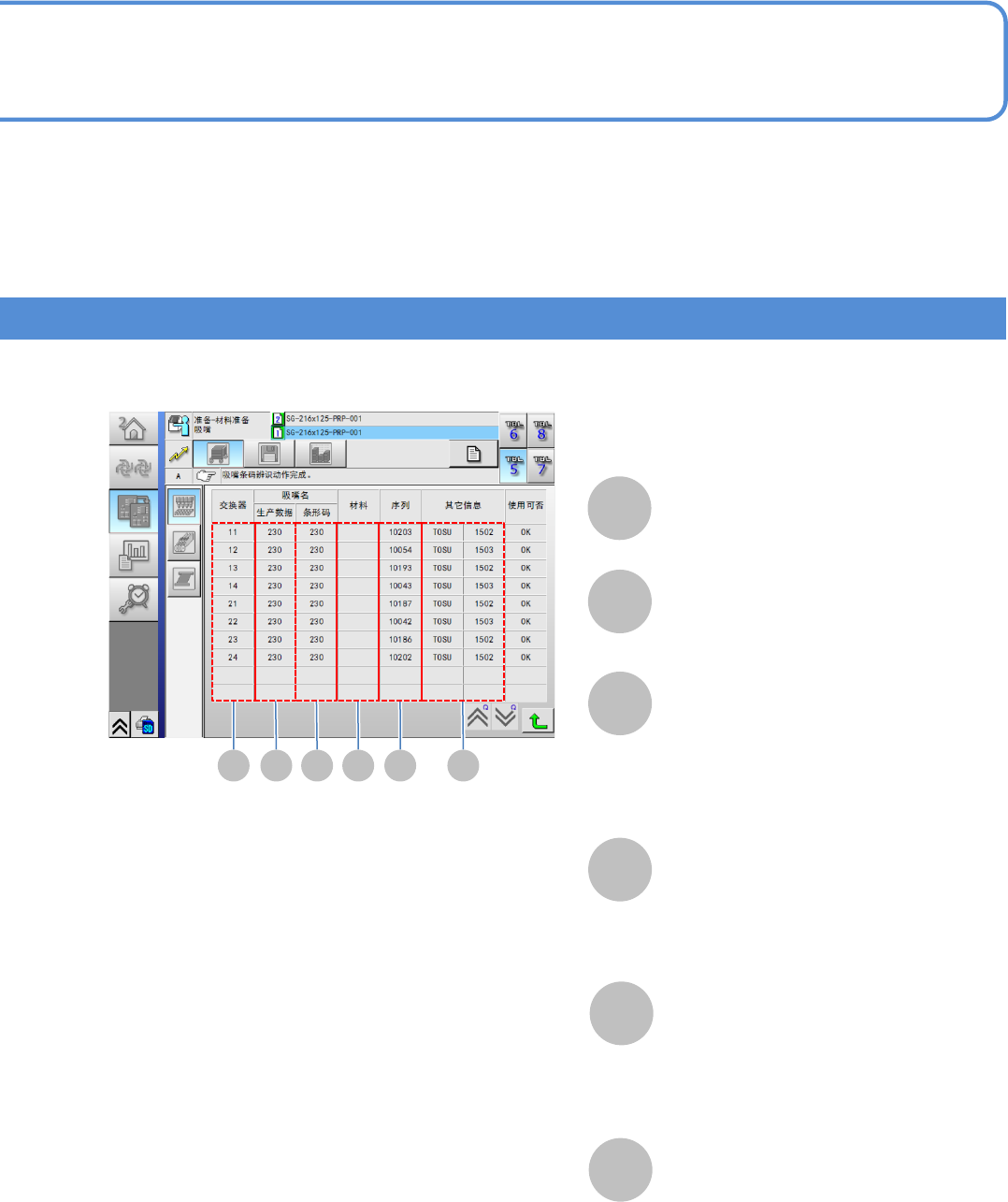

<2D代码识别结果> 画面
B C D E F
A
吸嘴交换器编号
交换器
B
生产数据的吸嘴编号
吸嘴名 生产数据
C
通过条形码读取的吸嘴序号
‘- - -’: 未计测
读取失败
黄框: 与生产数据的吸嘴编号不同
吸嘴名 条形码
通过条形码读取的吸嘴材质
‘- - -’: 未计测
读取失败
NPM-DX EJM8DC-MB-03O-00
3-3-3-1
个别
准备

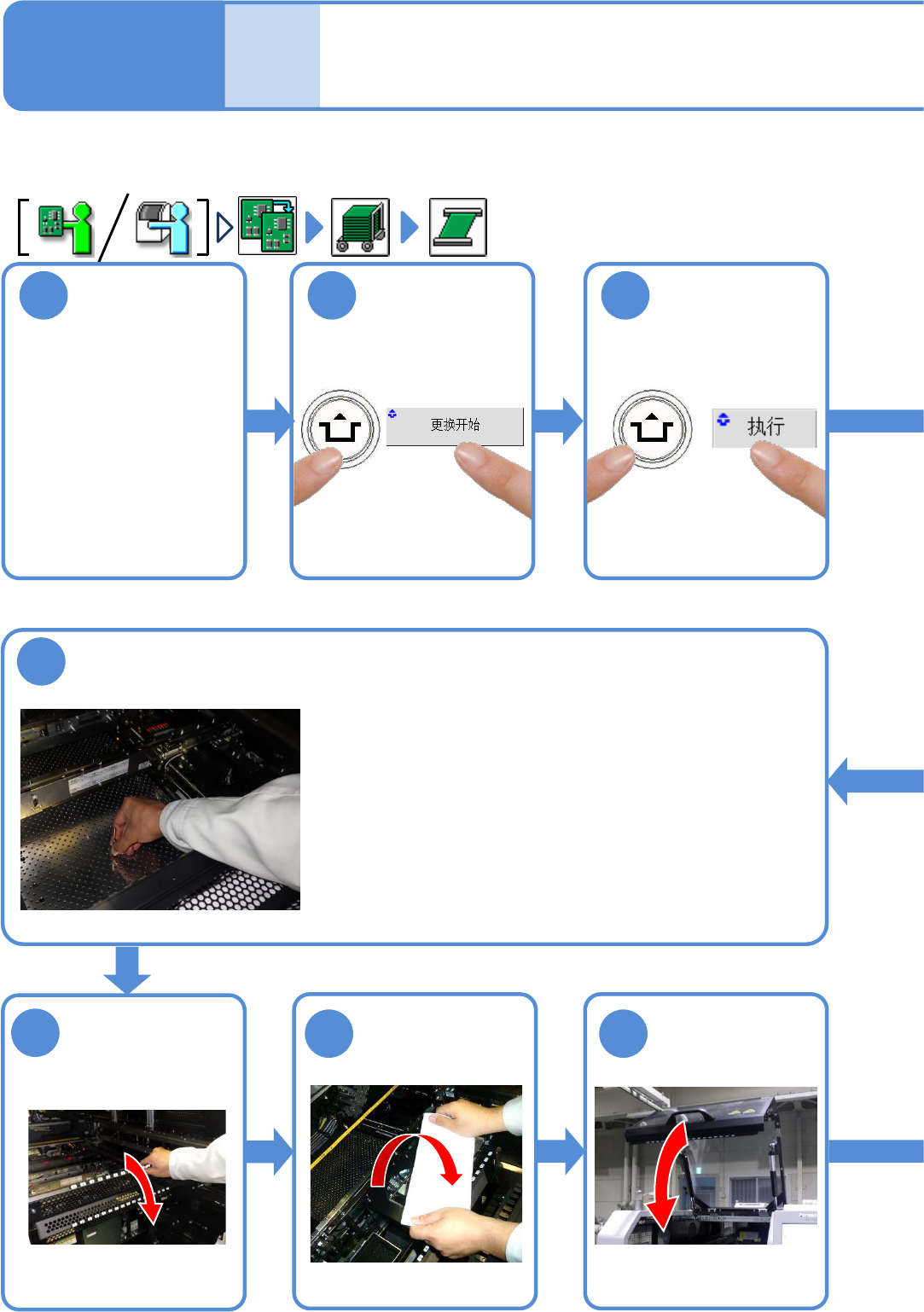

基板支撑销的安装 1
操作手册
3-3-3
1
选择对象的基台
3
9
11
取下棉纱布
10
12
ACTIVATION
安装供料器工作台
盖
2
卸下基板
ACTIVATION
●安装支撑销，要保持基板全体水平。
●注意不要碰撞到基板反面的元件。
把基板支撑销安装到基板支撑块上
