NPM-DX EJM8DC-MB-03O-00
3-3-5-1
个别
准备
基板的传送确认
操作手册
3-3-5
以到上游工序为止的确认已经结束、上游工序中有基板为前提，对基板的传送确认方法进行说明。
●是双轨模式时，要事前选择轨道。
9 8 7
■选择了上游的基台时
■选择了下游的基台时
3
4
+
+
+
(传送到上游基台的传入位置为止)
2
+
(确认基板的有无后，使设备转为可搬送的
状态)
+
(传送到上游工作台的传入位置为止)
(传送到下游工作台的传入位置为止)
+
(传送到下游工作台的传入位置为止)
+
(传出到下一台设备)
A

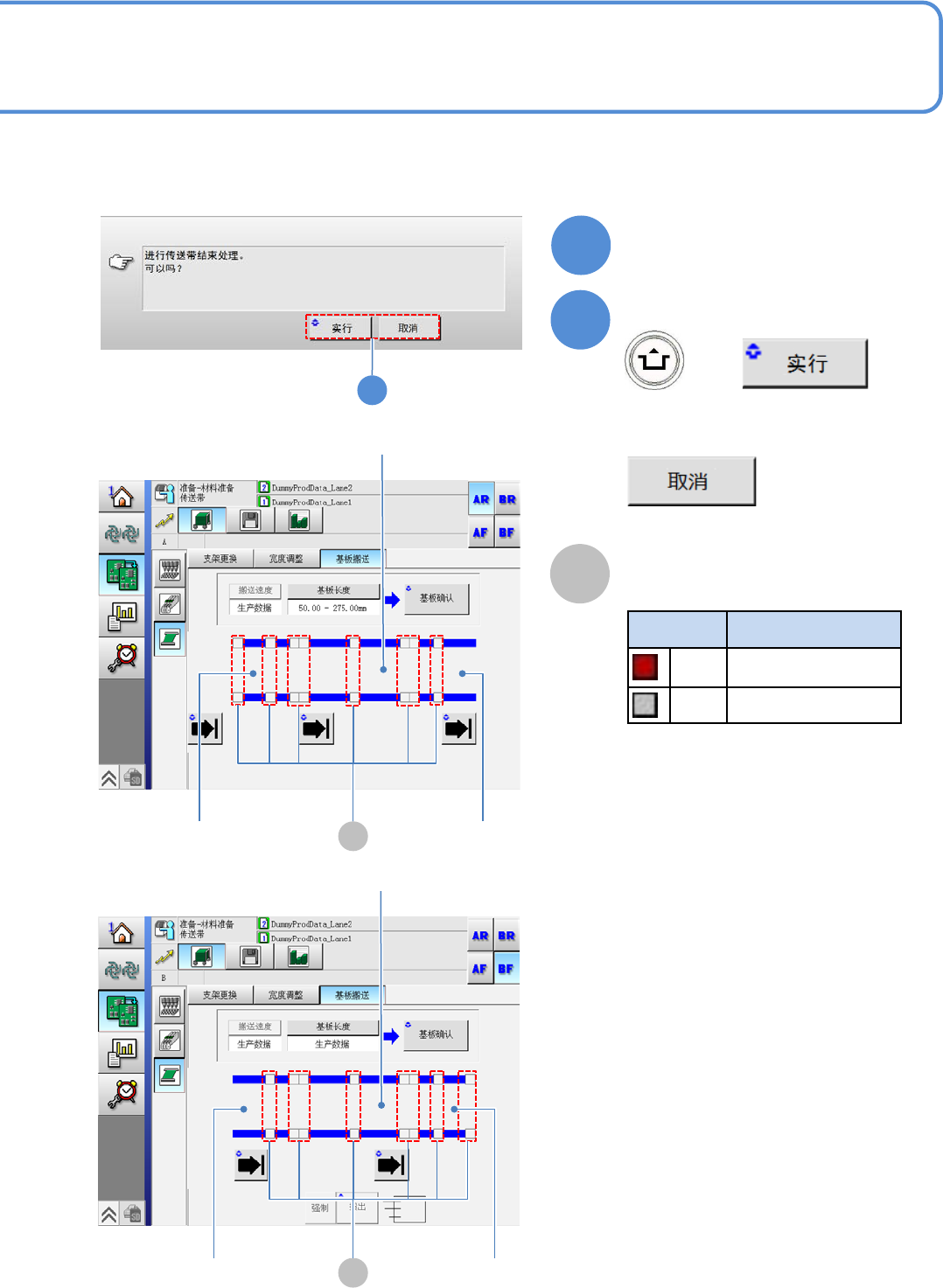

基板的传送位置
显示传送带上的基板位置。
1
请选择上游的工作台
5
请选择下游工作台
2
A
6
3 4
2
A
1
5
(传送到上游工作台的传入位置为止)
7
6
8
9
NPM-DX EJM8DC-MB-03O-00
3-3-5-2
B
传感器
颜色 传感器的状态
红色
ON
灰色
OFF
B
传入位置
贴装位置
基台之间的待机位置
*1) 此传感器，显示支撑单元下降状态时
是否有基板。
*1)
B
基台之间的待机位置
贴装位置
传出位置
∗本页的操作画面是以左→右流向为例子的。
10
请按动接下去要进行的准备的操
作按钮
11
确认提示
+
(会显示下一个操作画面)
■取消时
11
NPM-DX EJM8DC-MB-03O-00
1
1
3
+
(根据指定条件开始生产)
■根据图案指定时
■根据贴装点指定时
■根据元件指定时
(智能供料器)
■根据贴装头指定时
■解除指定时
(→『操作手册』P.3-3-6-2)
(→『操作手册』P.3-3-6
-3)
(→『操作手册』P.3-3-6
-4)
(→『操作手册』P.3-3-6
-5)
(→『操作手册』P.3-3-6
-5)
3-3-6-1
2
个别
准备
贴装对象的指定 1
(条件贴装)
操作手册
3-3-6
2
或
根据图案单位、贴装点单位等指定贴装对象进行生产。
在开始生产之前对特定元件、特定区块等实施试贴，以此来确认贴装状态。
根据条件贴装的贴装确认按照如下所示的步骤进行。
在双轨道模式下，可通过切换轨道来对每个轨道进行设定。
准备: 执行步骤 ～ 。(→『操作手册』P.4-1-1-1、P.4-1-1-2)
1 4
指定贴装对象
